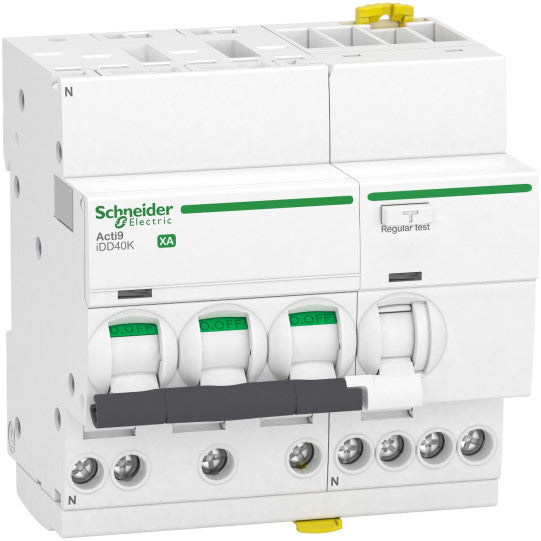

Acti9 iDD40K XA -RCBO - 3P+N - 16A - C-kurva - 4500A/4,5kA - 30mA - AC-typ - A9DS1716
SKU : A9DS1716
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Acti9 iDD40K XA -RCBO - 3P+N - 16A - C-kurva - 4500A/4,5kA - 30mA - AC-typ - A9DS1716
BESKRIVNING
| Serie: | Acti9 |
|---|---|
| Produktnamn: | Acti9 iDD40K XA |
| Produkt- eller komponenttyp: | Jordfelsbrytare med överströmsskydd (RCBO) |
| Kortnamn för enhet: | IDD40K XA |
| Enhetsapplikation: | Distribution |
| Beskrivning av poler: | 3P + N |
| Antal skyddade poler: | 3 |
| Nollläge: | Vänster |
| [In] Märkström: | 16 A |
| Nätverkstyp: | AC |
| Utlösningsteknik: | Termisk-magnetisk |
| Kurvkod: | C |
| Jordfelsström-känslighet: | 30 mA |
| Tidsfördröjning för jordfelsskydd: | Omedelbar |
| Klass för jordfelsbrytare: | Typ AC |
| Brytförmåga: | 4500 A Icn vid 400 V AC 50 Hz enligt EN/IEC 61009-2-14.5 kA Icu vid 400 V AC 50 Hz enligt EN/IEC 60947-2 |
| Lämplighet för isolering: | Ja enligt EN/IEC 60947-2 |
| Kvalitetsmärkning: | NF |
| Enhetens placering i system: | Utgång |
|---|---|
| Nätfrekvens: | 50 Hz |
| [Ue] nominell driftspänning: | 400 V AC 50 Hz |
| Magnetisk utlösningsgräns: | 5...10 x In |
| Jordfelsutlösningsteknik: | Spänningsoberoende |
| [Ics] nominell servicebrytförmåga: | 4500 A 100 % x Icn vid 400 V AC 50 Hz enligt EN/IEC 61009-2-14.5 kA 100 % x Icu vid 400 V AC 50 Hz enligt EN/IEC 60947-2 |
| Nominell bryt- och slutförmåga: | Idm 3000 A vid 400 V AC 50 Hz enligt EN/IEC 61009-2-1 |
| Begränsningsklass: | 3 enligt EN/IEC 61009-2-1 |
| [Ui] nominell isolationsspänning: | 440 V AC 50 Hz |
| [Uimp] nominell impulsspänning: | 4 kV |
| Stötström: | 250 A |
| Kontaktpositionsindikator: | Ja |
| Kontrolltyp: | Vippomkopplare |
| Lokal signalering: | PÅ/AV-indikeringFelindikering |
| Montering: | Clip-on |
| Monteringsstöd: | DIN-skena |
| Kompatibilitet med samlingsskena och fördelningsblock: | Övre eller nedre: tand |
| 9 mm delning: | 10 |
| Höjd: | 96 mm |
| Bredd: | 90 mm |
| Djup: | 73 mm |
| Produktvikt: | 490 g |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 20000 cykler |
| Beskrivning av låsalternativ: | FörseglingsbarHänglåsanordning |
| Anslutningar - terminaler: | Skruvlösa terminaler, övre samlingsskenaTunnelterminaler, nedre 1...10 mm² flexibelTunnelterminaler, nedre 1...16 mm² styv |
| Avskalningslängd för tråd: | 14 mm för nedre anslutning |
| Åtdragningsmoment: | 2 N.m nedre |
| Jordfelsskydd: | Integrerat |
| Standarder: | EN/IEC 60947-2EN/IEC 61009-2-1 |
|---|---|
| Produktcertifieringar: | CE |
| IP-klassning: | IP20 enligt IEC 60529IP40 (modulhölje) enligt IEC 60529 |
| Föroreningsgrad: | 3 |
| Överspänningskategori: | III enligt IEC 60364 |
| Elektromagnetisk kompatibilitet: | 8/20 µs impulsbeständighet, 250 A enligt EN/IEC 61009-2-1 |
| Relativ luftfuktighet: | 95 % vid 55 °C |
| Driftshöjd: | 2000 m |
| Omgivande lufttemperatur för drift: | -5...60 °C |
| Omgivande lufttemperatur för lagring: | -40...85 °C |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606489715748 |
|---|
