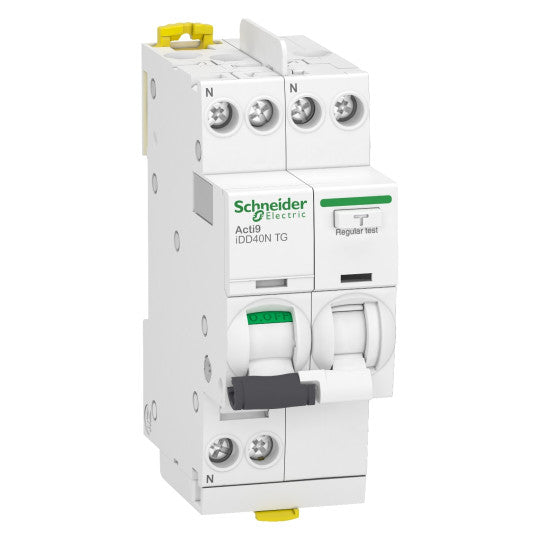

Acti9 iDD40N TG - Personskyddsbrytare - 1P+N - 32 A - C-karakteristik - 6000A/10kA - 300mA - typ AC - A9DV7632
SKU : A9DV7632
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Acti9 iDD40N TG - Personskyddsbrytare - 1P+N - 32 A - C-karakteristik - 6000A/10kA - 300mA - typ AC - A9DV7632
BESKRIVNING
| Serie: | Acti9 |
|---|---|
| Produktnamn: | Acti9 iDD40 TG |
| Typ av produkt eller komponent: | Jordfelsbrytare med överströmsskydd (RCBO) |
| Kort namn på enhet: | IDD40N TG |
| Applikation för enhet: | Distribution |
| Beskrivning av poler: | 1P + N |
| Antal skyddade poler: | 1 |
| Neutral position: | Vänster |
| [In] nominell ström: | 32 A |
| Nätverkstyp: | AC |
| Utlösningsteknologi: | Termisk-magnetisk |
| Kurvkod: | C |
| Jordfelkänslighet: | 300 mA |
| Tidsfördröjning för jordfelsskydd: | Momentan |
| Jordfelsskyddsklass: | Typ AC |
| Brytförmåga: | 6000 A Icn vid 230 V AC 50 Hz enligt EN/IEC 61009-2-110 kA Icu vid 230 V AC 50 Hz enligt EN/IEC 60947-2 |
| Lämplighet för isolering: | Ja enligt EN/IEC 60947-2 |
| Kvalitetsmärkning: | NF |
| Enhetens placering i system: | Gruppanslutning |
|---|---|
| Nätverksfrekvens: | 50 Hz |
| [Ue] nominell driftspänning: | 230 V AC 50 Hz |
| Magnetisk utlösningsgräns: | 5...10 x In |
| Jordfelsutlösningsteknik: | Spänningsoberoende |
| [Ics] nominell servicebrytförmåga: | 6000 A 100 % x Icn vid 230 V AC 50 Hz enligt EN/IEC 61009-2-15 kA 50 % x Icu vid 230 V AC 50 Hz enligt EN/IEC 60947-2 |
| Märk bryt- och slutförmåga: | Idm 3000 A vid 230 V AC 50 Hz enligt EN/IEC 61009-2-1 |
| Begränsningsklass: | 3 enligt EN/IEC 61009-2-1 |
| [Ui] nominell isolationsspänning: | 400 V AC 50 Hz |
| [Uimp] nominell impuls tål spänning: | 4 kV |
| Indikator för kontaktposition: | Ja |
| Kontrolltyp: | Vippomkopplare |
| Lokal signalering: | ON/OFF-indikeringTrippindikator |
| Monteringsmetod: | Snäppfäste |
| Monteringsstöd: | DIN-skena |
| Kompatibilitet med samlingsskena och fördelningsblock: | Topp eller botten: tand |
| 9 mm moduler: | 4 |
| Höjd: | 91 mm |
| Bredd: | 36 mm |
| Djup: | 73 mm |
| Produktvikt: | 215 g |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 10000 cykler |
| Beskrivning av låsalternativ: | HänglåsanordningFörseglingsbar |
| Anslutningar - terminaler: | Tunnelanslutningar upptill eller nedtill 1...16 mm² solidTunnelanslutningar upptill eller nedtill 1...10 mm² flexibel |
| Avskalningslängd för tråd: | 14 mm för topp- eller bottenanslutning |
| Åtdragningsmoment: | 2 N.m topp eller botten |
| Jordfelsskydd: | Integrerad |
| Standarder: | EN/IEC 60947-2EN/IEC 61009-2-1 |
|---|---|
| Produktcertifieringar: | CE |
| Kapslingsklass IP: | IP20 enligt IEC 60529IP40 (modulär kapsling) enligt IEC 60529 |
| Föroreningsgrad: | 3 |
| Elektromagnetisk kompatibilitet: | 8/20 µs impuls tål, 250 A enligt EN/IEC 61009-2-1 |
| Relativ luftfuktighet: | 95 % vid 55 °C |
| Driftshöjd: | 2000 m |
| Omgivningstemperatur för drift: | -5...60 °C |
| Omgivningstemperatur för lagring: | -40...85 °C |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606481382542 |
|---|
