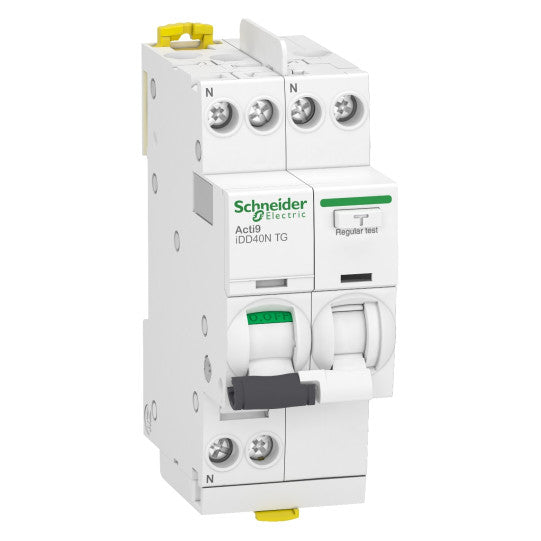

Acti9 iDD40N TG - Personskyddsbrytare - 1P+N - 40A - C-karakteristik - 6000A/10kA - 30mA - typ A-SI - A9DX3640
SKU : A9DX3640
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Acti9 iDD40N TG - Personskyddsbrytare - 1P+N - 40A - C-karakteristik - 6000A/10kA - 30mA - typ A-SI - A9DX3640
BESKRIVNING
| Serie: | Acti9 |
|---|---|
| Produktnamn: | Acti9 iDD40 TG |
| Produkt eller komponenttyp: | Jordfelsbrytare med överströmsskydd (RCBO) |
| Kort namn på enhet: | IDD40N TG |
| Enhetsapplikation: | Distribution |
| Polbeskrivning: | 1P + N |
| Antal skyddade poler: | 1 |
| Nolläge: | Vänster |
| [In] märkström: | 40 A |
| Nätverkstyp: | AC |
| Utlösningsteknik: | Termisk-magnetisk |
| Kurvkod: | C |
| Jordfelsbrytarens känslighet: | 30 mA |
| Tidsfördröjning för jordfelsskydd: | Momentan |
| Jordfelsbrytarklass: | Typ A-SI (Super Immunised) |
| Brytförmåga: | 6000 A Icn vid 230 V AC 50 Hz enligt EN/IEC 61009-2-110 kA Icu vid 230 V AC 50 Hz enligt EN/IEC 60947-2 |
| Lämplighet för isolering: | Ja enligt EN/IEC 60947-2 |
| Kvalitetsmärkning: | NF |
| Enhetens placering i systemet: | Gruppanslutning |
|---|---|
| Nätverksfrekvens: | 50 Hz |
| [Ue] märkspänning: | 230 V AC 50 Hz |
| Magnetisk utlösningsgräns: | 5...10 x In |
| Jordfelsutlösningsteknik: | Spänningsoberoende |
| [Ics] nominell arbetsbrytförmåga: | 6000 A 100 % x Icn vid 230 V AC 50 Hz enligt EN/IEC 61009-2-15 kA 50 % x Icu vid 230 V AC 50 Hz enligt EN/IEC 60947-2 |
| Märk bryt- och tillkopplingsförmåga: | Idm 3000 A vid 230 V AC 50 Hz enligt EN/IEC 61009-2-1 |
| Begränsningsklass: | 3 enligt EN/IEC 61009-2-1 |
| [Ui] isolationsmärkspänning: | 400 V AC 50 Hz |
| [Uimp] märkimpulshållfasthetsspänning: | 4 kV |
| Kontaktpositionsindikator: | Ja |
| Kontrolltyp: | Vippomkopplare |
| Lokal signalering: | PÅ/AV-indikeringUtlösningsindikator |
| Monteringstyp: | Clip-on |
| Monteringsstöd: | DIN-skena |
| Kompatibilitet med samlingsskena och fördelningsblock: | Topp eller botten: tandad |
| 9 mm moduler: | 4 |
| Höjd: | 91 mm |
| Bredd: | 36 mm |
| Djup: | 73 mm |
| Produktvikt: | 215 g |
| Färg: | Vit |
| Mekanisk livslängd: | 20000 cykler |
| Elektrisk livslängd: | 10000 cykler |
| Beskrivning av låsningsalternativ: | PlomberbarLåsanordning |
| Anslutningar - terminaler: | Tunnelklämmor upptill eller nedtill 1...16 mm² stelTunnelklämmor upptill eller nedtill 1...10 mm² flexibel |
| Avskalningslängd för kabel: | 14 mm för övre eller nedre anslutning |
| Åtdragningsmoment: | 2 N.m upptill eller nedtill |
| Jordfelsskydd: | Integrerad |
| Standarder: | EN/IEC 60947-2EN/IEC 61009-2-1 |
|---|---|
| Produktcertifieringar: | CE |
| IP-kapslingsklass: | IP20 enligt IEC 60529IP40 (modulärt kapsling) enligt IEC 60529 |
| Föroreningsgrad: | 3 |
| Elektromagnetisk kompatibilitet: | 8/20 µs impulshållfasthet, 3000 A enligt EN/IEC 61009-2-1 |
| Relativ luftfuktighet: | 95 % vid 55 °C |
| Driftshöjd: | 2000 m |
| Omgivningstemperatur för drift: | -25...60 °C |
| Omgivningstemperatur för lagring: | -40...85 °C |
| Hållbarhet: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606481382580 |
|---|
