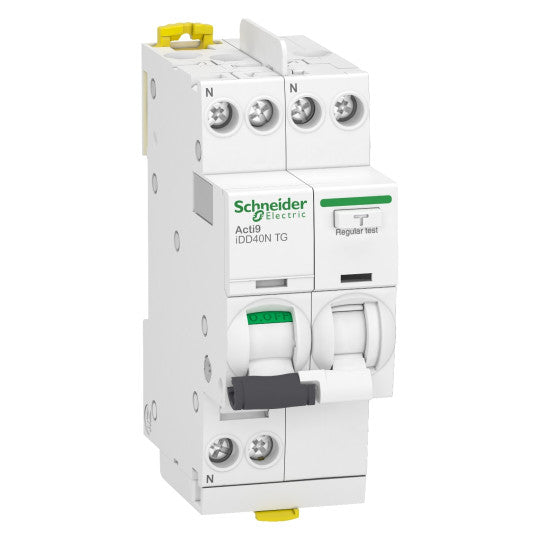

Acti9 iDD40N TG - Personskyddsbrytare - 1P+N - 40A - C-kurva - 6000A/10kA - 30mA - typ AC - A9DV3640
SKU : A9DV3640
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Acti9 iDD40N TG - Personskyddsbrytare - 1P+N - 40A - C-kurva - 6000A/10kA - 30mA - typ AC - A9DV3640
BESKRIVNING
| Serie: | Acti9 |
|---|---|
| Produktnamn: | Acti9 iDD40 TG |
| Produkt- eller komponenttyp: | Jordfelsbrytare med överströmsskydd (RCBO) |
| Kort namn på enhet: | IDD40N TG |
| Apparatanvändning: | Distribution |
| Beskrivning av poler: | 1P + N |
| Antal skyddade poler: | 1 |
| Neutralposition: | Vänster |
| [In] märkström: | 40 A |
| Nättyp: | AC |
| Utlösningsteknik: | Termisk-magnetisk |
| Kurvkod: | C |
| Jordfelsbrytare känslighet: | 30 mA |
| Jordfelsbrytare fördröjning: | Momentan |
| Jordfelsbrytare skyddsklass: | Typ AC |
| Brytförmåga: | 6000 A Icn vid 230 V AC 50 Hz enligt EN/IEC 61009-2-110 kA Icu vid 230 V AC 50 Hz enligt EN/IEC 60947-2 |
| Lämplighet för isolering: | Ja enligt EN/IEC 60947-2 |
| Kvalitetsmärkningar: | NF |
| Enhetsplacering i system: | Gruppinmatning |
|---|---|
| Nätverksfrekvens: | 50 Hz |
| [Ue] nominell driftspänning: | 230 V AC 50 Hz |
| Magnetisk utlösningsgräns: | 5...10 x In |
| Teknik för jordfel: | Spänningsoberoende |
| [Ics] nominell brytförmåga: | 6000 A 100 % x Icn vid 230 V AC 50 Hz enligt EN/IEC 61009-2-15 kA 50 % x Icu vid 230 V AC 50 Hz enligt EN/IEC 60947-2 |
| Märk bryt- och slutningsförmåga: | Idm 3000 A vid 230 V AC 50 Hz enligt EN/IEC 61009-2-1 |
| Begränsningsklass: | 3 enligt EN/IEC 61009-2-1 |
| [Ui] nominell isolationsspänning: | 400 V AC 50 Hz |
| [Uimp] nominell impulsspänning: | 4 kV |
| Kontaktpositionsindikator: | Ja |
| Styrtyp: | Vippströmbrytare |
| Lokal signalering: | PÅ/AV-indikationFelindikering |
| Monteringsmetod: | Clip-on |
| Monteringsstöd: | DIN-skena |
| Kompatibilitet med samlingsskenor och distributionsblock: | Upptill eller nedtill: tand |
| 9 mm moduler: | 4 |
| Höjd: | 91 mm |
| Bredd: | 36 mm |
| Djup: | 73 mm |
| Produktvikt: | 215 g |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 10000 cykler |
| Beskrivning av låsalternativ: | HänglåsanordningFörseglingsbar |
| Anslutningar - terminaler: | Tunnelklämmor upptill eller nedtill 1...16 mm² styvTunnelklämmor upptill eller nedtill 1...10 mm² flexibel |
| Trådavskalningslängd: | 14 mm för anslutning upptill eller nedtill |
| Åtdragningsmoment: | 2 N.m upptill eller nedtill |
| Jordfelsbrytare: | Integrerad |
| Standarder: | EN/IEC 60947-2EN/IEC 61009-2-1 |
|---|---|
| Produktcertifieringar: | CE |
| Kapslingsklass IP: | IP20 enligt IEC 60529IP40 (modulär kapsling) enligt IEC 60529 |
| Föroreningsgrad: | 3 |
| Elektromagnetisk kompatibilitet: | 8/20 µs impulsbeständighet, 250 A enligt EN/IEC 61009-2-1 |
| Relativ luftfuktighet: | 95 % vid 55 °C |
| Driftshöjd: | 2000 m |
| Omgivningstemperatur för drift: | -5...60 °C |
| Omgivningstemperatur för lagring: | -40...85 °C |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606481382511 |
|---|
