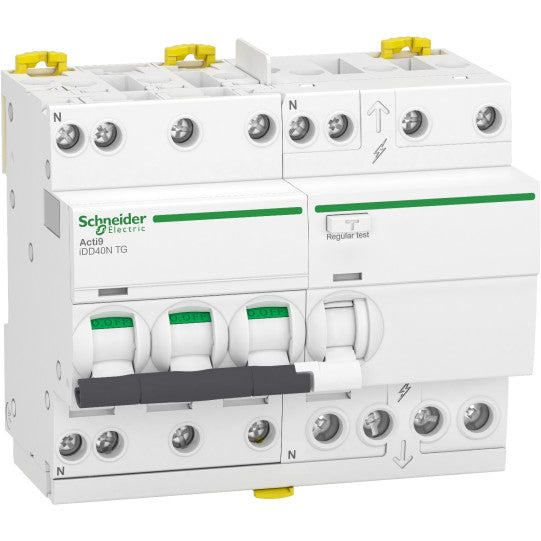

Acti9 iDD40N TG - Personskyddsbrytare - 3P+N - 40A - C-karakteristik - 6000A/10kA - 30mA - typ AC - A9DV3740
SKU : A9DV3740
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Acti9 iDD40N TG - Personskyddsbrytare - 3P+N - 40A - C-karakteristik - 6000A/10kA - 30mA - typ AC - A9DV3740
BESKRIVNING
| Serie: | Acti9 |
|---|---|
| Produktnamn: | Acti9 iDD40 TG |
| Typ av produkt eller komponent: | Jordfelsbrytare med överströmsskydd (RCBO) |
| Kortnamn på enhet: | IDD40N TG |
| Applikation för enhet: | Distribution |
| Beskrivning av poler: | 3P + N |
| Antal skyddade poler: | 3 |
| Neutral position: | Vänster |
| [In] märkström: | 40 A |
| Nätverkstyp: | AC |
| Frigöringsenhet teknik: | Termomagnetisk |
| Kurvkod: | C |
| Jordfelsbrytare känslighet: | 30 mA |
| Jordfelsbrytare fördröjning: | Omedelbar |
| Jordfelsbrytare skyddsklass: | Typ AC |
| Brytförmåga: | 6000 A Icn vid 400 V AC 50 Hz enligt EN/IEC 61009-2-110 kA Icu vid 400 V AC 50 Hz enligt EN/IEC 60947-2 |
| Lämplighet för isolering: | Ja enligt EN/IEC 60947-2 |
| Kvalitetsmärkningar: | NF |
| Enhetens placering i systemet: | Gruppinkommande |
|---|---|
| Nätverksfrekvens: | 50 Hz |
| [Ue] nominell driftspänning: | 400 V AC 50 Hz |
| Magnetisk utlösningsgräns: | 5...10 x In |
| Jordfelsbrytare utlösningsteknik: | Spänningsoberoende |
| [Ics] nominell tjänstbrytförmåga: | 6000 A 100 % x Icn vid 400 V AC 50 Hz enligt EN/IEC 61009-2-17.5 kA 75 % x Icu vid 400 V AC 50 Hz enligt EN/IEC 60947-2 |
| Nominell bryt- och tillverkningskapacitet: | Idm 3000 A vid 400 V AC 50 Hz enligt EN/IEC 61009-2-1 |
| Begränsningsklass: | 3 enligt EN/IEC 61009-2-1 |
| [Ui] nominell isolationsspänning: | 440 V AC 50 Hz |
| [Uimp] nominell impulsspänning: | 4 kV |
| Indikator för kontaktposition: | Ja |
| Kontrolltyp: | Vippströmbrytare |
| Lokal signalering: | FelindikationPÅ/AV-indikering |
| Monteringssätt: | Clip-on |
| Montering: | DIN-skena |
| Kam-samlingsskena och fördelarblockkompatibilitet: | Över eller under: tand |
| 9 mm stigningar: | 12 |
| Höjd: | 91 mm |
| Bredd: | 108 mm |
| Djup: | 73 mm |
| Produktvikt: | 580 g |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 10000 cykler |
| Låsalternativ beskrivning: | HänglåsanordningFörseglingsbar |
| Anslutningar - plintar: | Tunneltypsplintar uppifrån eller nerifrån 1...16 mm² stelTunneltypsplintar uppifrån eller nerifrån 1...10 mm² flexibel |
| Avisoleringslängd: | 14 mm för övre eller undre anslutning |
| Åtdragningsmoment: | 2 N.m upptill eller nedtill |
| Jordfelsbrytare: | Integrerad |
| Standarder: | EN/IEC 60947-2EN/IEC 61009-2-1 |
|---|---|
| Produktcertifieringar: | CE |
| IP-kapslingsklass: | IP20 enligt IEC 60529IP40 (modulhölje) enligt IEC 60529 |
| Föroreningsgrad: | 3 |
| Elektromagnetisk kompatibilitet: | 8/20 µs impulsutrullning, 250 A enligt EN/IEC 61009-2-1 |
| Relativ fuktighet: | 95 % vid 55 °C |
| Arbetshöjd: | 2000 m |
| Omgivande lufttemperatur för drift: | -5...60 °C |
| Omgivande lufttemperatur för lagring: | -40...85 °C |
| Hållbar erbjudandestatus: | Green Premium produktREACh-förordningen |
| EAN-kod: | 3606481382870 |
|---|
