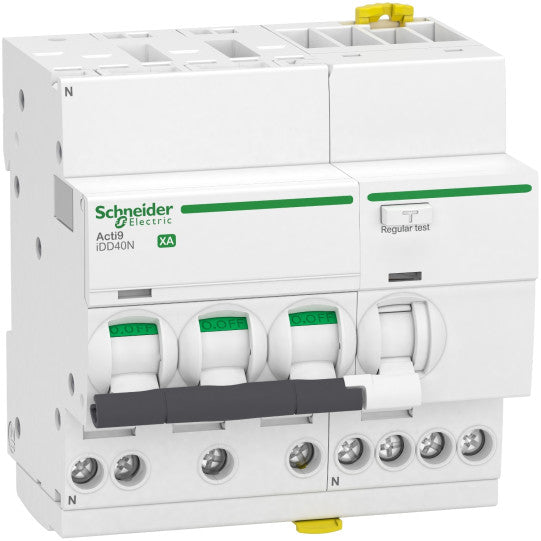

Acti9 iDD40N XA - Jordfelsbrytare med överströmsskydd - 3P+N - 16A - C-kurva - 6000A/10kA - 300mA - AC-typ - A9DP7716
SKU : A9DP7716
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Acti9 iDD40N XA - Jordfelsbrytare med överströmsskydd - 3P+N - 16A - C-kurva - 6000A/10kA - 300mA - AC-typ - A9DP7716
BESKRIVNING
| Serie: | Acti9 |
|---|---|
| Produktnamn: | Acti9 iDD40 XA |
| Produkt- eller komponenttyp: | Jordfelsbrytare med överströmsskydd (RCBO) |
| Enhetens kortnamn: | IDD40N XA |
| Applikation: | Distribution |
| Polbeskrivning: | 3P + N |
| Antal skyddade poler: | 3 |
| Neutralposition: | Vänster |
| [In] Märkström: | 16 A |
| Nätverkstyp: | AC |
| Utlösningsteknik: | Termisk-magnetisk |
| Kurvkod: | C |
| Jordfelsläckagekänslighet: | 300 mA |
| Tidsfördröjning för jordfelsläckageskydd: | Omedelbar |
| Jordfelsläckageskyddsklass: | Typ AC |
| Brytförmåga: | 6000 A Icn vid 400 V AC 50 Hz enligt EN/IEC 61009-2-110 kA Icu vid 400 V AC 50 Hz enligt EN/IEC 60947-2 |
| Lämplighet för isolering: | Ja enligt EN/IEC 60947-2 |
| Kvalitetsetiketter: | NF |
| Enhetsläge i system: | Utgående |
|---|---|
| Nätfrekvens: | 50 Hz |
| [Ue] Märkdriftspänning: | 400 V AC 50 Hz |
| Magnetisk utlösningsgräns: | 5...10 x In |
| Jordfelsutlösningsteknik: | Spänningsoberoende |
| [Ics] Nominell kortslutningsbrytförmåga: | 6000 A 100 % x Icn vid 400 V AC 50 Hz enligt EN/IEC 61009-2-1 |
| Märk brytförmåga: | Idm 3000 A vid 400 V AC 50 Hz enligt EN/IEC 61009-2-1 |
| Begränsningsklass: | 3 enligt EN/IEC 61009-2-1 |
| [Ui] Märkisoleringsspänning: | 440 V AC 50 Hz |
| [Uimp] Märkimpulsspänning: | 4 kV |
| Överström: | 250 A |
| Kontaktpositionsindikator: | Ja |
| Styrtyp: | Växla |
| Lokal indikering: | PÅ/AV-indikeringFelindikering |
| Monteringssätt: | Snäppfäste |
| Montering: | DIN-skena |
| Kompatibilitet med samlingsskena och fördelningsblock: | Topp eller botten: tand |
| 9 mm moduler: | 10 |
| Höjd: | 96 mm |
| Bredd: | 90 mm |
| Djup: | 73 mm |
| Produktvikt: | 490 g |
| Färg: | Vit |
| Mekanisk livslängd: | 20000 cykler |
| Elektrisk livslängd: | 20000 cykler |
| Beskrivning av låsalternativ: | PlomberbarHänglåsanordning |
| Anslutningar – terminaler: | Skruvlösa plintar topp samlingsskenaTunnelplintar botten 1...10 mm² flexibelTunnelplintar botten 1...16 mm² styv |
| Avskalningslängd: | 14 mm för bottenanslutning |
| Åtdragningsmoment: | 2 N.m botten |
| Jordfelsläckageskydd: | Integrerad |
| Standarder: | EN/IEC 60947-2EN/IEC 61009-2-1 |
|---|---|
| Produktcertifieringar: | CE |
| IP-kapslingsklass: | IP20 enligt IEC 60529IP40 (modulärt kapsling) enligt IEC 60529 |
| Föroreningsgrad: | 3 |
| Överspänningskategori: | III enligt IEC 60364 |
| Elektromagnetisk kompatibilitet: | 8/20 µs impulsutr, 250 A enligt EN/IEC 61009-2-1 |
| Relativ luftfuktighet: | 95 % vid 55 °C |
| Driftshöjd: | 2000 m |
| Omgivningstemperatur för drift: | -5...60 °C |
| Omgivningstemperatur för förvaring: | -40...85 °C |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606489715830 |
|---|
