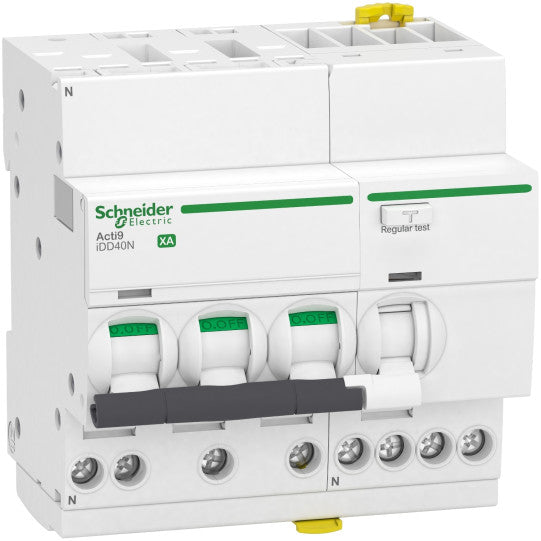

Acti9 iDD40N XA - Jordfelsbrytare med överströmsskydd (RCBO) - 3P+N - 20A - C-karakteristik - 6000A/10kA - 300mA - AC-typ - A9DP7720
SKU : A9DP7720
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Acti9 iDD40N XA - Jordfelsbrytare med överströmsskydd (RCBO) - 3P+N - 20A - C-karakteristik - 6000A/10kA - 300mA - AC-typ - A9DP7720
BESKRIVNING
| Serie: | Acti9 |
|---|---|
| Produktnamn: | Acti9 iDD40 XA |
| Produkt eller komponenttyp: | Jordfelsbrytare med överströmsskydd (RCBO) |
| Kort namn på enheten: | IDD40N XA |
| Applikation för enheten: | Distribution |
| Polbeskrivning: | 3P + N |
| Antal skyddade poler: | 3 |
| Nollans position: | Vänster |
| [In] märkström: | 20 A |
| Nätverkstyp: | AC |
| Utlösningsteknologi: | Termisk-magnetisk |
| Kodbokstav kurva: | C |
| Jordfelsström-känslighet: | 300 mA |
| Jordfelsskydd tidsfördröjning: | Momentan |
| Jordfelsbrytare klass: | Typ AC |
| Brytförmåga: | 6000 A Icn vid 400 V AC 50 Hz överensstämmer med EN/IEC 61009-2-110 kA Icu vid 400 V AC 50 Hz överensstämmer med EN/IEC 60947-2 |
| Lämplig för isolering: | Ja överensstämmer med EN/IEC 60947-2 |
| Kvalitetsmärkning: | NF |
| Enhetens plats i systemet: | Utgående |
|---|---|
| Nätfrekvens: | 50 Hz |
| [Ue] märkspänning: | 400 V AC 50 Hz |
| Magnetisk utlösningsgräns: | 5...10 x In |
| Jordfelsbrytare utlösningsteknik: | Spänningsoberoende |
| [Ics] Märkvärde för nominell servicebrytningsförmåga: | 6000 A 100 % x Icn vid 400 V AC 50 Hz överensstämmer med EN/IEC 61009-2-1 |
| Märkbrutna och tillverkade kapacitet: | Idm 3000 A vid 400 V AC 50 Hz överensstämmer med EN/IEC 61009-2-1 |
| Begränsningsklass: | 3 överensstämmer med EN/IEC 61009-2-1 |
| [Ui] isolationsmärkspänning: | 440 V AC 50 Hz |
| [Uimp] märkimpulsspänning: | 4 kV |
| Överspänning: | 250 A |
| Kontaktpositionsindikator: | Ja |
| Styrtyp: | Vippströmbrytare |
| Lokal signalering: | ON/OFF-indikeringFelindikering |
| Monteringssätt: | Clip-on |
| Monteringsstöd: | DIN-skena |
| Kompatibilitet med samlingsskenor och fördelningsblock: | Topp eller botten: tand |
| 9 mm moduler: | 10 |
| Höjd: | 96 mm |
| Bredd: | 90 mm |
| Djup: | 73 mm |
| Produktvikt: | 490 g |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 20000 cykler |
| Beskrivning av låsalternativ: | FörseglingsbarHänglåsanordning |
| Anslutningar - plintar: | Skruvlösa klämmor topp kamsskenaTunnelklämmor botten 1...10 mm² flexibelTunnelklämmor botten 1...16 mm² styv |
| Avskalningslängd: | 14 mm för anslutning i botten |
| Åtdragningsmoment: | 2 N.m botten |
| Jordfelsskydd: | Integrerad |
| Standarder: | EN/IEC 60947-2EN/IEC 61009-2-1 |
|---|---|
| Produktcertifieringar: | CE |
| Kapslingsklass IP: | IP20 överensstämmer med IEC 60529IP40 (modulär kapsling) överensstämmer med IEC 60529 |
| Föroreningsgrad: | 3 |
| Överspänningskategori: | III överensstämmer med IEC 60364 |
| Elektromagnetisk kompatibilitet: | 8/20 µs impulsutstående, 250 A överensstämmer med EN/IEC 61009-2-1 |
| Relativ fuktighet: | 95 % vid 55 °C |
| Driftshöjd: | 2000 m |
| Omgivningstemperatur vid drift: | -5...60 °C |
| Omgivningstemperatur för lagring: | -40...85 °C |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606489715847 |
|---|
