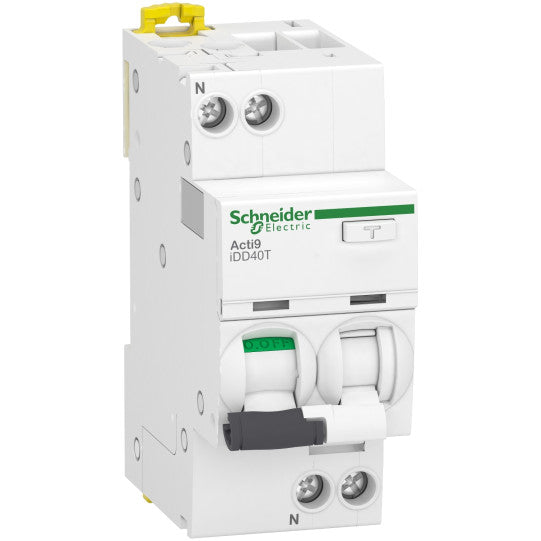

Acti9 iDD40T - Personskyddsbrytare - 1P+N - 20A - C-karakteristik - 4500A/6kA - 300mA - typ AC - A9DA6620
SKU : A9DA6620
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Acti9 iDD40T - Personskyddsbrytare - 1P+N - 20A - C-karakteristik - 4500A/6kA - 300mA - typ AC - A9DA6620
BESKRIVNING
| Serie: | Acti9 |
|---|---|
| Produktnamn: | Acti9 iDD40 |
| Produkt- eller komponenttyp: | Jordfelsbrytare med överströmsskydd (RCBO) |
| Kort namn på enhet: | IDD40T |
| Enhetsapplikation: | Distribution |
| Beskrivning av poler: | 1P + N |
| Antal skyddade poler: | 1 |
| Neutral position: | Vänster |
| [In] märkström: | 20 A |
| Nättyp: | AC |
| Utlösningsteknik: | Termomagnetisk |
| Kurvkod: | C |
| Jordfelsbrytarens känslighet: | 300 mA |
| Tidsfördröjning för jordfelsskydd: | Momentan |
| Jordfelsskydd klass: | Typ AC |
| Brytförmåga: | 4500 A Icn vid 230 V AC 50 Hz enligt EN/IEC 61009-2-16 kA Icu vid 230 V AC 50 Hz enligt EN/IEC 60947-2 |
| Lämplighet för isolation: | Ja enligt EN/IEC 60947-2 |
| Kvalitetsetiketter: | NF |
| Enhetens placering i systemet: | Avgång |
|---|---|
| Nätfrekvens: | 50 Hz |
| [Ue] nominell driftspänning: | 230 V AC 50 Hz |
| Magnetisk utlösningsgräns: | 5...10 x In |
| Jordfelsutlösningsteknik: | Spänningsoberoende |
| [Ics] nominell driftbrytförmåga: | 4500 A 100 % x Icn vid 230 V AC 50 Hz enligt EN/IEC 61009-2-1 |
| Märk bryt- och slutningsförmåga: | Idm 4500 A vid 230 V AC 50 Hz enligt EN 61009-2-1Idm 500 A vid 230 V AC 50 Hz enligt IEC 61009-2-1 |
| Begränsningsklass: | 3 enligt EN/IEC 61009-2-1 |
| [Ui] nominell isolationsspänning: | 400 V AC 50 Hz |
| [Uimp] nominell impulshållspänning: | 4 kV |
| Kontaktpositionsindikator: | Ja |
| Kontrolltyp: | Vippomkopplare |
| Lokal signalering: | PÅ/AV-indikeringUtlösningsindikator |
| Monteringssätt: | Snäppfäste |
| Monteringsstöd: | DIN-skena |
| Kompatibilitet med samlingsskena och fördelningsblock: | Topp eller botten: tand |
| 9 mm moduler: | 4 |
| Höjd: | 85 mm |
| Bredd: | 36 mm |
| Djup: | 73 mm |
| Produktvikt: | 210 g |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 20000 cykler |
| Beskrivning av låsalternativ: | HänglåsanordningFörseglingsbar |
| Anslutningar - terminaler: | Tunnelanslutningsterminaler topp eller botten 1...16 mm² stelTunnelanslutningsterminaler topp eller botten 1...10 mm² flexibel |
| Trådisoleringens längd: | 14 mm för topp- eller bottenanslutning |
| Åtdragningsmoment: | 2 N.m topp eller botten |
| Jordfelsbrytare: | Integrerad |
| Standarder: | EN/IEC 60947-2EN/IEC 61009-2-1 |
|---|---|
| Produktcertifieringar: | CE |
| IP-kapslingsklass: | IP20 enligt IEC 60529IP40 (modulhölje) enligt IEC 60529 |
| Föroreningsgrad: | 3 |
| Elektromagnetisk kompatibilitet: | 8/20 µs impulshållfasthet, 250 A enligt EN/IEC 61009-2-1 |
| Relativ fuktighet: | 95 % vid 55 °C |
| Driftshöjd: | 2000 m |
| Omgivningstemperatur för drift: | -5...60 °C |
| Omgivningstemperatur för förvaring: | -40...85 °C |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606481382351 |
|---|
