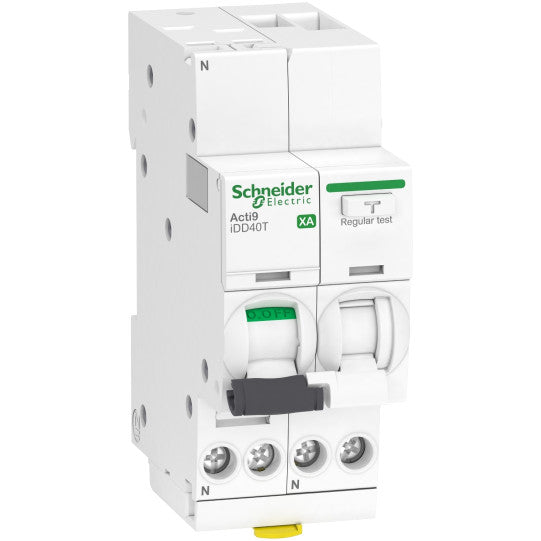

Acti9 iDD40T XA – Personskyddsbrytare – 1P+N – 16A – C-kurva – 4500A/6kA – 300mA – AC-typ – A9DP6616
SKU : A9DP6616
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Acti9 iDD40T XA – Personskyddsbrytare – 1P+N – 16A – C-kurva – 4500A/6kA – 300mA – AC-typ – A9DP6616
BESKRIVNING
| Serie: | Acti9 |
|---|---|
| Produktnamn: | Acti9 iDD40 XA |
| Produkt eller komponenttyp: | Jordfelsbrytare med överströmsskydd (RCBO) |
| Enhetens kortnamn: | IDD40T XA |
| Enhetsapplikation: | Distribution |
| Polbeskrivning: | 1P + N |
| Antal skyddade poler: | 1 |
| Nolläge: | Vänster |
| [In] märkström: | 16 A |
| Nätverkstyp: | AC |
| Utlösarenhetsteknik: | Termisk-magnetisk |
| Kurvkod: | C |
| Jordfelsström-känslighet: | 300 mA |
| Tidsfördröjning för jordfelsskydd: | Momentan |
| Jordfelsström-skyddsklass: | Typ AC |
| Brytförmåga: | 4500 A Icn vid 230 V AC 50 Hz enligt EN/IEC 61009-2-16 kA Icu vid 230 V AC 50 Hz enligt EN/IEC 60947-2 |
| Lämplighet för isolering: | Ja enligt EN/IEC 60947-2 |
| Kvalitetsmärkningar: | NF |
| Enhetens placering i system: | Utgående |
|---|---|
| Nätfrekvens: | 50 Hz |
| [Ue] märkkontaktspänning: | 230 V AC 50 Hz |
| Magnetisk utlösningsgräns: | 5...10 x In |
| Jordfelsström-utlösningsteknik: | Spänningsoberoende |
| [Ics] nominell tjänstebrytförmåga: | 4500 A 100 % x Icn vid 230 V AC 50 Hz enligt EN/IEC 61009-2-1 |
| Nominell bryt- och slutningskapacitet: | Idm 3000 A vid 230 V AC 50 Hz enligt EN/IEC 61009-2-1 |
| Begränsningsklass: | 3 enligt EN/IEC 61009-2-1 |
| [Ui] nominell isolationsspänning: | 400 V AC 50 Hz |
| [Uimp] nominell impulsspänning: | 4 kV |
| Stötström: | 250 A |
| Kontaktpositionsindikator: | Ja |
| Kontrolltyp: | Vippomkopplare |
| Lokal signalering: | PÅ/AV-indikeringFelindikering |
| Monteringssätt: | Snäppfäste |
| Monteringsstöd: | DIN-skena |
| Kompatibilitet med samlingsskenor och fördelningsblock: | Över eller under: tand |
| 9 mm moduler: | 4 |
| Höjd: | 91 mm |
| Bredd: | 36 mm |
| Djup: | 73 mm |
| Produktvikt: | 200 g |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 20000 cykler |
| Beskrivning av låsalternativ: | FörseglingsbarHänglåsanordning |
| Anslutningar - terminaler: | Skruvlösa terminaler, övre samlingsskenaTunnelterminaler nedtill 1...10 mm² flexibelTunnelterminaler nedtill 1...16 mm² styv |
| Avskalningslängd för tråd: | 14 mm för nedre anslutning |
| Åtdragningsmoment: | 2 N.m nedtill |
| Jordfelsström-skydd: | Integrerad |
| Standarder: | EN/IEC 60947-2EN/IEC 61009-2-1 |
|---|---|
| Produktcertifieringar: | CE |
| IP-kapslingsklass: | IP20 enligt IEC 60529IP40 (modulär kapsling) enligt IEC 60529 |
| Föroreningsgrad: | 3 |
| Överspänningskategori: | III enligt IEC 60364 |
| Elektromagnetisk kompatibilitet: | 8/20 µs impulsståndsspänning, 250 A enligt EN/IEC 61009-2-1 |
| Relativ luftfuktighet: | 95 % vid 55 °C |
| Driftshöjd: | 2000 m |
| Omgivande lufttemperatur för drift: | -5...60 °C |
| Omgivande lufttemperatur för lagring: | -40...85 °C |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606489715694 |
|---|
