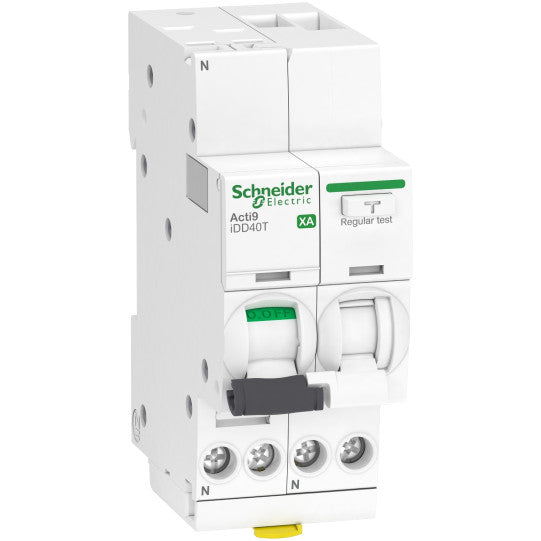

Acti9 iDD40T XA - Personskyddsbrytare - 1P+N - 16A - C-karakteristik - 4500A/6kA - 30mA - ASI-typ - A9DQ2616
SKU : A9DQ2616
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Acti9 iDD40T XA - Personskyddsbrytare - 1P+N - 16A - C-karakteristik - 4500A/6kA - 30mA - ASI-typ - A9DQ2616
BESKRIVNING
| Serie: | Acti9 |
|---|---|
| Produktnamn: | Acti9 iDD40 XA |
| Produkt eller komponenttyp: | Jordfelsbrytare med överströmsskydd (RCBO) |
| Kort namn på enhet: | IDD40T XA |
| Enhetsapplikation: | Distribution |
| Polbeskrivning: | 1P + N |
| Antal skyddade poler: | 1 |
| Neutral position: | Vänster |
| [In] märkström: | 16 A |
| Nätverkstyp: | AC |
| Utlösningsenhet teknologi: | Termomagnetisk |
| Kurvkod: | C |
| Jordfels känslighet: | 30 mA |
| Tidsfördröjning för jordfelsskydd: | Momentan |
| Jordfelsbrytare klass: | Typ A-SI (Super Immunised) |
| Brytförmåga: | 4500 A Icn vid 230 V AC 50 Hz enligt EN/IEC 61009-2-16 kA Icu vid 230 V AC 50 Hz enligt EN/IEC 60947-2 |
| Lämplighet för isolering: | Ja enligt EN/IEC 60947-2 |
| Enhetens placering i system: | Utgående |
|---|---|
| Nätverksfrekvens: | 50 Hz |
| [Ue] märkspänning: | 230 V AC 50 Hz |
| Magnetisk utlösningsgräns: | 5...10 x In |
| Jordfelsbrytare teknologi: | Spänningsoberoende |
| [Ics] märkfunktionell brytförmåga: | 4500 A 100 % x Icn vid 230 V AC 50 Hz enligt EN/IEC 61009-2-1 |
| Märk bryt- och slutningsförmåga: | Idm 3000 A vid 230 V AC 50 Hz enligt EN/IEC 61009-2-1 |
| Begränsningsklass: | 3 enligt EN/IEC 61009-2-1 |
| [Ui] nominell isolationsspänning: | 400 V AC 50 Hz |
| [Uimp] nominell impulsöverspänning: | 4 kV |
| Stötström: | 3000 A |
| Kontaktpositionsindikator: | Ja |
| Typ av styrning: | Vippa |
| Lokal signalering: | PÅ/AV-indikeringFelindikering |
| Monteringssätt: | Clip-on |
| Monteringsstöd: | DIN-skena |
| Kam-samlingsskena och fördelningsblockskompatibilitet: | Topp eller botten: tand |
| 9 mm moduler: | 4 |
| Höjd: | 91 mm |
| Bredd: | 36 mm |
| Djup: | 73 mm |
| Produktvikt: | 200 g |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 20000 cykler |
| Beskrivning av låsalternativ: | PlomberingsbarHänglåsanordning |
| Anslutningar - terminaler: | Skruvlösa terminaler topp kam-samlingsskenaTunneltillslutningar botten 1...10 mm² flexibelTunneltillslutningar botten 1...16 mm² styv |
| Ledningsavisoleringslängd: | 14 mm för bottenanslutning |
| Åtdragningsmoment: | 2 N.m botten |
| Jordfelsskydd: | Integrerad |
| Standarder: | EN/IEC 60947-2EN/IEC 61009-2-1 |
|---|---|
| Produktcertifieringar: | CE |
| IP-skyddsklass: | IP20 enligt IEC 60529IP40 (modulärt kapsling) enligt IEC 60529 |
| Föroreningsgrad: | 3 |
| Överspänningskategori: | III enligt IEC 60364 |
| Elektromagnetisk kompatibilitet: | 8/20 µs impulsöverspänning, 250 A enligt EN/IEC 61009-2-1 |
| Relativ fuktighet: | 95 % vid 55 °C |
| Driftshöjd: | 2000 m |
| Omgivande lufttemperatur för drift: | -25...60 °C |
| Omgivande lufttemperatur för lagring: | -40...85 °C |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3606489715724 |
|---|
