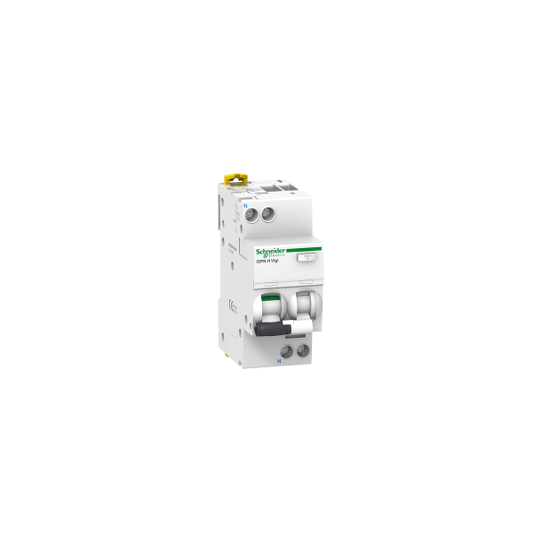

Acti9 iDPN H Vigi - Jordfelsbrytare med överströmsskydd (RCBO) - 1P+N - 16A - C-karakteristik - 10000A - 30mA - typ A - A9D37616
SKU : A9D37616
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Acti9 iDPN H Vigi - Jordfelsbrytare med överströmsskydd (RCBO) - 1P+N - 16A - C-karakteristik - 10000A - 30mA - typ A - A9D37616
BESKRIVNING
| Produktserie: | IDPN Vigi |
|---|---|
| Serie: | Acti 9 |
| Produktnamn: | Acti 9 iDPN Vigi |
| Typ av produkt eller komponent: | Jordfelsbrytare med överströmsskydd (RCBO) |
| Kort beskrivning av enhet: | IDPN H Vigi |
| Användning: | Distribution |
| Beskrivning av poler: | 1P + N |
| Antal skyddade poler: | 1 |
| Neutral position: | Vänster |
| [In] märkström: | 16 A |
| Nätverkstyp: | AC |
| Utlösningsteknik: | Termisk-magnetisk |
| Kurbokstav: | C |
| Jordfelsström-känslighet: | 30 mA |
| Tidsfördröjning för jordfelsskydd: | Momentan |
| Jordfelskyddsklass: | Typ A |
| Brytförmåga: | 10000 A Icn vid 220...240 V AC 50 Hz i enlighet med EN/IEC 61009-2-1 |
| Lämplig för isolering: | Ja i enlighet med EN/IEC 60947-2 |
| Enhetsplacering i system: | Utgående |
|---|---|
| Nätverksfrekvens: | 50 Hz |
| [Ue] märkspänning: | 220...240 V AC 50 Hz |
| Magnetisk utlösningsgräns: | 5...10 x In |
| Jordfelsström utlösningsteknik: | Spänningsoberoende |
| [Ics] märk servicebrytkapacitet: | 7500 A 75 % x Icn vid 220...240 V AC 50 Hz i enlighet med EN/IEC 61009-2-1 |
| Märk bryt- och slutningsförmåga: | Idm 10000 A vid 220...240 V AC 50 Hz i enlighet med EN/IEC 61009-2-1 |
| Begränsningsklass: | 3 i enlighet med EN/IEC 61009-2-1 |
| [Ui] märk isolationsspänning: | 400 V AC 50 Hz |
| [Uimp] märk impulsspänning: | 4 kV |
| Kontaktpositionsindikator: | Ja |
| Typ av styrning: | Vippa |
| Lokal indikering: | PÅ, AV, fellösning |
| Montagesätt: | Snabbmontering |
| Monteringsstöd: | DIN-skena |
| Kamledare och fördelningsblock kompatibilitet: | Övre eller nedre: JA |
| 9 mm moduler: | 4 |
| Höjd: | 85 mm |
| Bredd: | 36 mm |
| Djup: | 73 mm |
| Produktvikt: | 125 g |
| Färg: | Vit |
| Mekanisk livslängd: | 20000 cykler |
| Elektrisk livslängd: | 20000 cykler |
| Beskrivning av låsalternativ: | Hänglåsanordning |
| Anslutningar - terminaler: | Enkelterminal upptill eller nedtill 1...16 mm² stelEnkelterminal upptill eller nedtill 1...10 mm² flexibelEnkelterminal upptill eller nedtill 1...10 mm² flexibel med ändhylsa |
| Längd avisolering: | 15 mm för anslutning upptill eller nedtill |
| Åtdragningsmoment: | 2 N.m upptill eller nedtill |
| Jordfelsskydd: | Integrerat |
| Marknadssegment: | BostäderLiten kommersiell verksamhet |
| Kompatibilitetskod: | IDPN |
| Standarder: | EN/IEC 61009-2-1 |
|---|---|
| Produktcertifieringar: | VDE |
| IP-kapslingsklass: | IP20 i enlighet med IEC 60529IP40 (modulärt kapsling) i enlighet med IEC 60529 |
| Föroreningsgrad: | 3 |
| Överspänningskategori: | III i enlighet med IEC 60364 |
| Elektromagnetisk kompatibilitet: | 8/20 µs impulsbeständighet, 250 A i enlighet med EN/IEC 61009-2-1 |
| Tropikalise: | 2 i enlighet med IEC 60068-1 |
| Relativ luftfuktighet: | 95 % vid 55 °C |
| Omgivningstemperatur vid drift: | -25...60 °C |
| Omgivande lufttemperatur vid lagring: | -40...85 °C |
| Hållbarhet: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3606480484360 |
|---|
