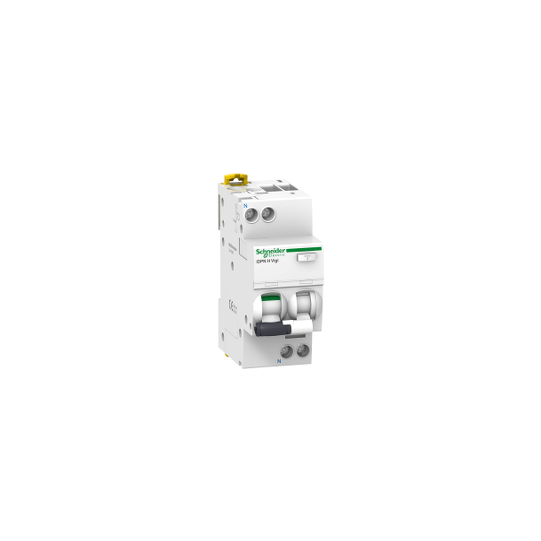

Acti9 iDPN H Vigi - Jordfelsbrytare med integrerat överströmsskydd - 1P+N - 16A - C-karakteristik - 10000A - 30mA - typ A-SI - A9D38616
SKU : A9D38616
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Acti9 iDPN H Vigi - Jordfelsbrytare med integrerat överströmsskydd - 1P+N - 16A - C-karakteristik - 10000A - 30mA - typ A-SI - A9D38616
BESKRIVNING
| Produktsortiment: | IDPN Vigi |
|---|---|
| Serie: | Acti 9 |
| Produktnamn: | Acti 9 iDPN Vigi |
| Produkt eller komponenttyp: | Jordfelsbrytare med överströmsskydd (RCBO) |
| Enhetens kortnamn: | IDPN H Vigi |
| Enhetsapplikation: | Distribution |
| Polbeskrivning: | 1P + N |
| Antal skyddade poler: | 1 |
| Nolledarposition: | Vänster |
| [In] nominell ström: | 16 A |
| Nätverkstyp: | AC |
| Utlösningsteknik: | Termisk-magnetisk |
| Kurvkod: | C |
| Jordfelsbrytare: | 30 mA |
| Tidsfördröjning för jordfelsskydd: | Omedelbar |
| Jordfelskyddsklass: | Typ A-SI (Super Immunised) |
| Brytförmåga: | 10000 A Icn vid 220...240 V AC 50 Hz i enlighet med EN/IEC 61009-2-1 |
| Lämplig för isolering: | Ja i enlighet med EN/IEC 60947-2 |
| Enhetens placering i systemet: | Utgående |
|---|---|
| Nätverksfrekvens: | 50 Hz |
| [Ue] nominell driftspänning: | 220...240 V AC 50 Hz |
| Magnetisk utlösningsgräns: | 5...10 x In |
| Jordfelstriggerteknik: | Spänningsoberoende |
| [Ics] Nominell servicebrytförmåga: | 7500 A 75 % x Icn vid 220...240 V AC 50 Hz i enlighet med EN/IEC 61009-2-1 |
| Nominell bryt- och inkopplingsförmåga: | Idm 10000 A vid 220...240 V AC 50 Hz i enlighet med EN/IEC 61009-2-1 |
| Begränsningsklass: | 3 i enlighet med EN/IEC 61009-2-1 |
| [Ui] nominell isolationsspänning: | 400 V AC 50 Hz |
| [Uimp] nominell impulsspänning: | 4 kV |
| Kontaktpositionsindikator: | Ja |
| Kontrolltyp: | Vippomkopplare |
| Lokal signalering: | PÅ, AV, felutlösning |
| Monteringssätt: | Clip-on |
| Monteringsstöd: | DIN-skena |
| Kompatibilitet med skensystem och fördelningsblock: | Topp eller botten: JA |
| 9 mm moduler: | 4 |
| Höjd: | 85 mm |
| Bredd: | 36 mm |
| Djup: | 73 mm |
| Produktvikt: | 125 g |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 20000 cykler |
| Beskrivning av låsalternativ: | Hänglåsanordning |
| Anslutningar - terminaler: | Enkelterminal topp eller botten 1...16 mm² styvEnkelterminal topp eller botten 1...10 mm² flexibelEnkelterminal topp eller botten 1...10 mm² flexibel med hylsa |
| Ledningsavisoleringslängd: | 15 mm för topp- eller bottenanslutning |
| Åtdragningsmoment: | 2 N.m topp eller botten |
| Jordfelsskydd: | Integrerad |
| Marknadssegment: | Små kommersiellaBostäder |
| Kompatibilitetskod: | IDPN |
| Standarder: | EN/IEC 61009-2-1 |
|---|---|
| Produktcertifieringar: | VDE |
| IP-kapslingsklass: | IP20 i enlighet med IEC 60529IP40 (modulärt kapsling) i enlighet med IEC 60529 |
| Föroreningsgrad: | 3 |
| Överspänningskategori: | III i enlighet med IEC 60364 |
| Elektromagnetisk kompatibilitet: | 8/20 µs impulsbeständighet, 3000 A i enlighet med EN/IEC 61009-2-1 |
| Tropikalisering: | 2 i enlighet med IEC 60068-1 |
| Relativ fuktighet: | 95 % vid 55 °C |
| Omgivande lufttemperatur vid drift: | -25...60 °C |
| Omgivande lufttemperatur för lagring: | -40...85 °C |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606480484421 |
|---|
