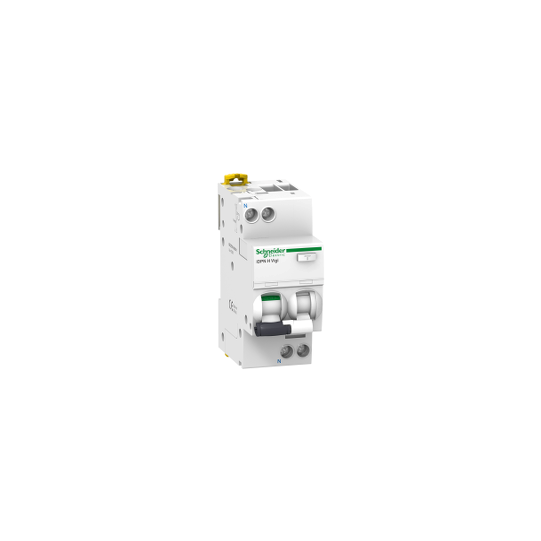

Acti9 iDPN H Vigi - Jordfelsbrytare med överströmsskydd - 1P+N - 25A - C-kurva - 10000A - 300mA - typ A - A9D47625
SKU : A9D47625
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Acti9 iDPN H Vigi - Jordfelsbrytare med överströmsskydd - 1P+N - 25A - C-kurva - 10000A - 300mA - typ A - A9D47625
BESKRIVNING
| Produktserie: | IDPN Vigi |
|---|---|
| Serie: | Acti 9 |
| Produktnamn: | Acti 9 iDPN Vigi |
| Typ av produkt eller komponent: | Jordfelsbrytare med överströmsskydd (RCBO) |
| Kort beskrivning av enhet: | IDPN H Vigi |
| Applikation för enhet: | Distribution |
| Beskrivning av poler: | 1P + N |
| Antal skyddade poler: | 1 |
| Neutralposition: | Vänster |
| [In] nominell ström: | 25 A |
| Nätverkstyp: | AC |
| Utlösningsteknologi: | Termomagnetisk |
| Kännetecknande kurva: | C |
| Jordfelsbrytare känslighet: | 300 mA |
| Jordfelsskydd tidsfördröjning: | Momentan |
| Jordfelsbrytartyp: | Typ A |
| Brytförmåga: | 10000 A Icn vid 220...240 V AC 50 Hz i enlighet med EN/IEC 61009-2-1 |
| Lämplig för isolering: | Ja i enlighet med EN/IEC 60947-2 |
| Enhetens plats i systemet: | Utgående |
|---|---|
| Nätverksfrekvens: | 50 Hz |
| [Ue] nominell driftspänning: | 220...240 V AC 50 Hz |
| Magnetisk utlösningsgräns: | 5...10 x In |
| Teknologi för jordfelsutlösning: | Spänningsoberoende |
| [Ics] nominell servicebrytförmåga: | 7500 A 75 % x Icn vid 220...240 V AC 50 Hz i enlighet med EN/IEC 61009-2-1 |
| Nominell brytförmåga och tillkopplingsförmåga: | Idm 10000 A vid 220...240 V AC 50 Hz i enlighet med EN/IEC 61009-2-1 |
| Begränsningsklass: | 3 i enlighet med EN/IEC 61009-2-1 |
| [Ui] nominell isolationsspänning: | 400 V AC 50 Hz |
| [Uimp] nominell impulshållfasthetsspänning: | 4 kV |
| Kontaktpositionsindikator: | Ja |
| Kontrolltyp: | Vippa |
| Lokal signalering: | TILL, FRÅN, felutlösning |
| Monteringssätt: | Clip-on |
| Monteringsfäste: | DIN-skena |
| Kompatibilitet med skensamlingsskena och fördelningsblock: | Överst eller nederst: JA |
| 9 mm moduler: | 4 |
| Höjd: | 85 mm |
| Bredd: | 36 mm |
| Djup: | 73 mm |
| Produktvikt: | 125 g |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 10000 cykler |
| Beskrivning av låsalternativ: | Hänglåsanordning |
| Anslutningar - terminaler: | Enkelanslutning upptill eller nedtill 1...16 mm² stelEnkelanslutning upptill eller nedtill 1...10 mm² flexibelEnkelanslutning upptill eller nedtill 1...10 mm² flexibel med ändhylsa |
| Avskalningslängd: | 15 mm för anslutning upptill eller nedtill |
| Åtdragningsmoment: | 2 N.m upptill eller nedtill |
| Jordfelsbrytare: | Integrerad |
| Marknadssegment: | Små kommersiellaBostäder |
| Kompatibilitetskod: | IDPN |
| Standarder: | EN/IEC 61009-2-1 |
|---|---|
| Produktcertifieringar: | VDE |
| IP-kapslingsklass: | IP20 i enlighet med IEC 60529IP40 (modulärt hölje) i enlighet med IEC 60529 |
| Föroreningsgrad: | 3 |
| Överspänningskategori: | III i enlighet med IEC 60364 |
| Elektromagnetisk kompatibilitet: | 8/20 µs impulshållfasthet, 250 A i enlighet med EN/IEC 61009-2-1 |
| Tropikalisering: | 2 i enlighet med IEC 60068-1 |
| Relativ luftfuktighet: | 95 % vid 55 °C |
| Omgivningstemperatur vid drift: | -25...60 °C |
| Omgivningstemperatur för lagring: | -40...85 °C |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3606480484506 |
|---|
