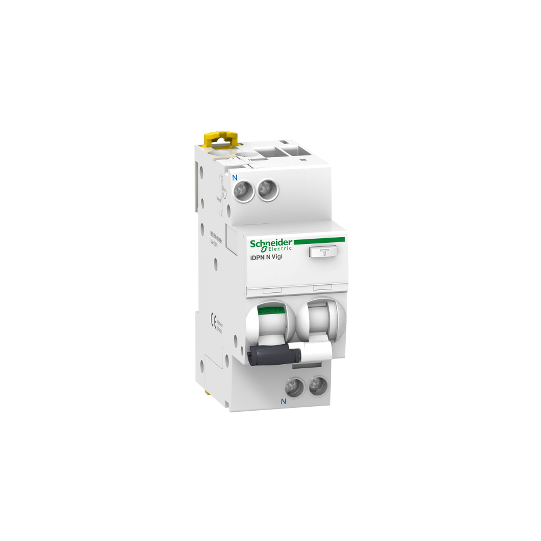

Acti9 iDPN N Vigi - Personskyddsbrytare - 1P+N - 20A - C-kurva - 6000A - 30mA - typ A-SI - A9D33620
SKU : A9D33620
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Acti9 iDPN N Vigi - Personskyddsbrytare - 1P+N - 20A - C-kurva - 6000A - 30mA - typ A-SI - A9D33620
BESKRIVNING
| Produktsortiment: | IDPN Vigi |
|---|---|
| Serie: | Acti 9 |
| Produktnamn: | Acti 9 iDPN Vigi |
| Produkt eller komponenttyp: | Jordfelsbrytare med överströmsskydd (RCBO) |
| Enhets kortnamn: | IDPN N Vigi |
| Apparatanvändning: | Distribution |
| Beskrivning av poler: | 1P + N |
| Antal skyddade poler: | 1 |
| Neutral position: | Vänster |
| [In] märkström: | 20 A |
| Nätverkstyp: | AC |
| Utlösningsenhetsteknik: | Termisk-magnetisk |
| Kurvkod: | C |
| Jordfelsbrytar känslighet: | 30 mA |
| Jordfelsbrytar fördröjning: | Omedelbar |
| Jordfelsbrytar klass: | Typ A-SI (Super Immunised) |
| Brytförmåga: | 6000 A Icn vid 220...240 V AC 50 Hz enligt EN/IEC 61009-2-1 |
| Lämplighet för isolering: | Ja enligt EN/IEC 60947-2 |
| Enhetens placering i systemet: | Utgående |
|---|---|
| Nätverksfrekvens: | 50 Hz |
| [Ue] nominell driftspänning: | 220...240 V AC 50 Hz |
| Magnetisk utlösningsgräns: | 5...10 x In |
| Jordfelsbrytar utlösningsteknik: | Spänningsoberoende |
| [Ics] nominell brytförmåga: | 6000 A 100 % x Icn vid 220...240 V AC 50 Hz enligt EN/IEC 61009-2-1 |
| Märk bryt- och slutningskapacitet: | Idm 6000 A vid 220...240 V AC 50 Hz enligt EN/IEC 61009-2-1 |
| Begränsningsklass: | 3 enligt EN/IEC 61009-2-1 |
| [Ui] nominell isolationsspänning: | 400 V AC 50 Hz |
| [Uimp] nominell impuls tålspänning: | 4 kV |
| Kontaktpositionsindikator: | Ja |
| Kontrolltyp: | Vippomkopplare |
| Lokal signalering: | PÅ, AV, fellarm |
| Monteringssätt: | Clip-on |
| Monteringsstöd: | DIN-skena |
| Kam-busbar och fördelningsblock kompatibilitet: | Övre eller undre: JA |
| 9 mm moduler: | 4 |
| Höjd: | 85 mm |
| Bredd: | 36 mm |
| Djup: | 73 mm |
| Produktvikt: | 125 g |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 20000 cykler |
| Låsningsalternativ beskrivning: | Hänglåsanordning |
| Anslutningar - terminaler: | Enkel terminal topp eller botten 1...16 mm² styvEnkel terminal topp eller botten 1...10 mm² flexibelEnkel terminal topp eller botten 1...10 mm² flexibel med ändhylsa |
| Ledarisoleringens avskalningslängd: | 15 mm för övre eller undre anslutning |
| Åtdragningsmoment: | 2 N.m topp eller botten |
| Jordfelsbrytare: | Integrerad |
| Marknadssegment: | BostäderLiten kommersiell |
| Kompatibilitetskod: | IDPN |
| Standarder: | EN/IEC 61009-2-1 |
|---|---|
| Produktcertifieringar: | VDERCM |
| IP-skyddsnivå: | IP20 enligt IEC 60529IP40 (modulärt kapsling) enligt IEC 60529 |
| Föroreningsgrad: | 3 |
| Överspänningskategori: | III enligt IEC 60364 |
| Elektromagnetisk kompatibilitet: | 8/20 µs impuls motstånd, 3000 A enligt EN/IEC 61009-2-1 |
| Tropikalisering: | 2 enligt IEC 60068-1 |
| Relativ fuktighet: | 95 % vid 55 °C |
| Omgivningstemperatur för drift: | -25...60 °C |
| Omgivningstemperatur för lagring: | -40...85 °C |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606480472169 |
|---|
