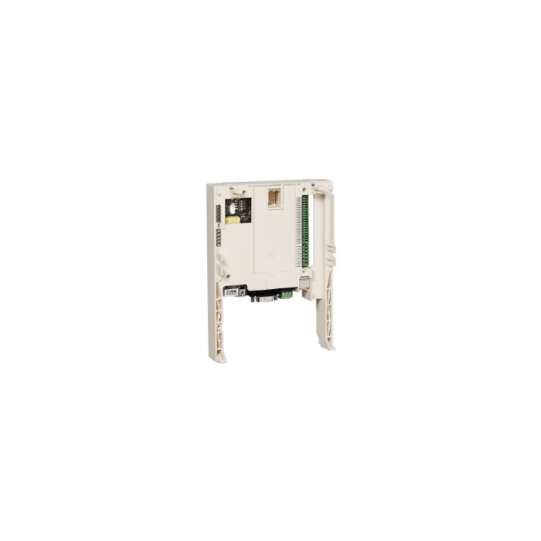

ATV IMC-drivkontrollkort typ S-lösningar - VW3A3521S0
SKU : VW3A3521S0
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
ATV IMC-drivkontrollkort typ S-lösningar - VW3A3521S0
BESKRIVNING
| Produktsortiment: | Altivar IMC |
|---|---|
| Typ av produkt eller komponent: | Styrkort för frekvensomriktare |
| Modulkonfiguration: | Konfigurerad och programmerad med SoMachine-programvara |
| Produktspecifik applikation: | För lösningar |
| Antal diskreta I/O: | 16 |
| Antal analoga I/O: | 4 |
| Antal diskreta ingångar: | 6 diskreta ingångar för input4 diskreta ingångar för snabb ingång |
|---|---|
| Diskret ingångstyp: | Konfigurerbar som enfasig räknare (LI51, LI59)Konfigurerbar för inkrementell givare (LI51, LI52)Konfigurerbar för inkrementell givare (LI59, LI60) |
| Diskret ingångslogik: | Positiv logik (sink) för snabb ingångSink eller källa (positiv/negativ) för ingång |
| Diskret ingångsspänning: | 24...30 V |
| Diskret ingångsspänningstyp: | DC |
| Antal gemensamma punkter: | 1 gemensam punkt för analog utgång1 gemensam punkt för analog ingång3 gemensamma punkter för logisk ingång |
| Garanti för spänningstillstånd1: | >= 11 V för logisk ingång |
| Spänningsläge 0 garanterat: | |
| Ingångsimpedans: | 500 Ohm för analog utgång4.4 kOhm för logisk ingång |
| Ingångsfrekvens: | |
| Antal diskreta utgångar: | 6 diskreta utgångar för transistorutgång |
| Diskret utgångslogik: | Positiv logik (källa) |
| Diskret utgångsspänning: | 24...30 V DC för transistorutgång |
| Diskret utgångsström: | 2 A för transistorutgång (LO51...LO56) |
| Utgångskompatibilitet: | Nivå 1 PLC för transistorutgång |
| Absolut noggrannhetsfel: | +/- 1 % för en temperaturvariation 60 °C (analog ingång)+/- 1 % för en temperaturvariation 60 °C (analog utgång) |
| Kortslutningsskydd: | Med kortslutningsskydd för utgång och snabb utgång |
| Överspänningsskydd: | Med överspänningsskydd för utgång och snabb utgång |
| Överbelastningsskydd: | Med överbelastningsskydd för utgång och snabb utgång |
| Antal analoga ingångar: | 2 |
| Analog ingångstyp: | Konfigurerbar spänning eller ström |
| Analogt ingångsområde: | 0...20 mA0...5 V |
| Analog ingångsupplösning: | 10 bitar |
| Antal analoga utgångar: | 2 |
| Analogt utgångsområde: | 0...20 mA |
| Analog utgångsupplösning: | 12 bitar |
| Linjäritetsfel: | +/- 0.4 % av maxvärdet för analog ingång+/- 0.2 % av maxvärdet för analog utgång |
| [Us] Märkspänning: | 24 V DC |
| Gränser för matningsspänning: | 19...30 V |
| Minnesbeskrivning: | Internt RAM |
| Integrerad anslutningstyp: | MDI/MDX-port |
| CANopen funktionsprofil: | DR 303-1DS 301 V4.02 |
| Nivå eller klass: | Klass M20 - |
| Kommunikationstjänst: | 10 PDO per slav (sändning/emission)320 TPDO och RPDO maxi |
| Överföringshastighet: | 1000 kbit/s med 20 m kabel CANopen500 kbit/s med 100 m kabel CANopen250 kbit/s med 250 m kabel CANopen125 kbit/s med 500 m kabel CANopen50 kbit/s med 1000 m kabel CANopen20 kbit/s med 2500 m kabel CANopen |
| Lokal signalering: | 1 lysdiod grön/gul för ETH (Ethernet-aktivitet)1 lysdiod grön/röd för CAN (CANopen-aktivitet)1 lysdiod grön/röd för USER (programmerbar)1 lysdiod grön/röd för NS (nätverksstatus)1 lysdiod grön/röd för MS (modulstatus) |
| Elektrisk anslutning: | 3 anslutningar med skruvklämma - 1 anslutning med avtagbar skruvklämma - 3 kontakter - 1 anslutning - mini B USB för programmering med SoMachine-programvara1 hankontakt - SUB-D 9 för anslutning till CANopen-bussen1 anslutning - RJ45 för programmering med SoMachine-programvara/Ethernet Modbus TCP-nätverk |
| Åtdragningsmoment: | 0.25 N.m |
| Tillhörande komplett produkt: | ATV61ATV71TCSXCNAMUM3P |
| Produktvikt: | 0.185 kg |
| Status för hållbart erbjudande: | Ej Green Premium-produkt |
|---|---|
| RoHS (datumkod: ÅÅVV): | Kompatibel - sedan 1015 - Schneider Electrics deklaration om överensstämmelse |
| Garantiperiod: | 18 månader |
| EAN-kod: | 3606480284748 |
|---|---|
| Kontext: |
ATV-IMC Integrerat styrkort för Altivar 61 och 71 frekvensomriktare. En smartare drivenhet
Ett öppnare människa-maskin-gränssnitt
Öppen och kommunikativ
|
