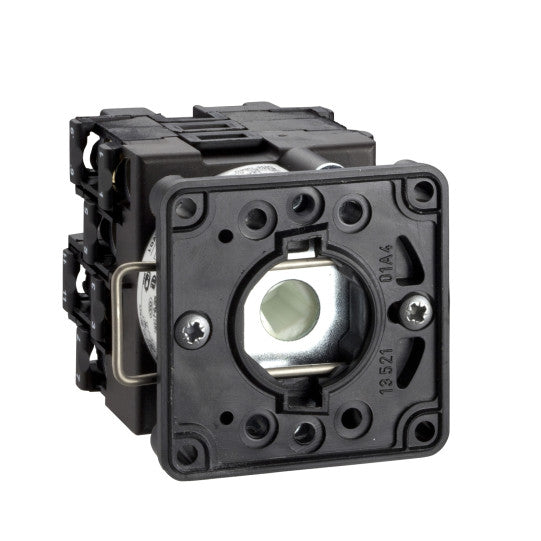

Omkopplare – 2-polig – 45° – 12 A – för Ø 22 mm – K1D002U
SKU : K1D002U
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Omkopplare – 2-polig – 45° – 12 A – för Ø 22 mm – K1D002U
BESKRIVNING
| Produktserie: | Harmony K |
|---|---|
| Produkt- eller komponenttyp: | Kamomkopplarstomme |
| Komponentnamn: | K1 |
| [Ith] konventionell termisk ström i fri luft: | 12 A |
| Underenhetens sammansättning: | Kontaktblock + fästplatta |
| Kamomkopplingsfunktion: | Växlingsbrytare |
| Frånläge: | Med frånläge |
| Polbeskrivning: | 2P |
| Kopplingslägen: | Höger: 0° - 45°Vänster: 0° - 315° |
| Monteringsplats: | Framsida |
| Monteringssätt: | Ø 22 mm hål |
| Frontramsmaterial: | Plast |
| Växlingsvinkel: | 45 ° |
|---|---|
| [Ui] Nominell isolationsspänning: | 690 V (föroreningsgrad 3) enligt IEC 60947-1 |
| [Ithe] konventionell kapslad termisk ström: | 10 A |
| Märkt driftseffekt i W: | 10500 W AC-21, 550...600 V 3 faser i enlighet med IEC 947-31100 W AC-3, 230 V 3 faser i enlighet med IEC 947-31500 W AC-23A, 230 V 3 faser i enlighet med IEC 947-31500 W AC-3, 400 V 1 fas i enlighet med IEC 947-31500 W AC-3, 400 V 3 faser i enlighet med IEC 947-31500 W AC-3, 500 V 3 faser i enlighet med IEC 947-31500 W AC-3, 690 V 3 faser i enlighet med IEC 947-32200 W AC-23A, 400 V 3 faser i enlighet med IEC 947-32200 W AC-23A, 500 V 3 faser i enlighet med IEC 947-32200 W AC-23A, 690 V 3 faser i enlighet med IEC 947-34800 W AC-21, 230 V 3 faser i enlighet med IEC 947-3600 W AC-3, 230 V 1 fas i enlighet med IEC 947-38300 W AC-21, 400 V 3 faser i enlighet med IEC 947-3 |
| [Ie] nominell driftström AC: | 1.8 A vid 690 V AC-3 3 faser enligt IEC 947-32.8 A vid 500 V AC-3 3 faser enligt IEC 947-32.8 A vid 690 V AC-23A 3 faser enligt IEC 947-33.3 A vid 400 V AC-3 3 faser enligt IEC 947-33.8 A vid 500 V AC-23A 3 faser enligt IEC 947-34.6 A vid 230 V AC-3 3 faser enligt IEC 947-34.8 A vid 400 V AC-23A 3 faser enligt IEC 947-35.6 A vid 230 V AC-23A 3 faser enligt IEC 947-31 A vid 500 V AC-15 enligt IEC 947-5-12 A vid 400 V AC-15 enligt IEC 947-5-13 A vid 230 V AC-15 enligt IEC 947-5-1 |
| Elektrisk livslängd: | 1000000 cykler AC-151000000 cykler AC-21500000 cykler AC-23500000 cykler AC-3 |
| Maximal driftfrekvens: | 2.5 cyk/min AC-212.5 cyk/min AC-232.5 cyk/min AC-38.333 cyk/min AC-15 |
| Kortslutningsström: | 10000 A |
| Kortslutningsskydd: | 16 A smältsäkring, typ gG |
| [Uimp] Nominell impulsöverspänningshållfasthet: | 4 kV i frånskiljningsfunktion6 kV enligt IEC 947-1 |
| Kontaktdrift: | Långsamt brytande |
| Positiv öppning: | Med |
| Elektrisk anslutning: | Klamskruvklämmor flexibel, klämkapacitet: 2 x 1,5 mm²Klamskruvklämmor solid, klämkapacitet: 1 x 2,5 mm² |
| Mekanisk hållbarhet: | 1000000 cykler |
| Produktvikt: | 0.11 kg |
| Kompatibilitetskod: | K1D |
| Standarder: | EN/IEC 60947-3 för effektkretsEN/IEC 60947-5-1 för styrkretsCENELEC EN 50013 |
|---|---|
| Produktcertifieringar: | CSA 240 V 1 hk 1 fasCSA 240 V 3 hp 3 faser 2 -pol(er)UL 240 V 1 hk 3 faserUL 240 V 0.33 hk 1 fas 2 -pol(er) |
| Skyddsbehandling: | TC |
| Omgivande lufttemperatur för drift: | -25...55 °C |
| Omgivande lufttemperatur för förvaring: | -40...70 °C |
| Stöttålighet: | 30 gn enligt IEC 68-2-27 |
| Vibrationsbeständighet: | 5 gn enligt IEC 68-2-6 (f = 10...150 Hz) |
| Överspänningskategori: | Klass II enligt IEC 536Klass II enligt NF C 20-030 |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110443752 |
|---|
