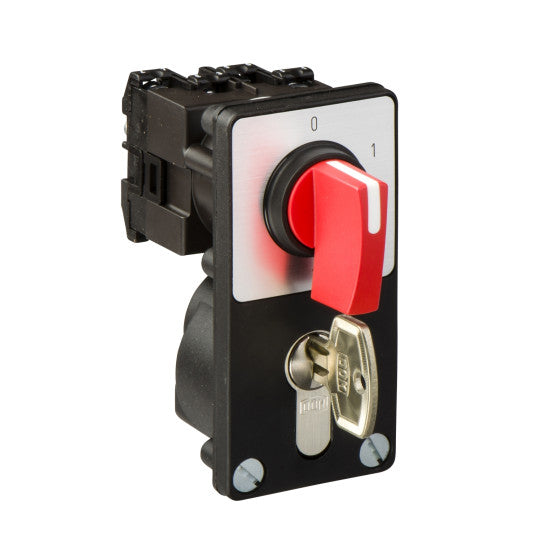

Kamomkopplare start – 1-polig – 60 ° – 12 A – frontmontage – rött vred – K1D032RZ2
SKU : K1D032RZ2
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Kamomkopplare start – 1-polig – 60 ° – 12 A – frontmontage – rött vred – K1D032RZ2
BESKRIVNING
| Produktsortiment: | Harmony K |
|---|---|
| Produkt eller komponenttyp: | Komplett kamströmställare |
| Komponentnamn: | K1 |
| [Ith] konventionell termisk ström i fri luft: | 12 A |
| Produktmontering: | Frontmontering |
| Fästmetod: | 6 skruvar Ø 5.2 mm |
| Typ av kamomkopplarhuvud: | Med frontplatta 55 x 100 mm |
| Typ av manöverdon: | Rött handtag |
| Låsning av vridhandtag: | Med |
| Presentation av legend: | Med metalllegend, 0 - 1 - 2 - 3 svart markering |
| Kamomkopplingsfunktion: | Startväljare |
| Retur: | Utan |
| Av-läge: | Med Av-läge |
| Polbeskrivning: | 1P |
| Brytarlägen: | Höger: 0° - 60° - 120° - 180° |
| Kapslingsklass IP: | IP40 enligt IEC 529IP40 enligt NF C 20-010 |
| Omkopplingsvinkel: | 60 ° |
|---|---|
| [Ui] nominell isolationsspänning: | 690 V (föroreningsgrad 3) enligt IEC 60947-1 |
| [Ithe] konventionell sluten termisk ström: | 10 A |
| Nominell driftseffekt i W: | 10500 W AC-21, 500...660 V 3 faser enligt IEC 60947-31100 W AC-3, 230 V 3 faser enligt IEC 60947-31500 W AC-23A, 230 V 3 faser enligt IEC 60947-31500 W AC-3, 400 V 1 fas enligt IEC 60947-31500 W AC-3, 400 V 3 faser enligt IEC 60947-31500 W AC-3, 500 V 3 faser enligt IEC 60947-31500 W AC-3, 690 V 3 faser enligt IEC 60947-32200 W AC-23A, 400 V 3 faser enligt IEC 60947-32200 W AC-23A, 500 V 3 faser enligt IEC 60947-32200 W AC-23A, 690 V 3 faser enligt IEC 60947-34800 W AC-21, 230 V 3 faser enligt IEC 60947-3600 W AC-3, 230 V 1 fas enligt IEC 60947-38300 W AC-21, 400 V 3 faser enligt IEC 60947-3 |
| [Ie] nominell driftström AC: | 1 A vid 500 V AC-15 enligt IEC 60947-5-12 A vid 400 V AC-15 enligt IEC 60947-5-13 A vid 230 V AC-15 enligt IEC 60947-5-11.8 A vid 690 V AC-3 3 faser enligt IEC 60947-32.8 A vid 500 V AC-3 3 faser enligt IEC 60947-32.8 A vid 690 V AC-23A 3 faser enligt IEC 60947-33.3 A vid 400 V AC-3 3 faser enligt IEC 60947-33.8 A vid 500 V AC-23A 3 faser enligt IEC 60947-34.6 A vid 230 V AC-3 3 faser enligt IEC 60947-34.8 A vid 400 V AC-23A 3 faser enligt IEC 60947-35.6 A vid 230 V AC-23A 3 faser enligt IEC 60947-3 |
| Elektrisk hållbarhet: | 1000000 cykler AC-151000000 cykler AC-21500000 cykler AC-23500000 cykler AC-3 |
| Maximal driftfrekvens: | 2.5 cyc/mn AC-212.5 cyc/mn AC-232.5 cyc/mn AC-38.333 cyc/mn AC-15 |
| Kortslutningsström: | 10000 A |
| Kortslutningsskydd: | 16 A säkring, typ gG |
| [Uimp] nominell impulsspänning: | 4 kV vid isoleringsfunktion6 kV enligt IEC 60947-1 |
| Kontaktfunktion: | Långsam brytning |
| Positiv öppning: | Med |
| Elektrisk anslutning: | Klämmor med fastskruvade terminaler flexibla, klämmkapacitet: 2 x 1.5 mm²Klämmor med fastskruvade terminaler massiva, klämmkapacitet: 1 x 2.5 mm² |
| Mekanisk hållbarhet: | 1000000 cykler |
| CAD total bredd: | 55 mm |
| CAD total höjd: | 100 mm |
| CAD totalt djup: | 63 mm |
| Produktvikt: | 0.17 kg |
| Kompatibilitetskod: | K1D |
| Standarder: | CENELEC EN 50013EN/IEC 60947-3 för kraftkretsEN/IEC 60947-5-1 för styrkrets |
|---|---|
| Produktcertifieringar: | CSA 240 V 1 hp 1 fasCSA 240 V 3 hp 3 faser 2 pol(er)UL 240 V 1 hp 3 faserUL 240 V 0.33 hp 1 fas 2 pol(er) |
| Skyddsbehandling: | TC |
| Omgivande lufttemperatur för drift: | -25...55 °C |
| Omgivande lufttemperatur för lagring: | -40...70 °C |
| Stötbeständighet: | 30 gn enligt IEC 68-2-27 |
| Vibrationsbeständighet: | 5 gn (f= 10...150 Hz) enligt IEC 68-2-6 |
| Elektrisk stötklass: | Klass II enligt IEC 536Klass II enligt NF C 20-030 |
| REACh-förordningen: | Fri från ämnen som inger mycket stora betänkligheter över tröskelvärdetREACh-fri från SVHC |
| EAN-kod: | 3389110725261 |
|---|
