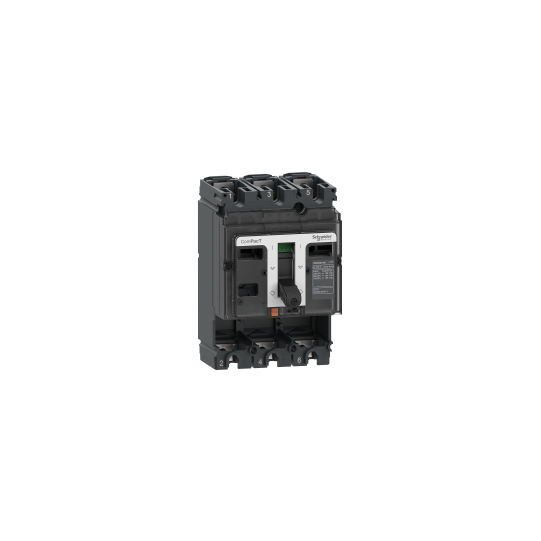

Grundram för effektbrytare, ComPacT NSX100F DC, 36 kA vid 750 VDC, 100 A, utan utlösningsenhet, 3 poler - C10F3D
SKU : C10F3D
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Grundram för effektbrytare, ComPacT NSX100F DC, 36 kA vid 750 VDC, 100 A, utan utlösningsenhet, 3 poler - C10F3D
BESKRIVNING
| Serie: | ComPacT new generation |
|---|---|
| Produktsortiment: | ComPacT NSX100...250 DC new generation |
| Produktnamn: | ComPacT NSX DC new generation |
| Enhetens kortnamn: | NSX100F DC |
| Produkt eller komponenttyp: | Basram |
| Apparatanvändning: | Distribution |
| Beskrivning av poler: | 3P |
| [In] märkström: | 100 A vid 40 °C |
| [Ue] nominell driftspänning: | 750 V DC överensstämmer med IEC 60947-2 |
| Nätverkstyp: | DC |
| Lämplig för isolering: | Ja överensstämmer med EN/IEC 60947-2 |
| Användningskategori: | Kategori A |
| Brytförmåga: | 36 kA Icu vid 250 V DC 1P överensstämmer med IEC 60947-236 kA Icu vid 24...125 V DC 1P överensstämmer med IEC 60947-236 kA Icu vid 500 V DC 2P överensstämmer med IEC 60947-236 kA Icu vid 750 V DC 3P överensstämmer med IEC 60947-2 |
| Brytförmåga, kod: | F 36 kA 750 V DC |
| Typ av styrning: | Vippomkopplare |
| Monteringssätt: | Fast |
| [Ui] isolationsmärkspänning: | 750 V DC överensstämmer med IEC 60947-2 |
|---|---|
| [Uimp] nominell impulsöverspänningshållfasthet: | 8 kV överensstämmer med IEC 60947-2 |
| [Ics] nominell arbetsbrytförmåga: | 36 kA vid 250 V DC överensstämmer med IEC 60947-2 (1P)36 kA vid 24...125 V DC överensstämmer med IEC 60947-2 (1P)36 kA vid 500 V DC överensstämmer med IEC 60947-2 (2P)36 kA vid 750 V DC överensstämmer med IEC 60947-2 (3P) |
| Maximal brytningstid: | 10 ms |
| Mekanisk hållbarhet: | 10000 cykler överensstämmer med IEC 60947-2 |
| Elektrisk hållbarhet: | 10000 cykler 250 V DC In/2 överensstämmer med IEC 60947-210000 cykler 500 V DC In/2 överensstämmer med IEC 60947-210000 cykler 750 V DC In/2 överensstämmer med IEC 60947-25000 cykler 250 V DC In överensstämmer med IEC 60947-25000 cykler 500 V DC In överensstämmer med IEC 60947-25000 cykler 750 V DC In överensstämmer med IEC 60947-2 |
| Monteringsstöd: | Bakplatta |
| Uppström-anslutning: | Framsida |
| Nedström-anslutning: | Framsida |
| Anslutningsavstånd: | 35 mm |
| Skyddstyp: | Utan skydd |
| Bredd: | 105 mm |
| Höjd: | 161 mm |
| Djup: | 86 mm |
| Kompatibilitetskod: | NSX100 |
| Standarder: | IEC 60947-2 |
|---|---|
| Produktcertifieringar: | ASEFAKEMALCIEASTA |
| Föroreningsgrad: | 3 överensstämmer med IEC 60664-1 |
| IP-skyddsnivå: | IP40 överensstämmer med IEC 60529 |
| IK-skyddsnivå: | IK07 överensstämmer med EN 50102 |
| Omgivande lufttemperatur vid drift: | -25...70 °C |
| Omgivande lufttemperatur för lagring: | -50...85 °C |
| REACh-förordningen: | Referensen innehåller ämnen som inger mycket stora betänkligheter över tröskelvärdetEU RoHS-direktivet |
| EAN-kod: | 3606481994752 |
|---|
