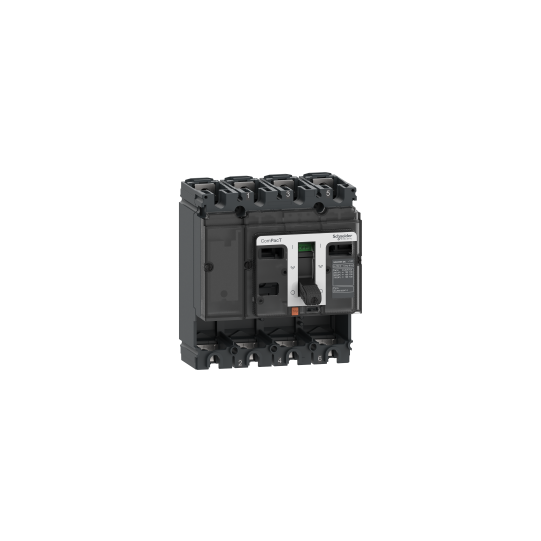

grundenhet för effektbrytare, ComPacT NSX100F DC, 36 kA vid 750 VDC, 100 A, utan utlösningsenhet, 4-polig - C10F4D
SKU : C10F4D
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
grundenhet för effektbrytare, ComPacT NSX100F DC, 36 kA vid 750 VDC, 100 A, utan utlösningsenhet, 4-polig - C10F4D
BESKRIVNING
| Serie: | ComPacT ny generation |
|---|---|
| Produktområde: | ComPacT NSX100...250 DC ny generation |
| Produktnamn: | ComPacT NSX DC ny generation |
| Kort namn på enhet: | NSX100F DC |
| Produkt eller komponenttyp: | Basram |
| Enhetsapplikation: | Distribution |
| Polbeskrivning: | 4P |
| Neutral position: | Vänster |
| [In] märkström: | 100 A vid 40 °C |
| [Ue] märkspänning för drift: | 750 V DC överensstämmer med IEC 60947-2 |
| Nätverkstyp: | DC |
| Lämplighet för isolering: | Ja överensstämmer med EN/IEC 60947-2 |
| Användningskategori: | Kategori A |
| Brytförmåga: | 36 kA Icu vid 250 V DC 1P överensstämmer med IEC 60947-236 kA Icu vid 24...125 V DC 1P överensstämmer med IEC 60947-236 kA Icu vid 500 V DC 2P överensstämmer med IEC 60947-236 kA Icu vid 750 V DC 3P överensstämmer med IEC 60947-2 |
| Brytförmåga kod: | F 36 kA 750 V DC |
| Styrtyp: | Växla |
| Monteringsmetod: | Fast |
| [Ui] isolationsmärkspänning: | 750 V DC överensstämmer med IEC 60947-2 |
|---|---|
| [Uimp] märkimpulsspänning: | 8 kV överensstämmer med IEC 60947-2 |
| [Ics] nominell servicebrytförmåga: | 36 kA vid 250 V DC överensstämmer med IEC 60947-2 (1P)36 kA vid 24...125 V DC överensstämmer med IEC 60947-2 (1P)36 kA vid 500 V DC överensstämmer med IEC 60947-2 (2P)36 kA vid 750 V DC överensstämmer med IEC 60947-2 (3P) |
| Maximal bryttid: | 10 ms |
| Mekanisk hållbarhet: | 10000 cykler överensstämmer med IEC 60947-2 |
| Elektrisk hållbarhet: | 10000 cykler 250 V DC In/2 överensstämmer med IEC 60947-210000 cykler 500 V DC In/2 överensstämmer med IEC 60947-210000 cykler 750 V DC In/2 överensstämmer med IEC 60947-25000 cykler 250 V DC In överensstämmer med IEC 60947-25000 cykler 500 V DC In överensstämmer med IEC 60947-25000 cykler 750 V DC In överensstämmer med IEC 60947-2 |
| Monteringsfäste: | Bakplatta |
| Anslutning uppåt: | Framsida |
| Anslutning nedåt: | Framsida |
| Anslutningsavstånd: | 35 mm |
| Skyddstyp: | Utan skydd |
| Bredd: | 140 mm |
| Höjd: | 161 mm |
| Djup: | 86 mm |
| Kompatibilitetskod: | NSX100 |
| Standarder: | IEC 60947-2 |
|---|---|
| Produktcertifieringar: | KEMAASEFAASTALCIE |
| Föroreningsgrad: | 3 överensstämmer med IEC 60664-1 |
| IP-skyddsgrad: | IP40 överensstämmer med IEC 60529 |
| IK-skyddsgrad: | IK07 överensstämmer med EN 50102 |
| Omgivningstemperatur för drift: | -25...70 °C |
| Omgivningstemperatur för lagring: | -50...85 °C |
| REACh-förordning: | Referensen innehåller ämnen som inger mycket stora betänkligheter över tröskelvärdetEU RoHS-direktiv |
| EAN-kod: | 3606481994813 |
|---|
