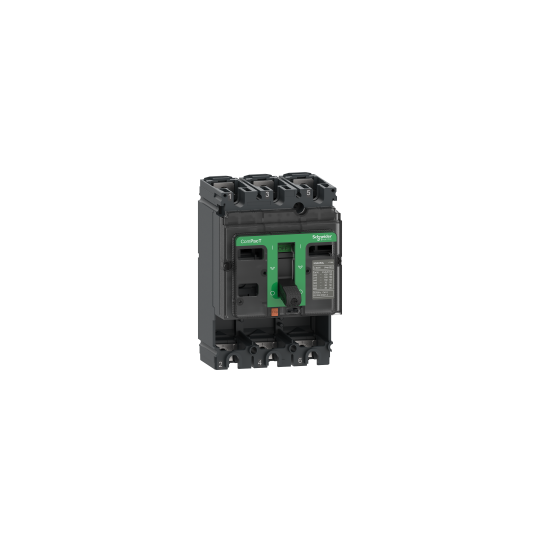

grundram till dvärgbrytare, ComPacT NSX100S, 100 kA vid 415 VAC 50/60 Hz, 100 A, utan utlösningsenhet, 3 poler - C10S3
SKU : C10S3
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
grundram till dvärgbrytare, ComPacT NSX100S, 100 kA vid 415 VAC 50/60 Hz, 100 A, utan utlösningsenhet, 3 poler - C10S3
BESKRIVNING
| Serie: | ComPacT ny generation |
|---|---|
| Produktområde: | ComPacT NSX100...250 ny generation |
| Produktnamn: | ComPacT NSX ny generation |
| Kort enhetsnamn: | NSX100S |
| Produkt eller komponenttyp: | Grundram |
| Enhetsapplikation: | Distribution |
| Polbeskrivning: | 3P |
| [In] märkt ström: | 100 A vid 40 °C |
| [Ue] nominell driftspänning: | 690 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| Nätverkstyp: | AC |
| Nätverksfrekvens: | 50/60 Hz |
| Lämplighet för isolering: | Ja i enlighet med EN/IEC 60947-2 |
| Användningskategori: | Kategori A |
| Brytförmåga: | 100 kA Icu vid 380/415 V AC 50/60 Hz i enlighet med IEC 60947-2120 kA Icu vid 220/240 V AC 50/60 Hz i enlighet med IEC 60947-215 kA Icu vid 660/690 V AC 50/60 Hz i enlighet med IEC 60947-240 kA Icu vid 525 V AC 50/60 Hz i enlighet med IEC 60947-265 kA Icu vid 500 V AC 50/60 Hz i enlighet med IEC 60947-290 kA Icu vid 440 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| Kod för brytförmåga: | S 100 kA 415 V AC |
| Typ av styrning: | Vippa |
| Montering: | Fixerad |
| [Ui] nominell isolationsspänning: | 800 V AC 50/60 Hz i enlighet med IEC 60947-2 |
|---|---|
| [Uimp] nominell impulsöverspänningshållfasthet: | 8 kV i enlighet med IEC 60947-2 |
| [Ics] nominell driftbrytförmåga: | 100 kA vid 380/415 V AC 50/60 Hz i enlighet med IEC 60947-2120 kA vid 220/240 V AC 50/60 Hz i enlighet med IEC 60947-215 kA vid 660/690 V AC 50/60 Hz i enlighet med IEC 60947-240 kA vid 525 V AC 50/60 Hz i enlighet med IEC 60947-265 kA vid 500 V AC 50/60 Hz i enlighet med IEC 60947-290 kA vid 440 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| Mekanisk hållbarhet: | 50000 cykler i enlighet med IEC 60947-2 |
| Elektrisk hållbarhet: | 10000 cykler 690 V AC 50/60 Hz In i enlighet med IEC 60947-220000 cykler 690 V AC 50/60 Hz In/2 i enlighet med IEC 60947-230000 cykler 440 V AC 50/60 Hz In i enlighet med IEC 60947-250000 cykler 440 V AC 50/60 Hz In/2 i enlighet med IEC 60947-2 |
| Monteringsstöd: | Bottenplatta |
| Övre anslutning: | Front |
| Nedre anslutning: | Front |
| Anslutningsavstånd: | 35 mm |
| Skyddstyp: | Utan skydd |
| Bredd: | 105 mm |
| Höjd: | 161 mm |
| Djup: | 86 mm |
| Kompatibilitetskod: | NSX100 |
| Standarder: | EN/IEC 60947-2UL 508 |
|---|---|
| Produktcertifieringar: | ULCSA |
| Föroreningsgrad: | 3 i enlighet med IEC 60664-1 |
| IP-skyddsgrad: | IP40 i enlighet med IEC 60529 |
| IK-skyddsgrad: | IK07 i enlighet med IEC 62262 |
| Omgivningstemperatur för drift: | -25...70 °C |
| Omgivningstemperatur för lagring: | -50...85 °C |
| REACh-förordningen: | Referens innehåller ämnen som inger mycket stora betänkligheter över tröskelvärdetEU RoHS-direktivet |
| EAN-kod: | 3606481999351 |
|---|
