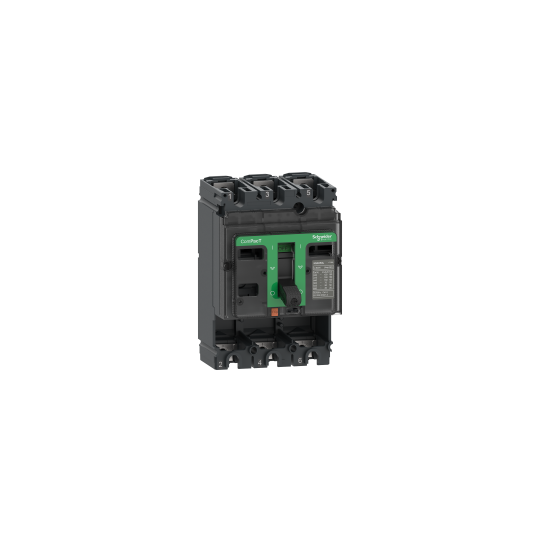

Grundram till effektbrytare, ComPacT NSX160F, 36 kA vid 415 VAC 50/60 Hz, 160 A, utan utlösningsenhet, 3-polig - C16F3
SKU : C16F3
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Grundram till effektbrytare, ComPacT NSX160F, 36 kA vid 415 VAC 50/60 Hz, 160 A, utan utlösningsenhet, 3-polig - C16F3
BESKRIVNING
| Serie: | ComPacT new generation |
|---|---|
| Produktserie: | ComPacT NSX100...250 new generation |
| Produktnamn: | ComPacT NSX new generation |
| Kort namn på enhet: | NSX160F |
| Typ av produkt eller komponent: | Grundstomme |
| Enhetsapplikation: | Distribution |
| Beskrivning av poler: | 3P |
| [In] märkström: | 160 A vid 40 °C |
| [Ue] märkspänning: | 690 V AC 50/60 Hz överensstämmer med IEC 60947-2 |
| Nätverkstyp: | AC |
| Nätverksfrekvens: | 50/60 Hz |
| Lämplig för isolering: | Ja, överensstämmande med EN/IEC 60947-2 |
| Användningskategori: | Kategori A |
| Brytförmåga: | 10 kA vid 600 V AC 50/60 Hz överensstämmer med UL 50885 kA vid 240 V AC 50/60 Hz överensstämmer med UL 50822 kA Icu vid 525 V AC 50/60 Hz överensstämmer med IEC 60947-235 kA Icu vid 440 V AC 50/60 Hz överensstämmer med IEC 60947-236 kA Icu vid 380/415 V AC 50/60 Hz överensstämmer med IEC 60947-28 kA Icu vid 660/690 V AC 50/60 Hz överensstämmer med IEC 60947-285 kA Icu vid 220/240 V AC 50/60 Hz överensstämmer med IEC 60947-235 kA vid 480 V AC 50/60 Hz överensstämmer med UL 50830 kA Icu vid 500 V AC 50/60 Hz överensstämmer med IEC 60947-2 |
| Kod för brytförmåga: | F 36 kA 415 V AC |
| Kontrolltyp: | Vippomkopplare |
| Monteringsmetod: | Fast |
| [Ui] nominell isolationsspänning: | 800 V AC 50/60 Hz överensstämmer med IEC 60947-2 |
|---|---|
| [Uimp] nominell impulsspänning: | 8 kV överensstämmer med IEC 60947-2 |
| [Ics] nominell servicebrytförmåga: | 35 kA vid 440 V AC 50/60 Hz överensstämmer med IEC 60947-236 kA vid 380/415 V AC 50/60 Hz överensstämmer med IEC 60947-285 kA vid 220/240 V AC 50/60 Hz överensstämmer med IEC 60947-222 kA vid 525 V AC 50/60 Hz överensstämmer med IEC 60947-230 kA vid 500 V AC 50/60 Hz överensstämmer med IEC 60947-28 kA vid 660/690 V AC 50/60 Hz överensstämmer med IEC 60947-2 |
| Mekanisk hållbarhet: | 40000 cykler överensstämmer med IEC 60947-2 |
| Elektrisk hållbarhet: | 40000 cykler 440 V AC 50/60 Hz In/2 överensstämmer med IEC 60947-215000 cykler 690 V AC 50/60 Hz In/2 överensstämmer med IEC 60947-220000 cykler 440 V AC 50/60 Hz In överensstämmer med IEC 60947-27500 cykler 690 V AC 50/60 Hz In överensstämmer med IEC 60947-2 |
| Monteringsstöd: | Bottenplatta |
| Övre anslutning: | Framsida |
| Nedre anslutning: | Framsida |
| Anslutningsavstånd: | 35 mm |
| Skyddstyp: | Utan skydd |
| Bredd: | 105 mm |
| Höjd: | 161 mm |
| Djup: | 86 mm |
| Kompatibilitetskod: | NSX160 |
| Standarder: | EN/IEC 60947-2UL 508 |
|---|---|
| Produktcertifieringar: | ULCSA |
| Föroreningsgrad: | 3 överensstämmer med IEC 60664-1 |
| Kapslingsklass IP: | IP40 överensstämmer med IEC 60529 |
| Kapslingsklass IK: | IK07 överensstämmer med IEC 62262 |
| Omgivningstemperatur vid drift: | -25...70 °C |
| Omgivningstemperatur vid lagring: | -50...85 °C |
| REACh-förordningen: | Referens innehåller ämnen som inger mycket stora betänkligheter över tröskelvärdetEU RoHS-direktivet |
| EAN-kod: | 3606481999382 |
|---|
