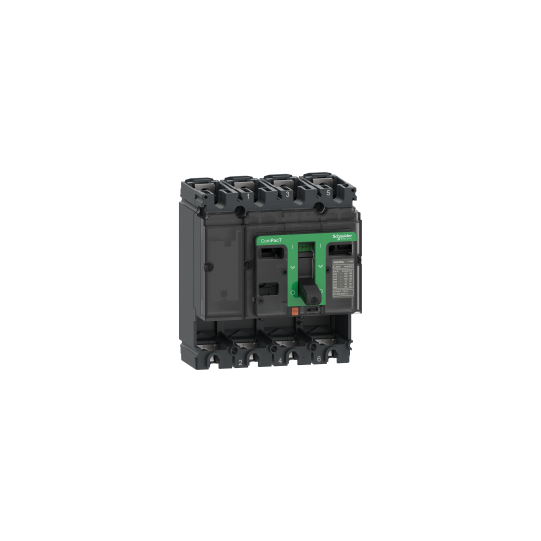

Grundram för effektbrytare, ComPacT NSX250F, 36 kA vid 415 VAC 50/60 Hz, 250 A, utan utlösningsenhet, 4-polig - C25F4
SKU : C25F4
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Grundram för effektbrytare, ComPacT NSX250F, 36 kA vid 415 VAC 50/60 Hz, 250 A, utan utlösningsenhet, 4-polig - C25F4
BESKRIVNING
| Serie: | ComPacT ny generation |
|---|---|
| Produktsortiment: | ComPacT NSX100...250 ny generation |
| Produktnamn: | ComPacT NSX ny generation |
| Kort namn på enhet: | NSX250F |
| Produkt eller komponenttyp: | Enkel stomme |
| Apparatanvändning: | Distribution |
| Polbeskrivning: | 4P |
| Neutral position: | Vänster |
| [In] märkström: | 250 A vid 40 °C |
| [Ue] nominell driftspänning: | 690 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| Nätverkstyp: | AC |
| Nätverksfrekvens: | 50/60 Hz |
| Lämplighet för isolation: | Ja i enlighet med EN/IEC 60947-2 |
| Användningskategori: | Kategori A |
| Brytförmåga: | 85 kA vid 240 V AC 50/60 Hz i enlighet med UL 50822 kA Icu vid 525 V AC 50/60 Hz i enlighet med IEC 60947-235 kA Icu vid 440 V AC 50/60 Hz i enlighet med IEC 60947-236 kA Icu vid 380/415 V AC 50/60 Hz i enlighet med IEC 60947-28 kA Icu vid 660/690 V AC 50/60 Hz i enlighet med IEC 60947-285 kA Icu vid 220/240 V AC 50/60 Hz i enlighet med IEC 60947-235 kA vid 480 V AC 50/60 Hz i enlighet med UL 50830 kA Icu vid 500 V AC 50/60 Hz i enlighet med IEC 60947-215 kA vid 600 V AC 50/60 Hz i enlighet med UL 508 |
| Brytförmåga kod: | F 36 kA 415 V AC |
| Styrtyp: | Vippa |
| Montagetyp: | Fast |
| [Ui] nominell isolationsspänning: | 800 V AC 50/60 Hz i enlighet med IEC 60947-2 |
|---|---|
| [Uimp] nominell impulsöverspänningshållfasthet: | 8 kV i enlighet med IEC 60947-2 |
| [Ics] nominell arbetsbrytförmåga: | 35 kA vid 440 V AC 50/60 Hz i enlighet med IEC 60947-236 kA vid 380/415 V AC 50/60 Hz i enlighet med IEC 60947-285 kA vid 220/240 V AC 50/60 Hz i enlighet med IEC 60947-222 kA vid 525 V AC 50/60 Hz i enlighet med IEC 60947-230 kA vid 500 V AC 50/60 Hz i enlighet med IEC 60947-28 kA vid 660/690 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| Mekanisk hållbarhet: | 20000 cykler i enlighet med IEC 60947-2 |
| Elektrisk livslängd: | 10000 cykler 440 V AC 50/60 Hz In i enlighet med IEC 60947-210000 cykler 690 V AC 50/60 Hz In/2 i enlighet med IEC 60947-220000 cykler 440 V AC 50/60 Hz In/2 i enlighet med IEC 60947-25000 cykler 690 V AC 50/60 Hz In i enlighet med IEC 60947-2 |
| Monteringsstöd: | Bakplatta |
| Övre anslutning: | Framsidan |
| Nedre anslutning: | Framsidan |
| Anslutningsavstånd: | 35 mm |
| Skyddstyp: | Utan skydd |
| Bredd: | 140 mm |
| Höjd: | 161 mm |
| Djup: | 86 mm |
| Kompatibilitetskod: | NSX250 |
| Standarder: | EN/IEC 60947-2UL 508 |
|---|---|
| Produktcertifieringar: | ULCSA |
| Föroreningsgrad: | 3 i enlighet med IEC 60664-1 |
| Kapslingsklass IP: | IP40 i enlighet med IEC 60529 |
| IK skyddsklass: | IK07 i enlighet med IEC 62262 |
| Omgivande lufttemperatur vid drift: | -25...70 °C |
| Omgivande lufttemperatur vid förvaring: | -50...85 °C |
| REACh-förordningen: | Referensen innehåller ämnen som är mycket problematiska över tröskelvärdetEU RoHS-direktivet |
| EAN-kod: | 3606481999870 |
|---|
