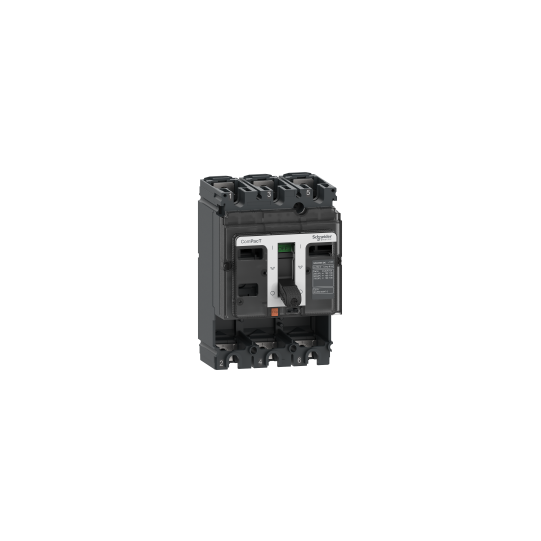

Grundram till dvärgbrytare, ComPacT NSX250S DC, 100 kA vid 750 VDC, 250 A, utan utlösare, 3 poler - C25S3D
SKU : C25S3D
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Grundram till dvärgbrytare, ComPacT NSX250S DC, 100 kA vid 750 VDC, 250 A, utan utlösare, 3 poler - C25S3D
BESKRIVNING
| Serie: | ComPacT ny generation |
|---|---|
| Produktsortiment: | ComPacT NSX100...250 DC ny generation |
| Produktnamn: | ComPacT NSX DC ny generation |
| Kort produktnamn: | NSX250S DC |
| Produkt eller komponenttyp: | Basram |
| Apparatanvändning: | Distribution |
| Polbeskrivning: | 3P |
| [In] nominell ström: | 250 A vid 40 °C |
| [Ue] nominell driftspänning: | 750 V DC i enlighet med IEC 60947-2 |
| Nätverkstyp: | DC |
| Lämplighet för isolation: | Ja enligt EN/IEC 60947-2 |
| Användningskategori: | Kategori A |
| Brytförmåga: | 100 kA Icu vid 250 V DC 1P i enlighet med IEC 60947-2100 kA Icu vid 24...125 V DC 1P i enlighet med IEC 60947-2100 kA Icu vid 500 V DC 2P i enlighet med IEC 60947-2100 kA Icu vid 750 V DC 3P i enlighet med IEC 60947-2 |
| Brytförmåga, kod: | S 100 kA 750 V DC |
| Typ av styrning: | Vippomkopplare |
| Monteringssätt: | Fast |
| [Ui] nominell isolationsspänning: | 750 V DC i enlighet med IEC 60947-2 |
|---|---|
| [Uimp] nominell impuls tål spänning: | 8 kV i enlighet med IEC 60947-2 |
| [Ics] nominell tjänstbrytförmåga: | 100 kA vid 250 V DC i enlighet med IEC 60947-2 (1P)100 kA vid 24...125 V DC i enlighet med IEC 60947-2 (1P)100 kA vid 500 V DC i enlighet med IEC 60947-2 (2P)100 kA vid 750 V DC i enlighet med IEC 60947-2 (3P) |
| Maximal bryttid: | 10 ms |
| Mekanisk hållbarhet: | 10000 cykler i enlighet med IEC 60947-2 |
| Elektrisk hållbarhet: | 10000 cykler 250 V DC In/2 i enlighet med IEC 60947-210000 cykler 500 V DC In/2 i enlighet med IEC 60947-210000 cykler 750 V DC In/2 i enlighet med IEC 60947-25000 cykler 250 V DC In i enlighet med IEC 60947-25000 cykler 500 V DC In i enlighet med IEC 60947-25000 cykler 750 V DC In i enlighet med IEC 60947-2 |
| Monteringsstöd: | Bottenplatta |
| Uppåtgående anslutning: | Framsida |
| Nedåtgående anslutning: | Framsida |
| Anslutningsdelning: | 35 mm |
| Skyddstyp: | Utan skydd |
| Bredd: | 105 mm |
| Höjd: | 161 mm |
| Djup: | 86 mm |
| Kompatibilitetskod: | NSX250 |
| Standarder: | IEC 60947-2 |
|---|---|
| Produktcertifieringar: | ASEFAASTAKEMALCIE |
| Föroreningsgrad: | 3 i enlighet med IEC 60664-1 |
| IP-kapslingsklass: | IP40 i enlighet med IEC 60529 |
| IK-skyddsgrad: | IK07 i enlighet med EN 50102 |
| Omgivningstemperatur för drift: | -25...70 °C |
| Omgivningstemperatur för lagring: | -50...85 °C |
| REACh-förordning: | Referensen innehåller ämnen som inger mycket stora betänkligheter över tröskelvärdetEU RoHS-direktivet |
| Code EAN: | 3606481994806 |
|---|
