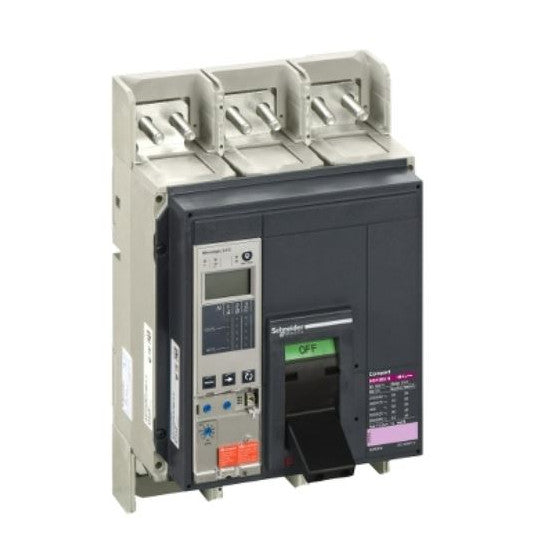

Kretsbrytare ComPact NS1000H, 70 kA vid 415 VAC, Micrologic 2.0 E utlösningsenhet, 1000 A, fast, 3-polig 3d - 34409
SKU : 34409
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Kretsbrytare ComPact NS1000H, 70 kA vid 415 VAC, Micrologic 2.0 E utlösningsenhet, 1000 A, fast, 3-polig 3d - 34409
BESKRIVNING
| Serie: | ComPact |
|---|---|
| Produktnamn: | ComPact NS |
| Produktsortiment: | ComPact NS630b...1600 |
| Kortnamn för enhet: | Compact NS1000H |
| Produkt- eller komponenttyp: | Effektbrytare |
| Applikation: | Distribution |
| Beskrivning av poler: | 3P |
| Beskrivning av skyddade poler: | 3d |
| [In] märkt ström: | 1000 A vid 50 °C |
| [Ue] nominell driftspänning: | 690 V AC 50/60 Hz |
| Nätverkstyp: | AC |
| Nätfrekvens: | 50/60 Hz |
| Lämplig för isolering: | Ja enligt EN/IEC 60947-2 |
| Användningskategori: | Kategori B |
| Brytförmåga: | 42 kA Icu vid 660/690 V AC 50/60 Hz enligt IEC 60947-265 kA Icu vid 440 V AC 50/60 Hz enligt IEC 60947-270 kA Icu vid 380/415 V AC 50/60 Hz enligt IEC 60947-285 kA Icu vid 220/240 V AC 50/60 Hz enligt IEC 60947-250 kA Icu vid 500/525 V AC 50/60 Hz enligt IEC 60947-2 |
| Brytförmåga: | H 70 kA 415 V AC |
| Utlösningsenhetens namn: | Micrologic 2.0 E |
| Utlösningsenhetens teknik: | Elektronisk |
| Skyddsfunktioner för utlösningsenhet: | LI |
| Kontrolltyp: | VäxlaVridhandtag |
| Monteringsmetod: | Fast |
| [Ui] nominell isolationsspänning: | 800 V AC 50/60 Hz enligt IEC 60947-2 |
|---|---|
| [Uimp] nominell impulsöverspänningshållfasthet: | 8 kV enligt IEC 60947-2 |
| [Ics] nominell servicebrytförmåga: | 50 kA vid 380/415 V AC 50/60 Hz enligt IEC 60947-230 kA vid 660/690 V AC 50/60 Hz enligt IEC 60947-240 kA vid 500/525 V AC 50/60 Hz enligt IEC 60947-250 kA vid 440 V AC 50/60 Hz enligt IEC 60947-250 kA vid 220/240 V AC 50/60 Hz enligt IEC 60947-2 |
| [Icw] nominell korttidsströmhållfasthet: | 19.2 kA 1 s enligt IEC 60947-2 |
| Mekanisk hållbarhet: | 10000 cykler |
| Elektrisk hållbarhet: | 2000 cykler vid 690 V In4000 cykler vid 690 V In/25000 cykler vid 440 V In6000 cykler vid 440 V In/2 |
| Effektförluster: | 22 W |
| Monteringsstöd: | Bakplatta |
| Anslutning upptill: | Front |
| Anslutning nedtill: | Front |
| Anslutningsavstånd: | 70 mm |
| Skyddstyp: | L |
| Utlösningsenhetens märkning: | 1000 A vid 50 °C |
| Inställningstyp för långtidsfördröjning Ir: | Justerbar 9 inställningar |
| Inställningsområde för långtidsfördröjning: | 0.4...1 x In |
| Inställningstyp för långtidsfördröjning: | Justerbar 9 inställningar |
| [tr] inställningsområde för långtidsfördröjning: | 12.5...600 s vid 1.5 x Ir0.5...24 s vid 6 x Ir0.7...16.6 s vid 7.2 x Ir |
| Termiskt minne: | 20 mn |
| Inställningstyp för momentan utlösning Ii: | Justerbar |
| Inställningsområde för momentan utlösning: | 1.5...10 x Ir |
| Jordfelsbrytare: | Utan |
| Zonselektiv sammankoppling ZSI: | Utan |
| Hjälpkontaktkonfiguration: | 1 NO/NC |
| Lokal signalering: | 4 lysdioder (röd) för felindikering1 lysdiod (gul) för överbelastning |
| Displaytyp: | LCD-display |
| Typ av mätning: | Energimätare |
| Bredd: | 210 mm |
| Höjd: | 327 mm |
| Djup: | 147 mm |
| Produktvikt: | 14 kg |
| Kompatibilitetskod: | NS1000 |
| Standarder: | EN/IEC 60947-2 |
|---|---|
| Produktcertifieringar: | ASEFAASTA |
| Föroreningsgrad: | 3 enligt IEC 60947 |
| IP-kapslingsklass: | IP40 enligt IEC 60529 |
| IK-kapslingsklass: | IK07 enligt EN 50102 |
| Omgivningstemperatur för drift: | -25...70 °C |
| Omgivningstemperatur för lagring: | -40...85 °C |
| Relativ luftfuktighet: | 0...95 % |
| Driftshöjd: | 0...2000 m utan nedklassning2000 m...5000 m med nedklassning |
| Hållbarhet: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606480344923 |
|---|---|
| Ersättningstext: | Utgången produkt. |
