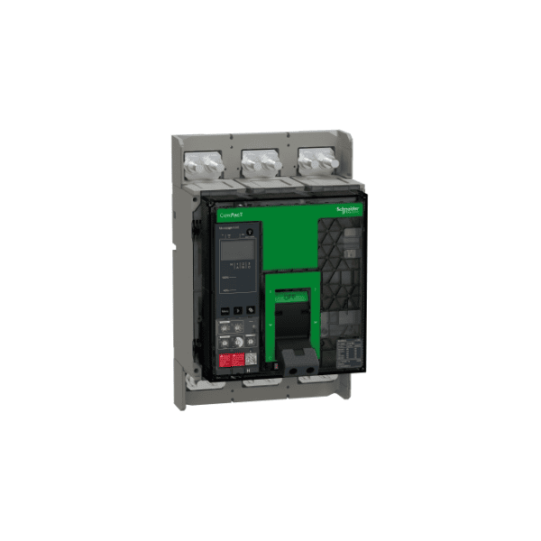

Effektbrytare, ComPacT NS1000H, 70kA vid 415VAC, 3P, fast, manuellt manövrerad, MicroLogic 5.0E styrutrustning, 1000A - C100H35EFM
SKU : C100H35EFM
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Effektbrytare, ComPacT NS1000H, 70kA vid 415VAC, 3P, fast, manuellt manövrerad, MicroLogic 5.0E styrutrustning, 1000A - C100H35EFM
BESKRIVNING
| Serie: | ComPacT |
|---|---|
| Produktnamn: | ComPacT NS new generation |
| Produktsortiment: | ComPacT NS630b...1600 new generation |
| Typ av produkt eller komponent: | Effektbrytare |
| Applikation: | Distribution |
| Beskrivning av poler: | 3P |
| Beskrivning av skyddade poler: | 3D |
| [In] märkström: | 1000 A vid 50 °C |
| [Ue] nominell driftspänning: | 690 V AC 50/60 Hz |
| Nätverkstyp: | AC |
| Nätfrekvens: | 50/60 Hz |
| Lämplighet för isolering: | Ja i enlighet med EN/IEC 60947-2 |
| Användningskategori: | Kategori B |
| Brytförmåga: | 85 kA Icu vid 220/240 V AC 50/60 Hz i enlighet med IEC 60947-270 kA Icu vid 380/415 V AC 50/60 Hz i enlighet med IEC 60947-265 kA Icu vid 440 V AC 50/60 Hz i enlighet med IEC 60947-250 kA Icu vid 500/525 V AC 50/60 Hz i enlighet med IEC 60947-242 kA Icu vid 660/690 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| Brytförmåga, kod: | H 70 kA 415 V AC |
| Utlösarenhetens namn: | MicroLogic 5.0 E |
| Utlösarenhetens teknologi: | Elektronisk |
| Utlösarenhetens skyddsfunktioner: | LSI |
| Typ av styrning: | Manuellt styrd |
| Monteringssätt: | Fast |
| [Ui] nominell isolationsspänning: | 800 V AC 50/60 Hz i enlighet med IEC 60947-2 |
|---|---|
| [Uimp] nominell impulsöverspänningshållfasthet: | 8 kV i enlighet med IEC 60947-2 |
| [Ics] nominell tjänstebrytförmåga: | 52 kA vid 220/240 V AC 50/60 Hz i enlighet med IEC 60947-252 kA vid 380/415 V AC 50/60 Hz i enlighet med IEC 60947-248 kA vid 440 V AC 50/60 Hz i enlighet med IEC 60947-237 kA vid 500/525 V AC 50/60 Hz i enlighet med IEC 60947-231 kA vid 660/690 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| [Icw] nominell korttidsströmförmåga: | 19.2 kA 1 s i enlighet med IEC 60947-2 |
| Mekanisk hållbarhet: | 10000 cykler |
| Elektrisk hållbarhet: | 2000 cykler vid 690 V In4000 cykler vid 690 V In/25000 cykler vid 440 V In6000 cykler vid 440 V In/2 |
| Effektförluster: | 22 W |
| Monteringsunderlag: | Monteringsplatta |
| Övre anslutning: | Front |
| Nedre anslutning: | Front |
| Anslutningsstigning: | 70 mm |
| Typ av skydd: | L |
| Utlösarenhetens märkvärde: | 1000 A vid 50 °C |
| Inställningstyp för långtidsfördröjning Ir: | Justerbar 9 inställningar |
| Inställningsintervall för långtidsfördröjning: | 0.4...1 x In |
| Inställningstyp för långtidsfördröjning: | Justerbar 9 inställningar |
| [tr] inställningsintervall för långtidsfördröjning: | 12.5...600 s vid 1.5 x Ir0.5...24 s vid 6 x Ir0.7...16.6 s vid 7.2 x Ir |
| Termiskt minne: | 20 mn |
| Inställningstyp för korttidsfördröjning Isd: | Justerbar 9 inställningar |
| [Isd] inställningsintervall för korttidsfördröjning: | 1.5...10 x Ir |
| Inställningstyp för korttidsfördröjning: | Justerbar |
| [tsd] inställningsintervall för korttidsfördröjning: | 0.1...0.4 s I²t=on0...0.4 s I²t=off |
| Inställningstyp för omedelbar utlösning Ii: | Justerbar |
| Inställningsintervall för omedelbar utlösning: | Av2...15 x In |
| Jordfelsbrytare: | Utan |
| Zonselektiv spärr ZSI: | Med |
| Sammansättning hjälpkontakt: | 1 NO/NC |
| Lokal signalering: | 4 lysdioder (röd) för felindikering1 lysdiod (gul) för överbelastning |
| Typ av display: | LCD-display |
| Typ av mätning: | Energimätare |
| Bredd: | 210 mm |
| Höjd: | 327 mm |
| Djup: | 147 mm |
| Nettovikt: | 14 kg |
| Kompatibilitetskod: | NS1000 |
| Standarder: | EN/IEC 60947-2 |
|---|---|
| Produktcertifieringar: | IECEE CB Scheme |
| Föroreningsgrad: | 3 i enlighet med IEC 60947 |
| Kapslingsklass IP: | IP40 i enlighet med IEC 60529 |
| Kapslingsklass IK: | IK07 i enlighet med EN 50102 |
| Omgivningstemperatur för drift: | -25...70 °C |
| Omgivningstemperatur för lagring: | -40...85 °C |
| Relativ luftfuktighet: | 0...95 % |
| Driftshöjd: | 0...2000 m utan effektminskning2000 m...5000 m med effektminskning |
| Hållbarhet: | Green Premium-produktREACh-förordningen |
| Enhetstyp av förpackning 1: | PCENumber of Units in Package 1 |
| EAN-kod: | 3606482100640 |
|---|
