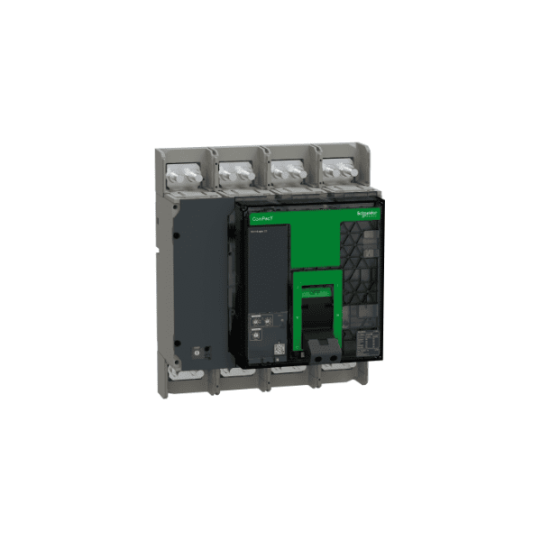

Kretsbrytare, ComPacT NS1000N, 50kA vid 415VAC, 4P, fast, manuellt manövrerad, MicroLogic 2.0 kontrollenhet, 1000A - C100N420FM
SKU : C100N420FM
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Kretsbrytare, ComPacT NS1000N, 50kA vid 415VAC, 4P, fast, manuellt manövrerad, MicroLogic 2.0 kontrollenhet, 1000A - C100N420FM
BESKRIVNING
| Serie: | ComPacT |
|---|---|
| Produktnamn: | ComPacT NS new generation |
| Produktsortiment: | ComPacT NS630b...1600 new generation |
| Typ av produkt eller komponent: | Effektbrytare |
| Apparatanvändning: | Distribution |
| Polbeskrivning: | 4P |
| Beskrivning av skyddade poler: | 4D |
| Neutral position: | Vänster |
| [In] nominell ström: | 1000 A vid 50 °C |
| [Ue] nominell driftspänning: | 690 V AC 50/60 Hz |
| Nätverkstyp: | AC |
| Nätverksfrekvens: | 50/60 Hz |
| Lämplighet för isolering: | Ja enligt EN/IEC 60947-2 |
| Användningskategori: | Kategori B |
| Brytförmåga: | 85 kA Icu vid 220/240 V AC 50/60 Hz i enlighet med IEC 60947-250 kA Icu vid 380/415 V AC 50/60 Hz i enlighet med IEC 60947-250 kA Icu vid 440 V AC 50/60 Hz i enlighet med IEC 60947-240 kA Icu vid 500/525 V AC 50/60 Hz i enlighet med IEC 60947-230 kA Icu vid 660/690 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| Brytförmåga, kod: | N 50 kA 415 V AC |
| Utlösningsenhetens namn: | MicroLogic 2.0 |
| Utlösningsenhetens teknik: | Elektronisk |
| Utlösningsenhetens skyddsfunktioner: | LI |
| Styrenhetstyp: | Manuell |
| Monteringsmetod: | Fast |
| [Ui] nominell isolationsspänning: | 800 V AC 50/60 Hz enligt IEC 60947-2 |
|---|---|
| [Uimp] nominell impulsöverspänning: | 8 kV enligt IEC 60947-2 |
| [Ics] nominell tjänstebrytförmåga: | 50 kA vid 220/240 V AC 50/60 Hz i enlighet med IEC 60947-250 kA vid 380/415 V AC 50/60 Hz i enlighet med IEC 60947-250 kA vid 440 V AC 50/60 Hz i enlighet med IEC 60947-240 kA vid 500/525 V AC 50/60 Hz i enlighet med IEC 60947-230 kA vid 660/690 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| [Icw] nominell korttidsströmtålighet: | 19.2 kA 1 s enligt IEC 60947-2 |
| Mekanisk hållbarhet: | 10000 cykler |
| Elektrisk hållbarhet: | 2000 cykler vid 690 V In4000 cykler vid 690 V In/25000 cykler vid 440 V In6000 cykler vid 440 V In/2 |
| Effektförluster: | 22 W |
| Monteringsstöd: | Bottenplatta |
| Övre anslutning: | Front |
| Nedre anslutning: | Front |
| Anslutningsavstånd: | 70 mm |
| Kapslingsklass: | L |
| Utlösningsenhetens märkdata: | 1000 A vid 50 °C |
| Lång tids fördröjning inställningstyp Ir: | Justerbar 9 inställningar |
| Lång tids fördröjning, inställningsintervall: | 0.4...1 x In |
| Långtidsfördröjning, justeringstyp: | Justerbar 9 inställningar |
| [tr] tidsfördröjning, inställningsintervall: | 12.5...600 s vid 1.5 x Ir0.5...24 s vid 6 x Ir0.7...16.6 s vid 7.2 x Ir |
| Termiskt minne: | 20 min |
| Omedelbar startströmjustering, typ Ii: | Justerbar |
| Omedelbar startström, inställningsintervall: | 1.5...10 x Ir |
| Jordfelsbrytare: | Utan |
| Neutral inställning för skydd: | Inget skydd (3D)0.5 x Ir (3D + N/2)1 x Ir (4D) |
| Zonselektiv sammankoppling ZSI: | Utan |
| Hjälpkontaktsammansättning: | 1 NO/NC |
| Lokal signalering: | 4 lysdioder (röd) för felindikering1 lysdiod (gul) för överbelastning |
| Bredd: | 280 mm |
| Höjd: | 327 mm |
| Djup: | 147 mm |
| Nettovikt: | 18 kg |
| Kompatibilitetskod: | NS1000 |
| Standarder: | EN/IEC 60947-2 |
|---|---|
| Produktcertifieringar: | IECEE CB Scheme |
| Föroreningsgrad: | 3 i enlighet med IEC 60947 |
| Kapslingsklass IP: | IP40 i enlighet med IEC 60529 |
| Kapslingsklass IK: | IK07 enligt EN 50102 |
| Omgivningstemperatur vid drift: | -25...70 °C |
| Omgivningstemperatur vid lagring: | -50...85 °C |
| Relativ fuktighet: | 0...95 % |
| Driftshöjd: | 0...2000 m utan nedklassning2000 m...5000 m med nedklassning |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| Paket 1, enhetstyp: | PCENumber of Units in Package 1 |
| EAN-kod: | 3606482097599 |
|---|
