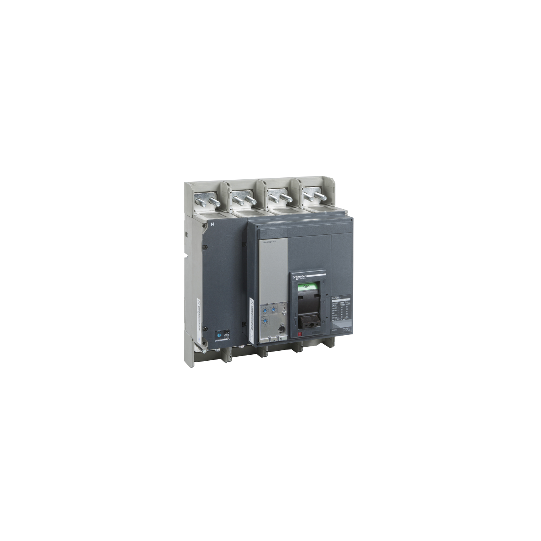

Kretsbrytare ComPact NS1250H, 70 kA vid 415 VAC, utlösningsenhet Micrologic 2.0 E, 1250 A, fast, 3-polig 3d - 34413
SKU : 34413
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Kretsbrytare ComPact NS1250H, 70 kA vid 415 VAC, utlösningsenhet Micrologic 2.0 E, 1250 A, fast, 3-polig 3d - 34413
BESKRIVNING
| Serie: | ComPact |
|---|---|
| Produktnamn: | ComPact NS |
| Produktsortiment: | ComPact NS630b...1600 |
| Kort beskrivning av enheten: | Compact NS1250H |
| Produkt eller komponenttyp: | Effektbrytare |
| Apparatanvändning: | Distribution |
| Polbeskrivning: | 3P |
| Beskrivning av skyddade poler: | 3d |
| [In] märkström: | 1250 A vid 50 °C |
| [Ue] märkspänning för drift: | 690 V AC 50/60 Hz |
| Nättyp: | AC |
| Nätfrekvens: | 50/60 Hz |
| Lämplighet för isolering: | Ja överensstämmer med EN/IEC 60947-2 |
| Användningskategori: | Kategori B |
| Brytförmåga: | 42 kA Icu vid 660/690 V AC 50/60 Hz överensstämmer med IEC 60947-265 kA Icu vid 440 V AC 50/60 Hz överensstämmer med IEC 60947-270 kA Icu vid 380/415 V AC 50/60 Hz överensstämmer med IEC 60947-285 kA Icu vid 220/240 V AC 50/60 Hz överensstämmer med IEC 60947-250 kA Icu vid 500/525 V AC 50/60 Hz överensstämmer med IEC 60947-2 |
| Kortslutningsbrytförmåga: | H 70 kA 415 V AC |
| Utlösningsenhetens namn: | Micrologic 2.0 E |
| Teknik för utlösningsenhet: | Elektronisk |
| Skyddsfunktioner för utlösningsenhet: | LI |
| Typ av styrning: | VippaVridhandtag |
| Montering: | Fast |
| [Ui] isolationsmärkspänning: | 800 V AC 50/60 Hz överensstämmer med IEC 60947-2 |
|---|---|
| [Uimp] märkkortslutningsstötspänning: | 8 kV överensstämmer med IEC 60947-2 |
| [Ics] nominell servicebrytförmåga: | 50 kA vid 380/415 V AC 50/60 Hz överensstämmer med IEC 60947-230 kA vid 660/690 V AC 50/60 Hz överensstämmer med IEC 60947-240 kA vid 500/525 V AC 50/60 Hz överensstämmer med IEC 60947-250 kA vid 440 V AC 50/60 Hz överensstämmer med IEC 60947-250 kA vid 220/240 V AC 50/60 Hz överensstämmer med IEC 60947-2 |
| [Icw] nominell korttidsströmhållfasthet: | 19.2 kA 1 s överensstämmer med IEC 60947-2 |
| Mekanisk hållbarhet: | 10000 cykler |
| Elektrisk hållbarhet: | 2000 cykler vid 690 V In3000 cykler vid 690 V In/24000 cykler vid 440 V In5000 cykler vid 440 V In/2 |
| Effektförluster: | 44 W |
| Fäststöd: | Bottenplatta |
| Anslutning uppåt: | Front |
| Anslutning nedåt: | Front |
| Anslutningsavstånd: | 70 mm |
| Typ av skydd: | L |
| Utlösningsenhetens märkdata: | 1250 A vid 50 °C |
| Inställningstyp för långtidsfördröjning Ir: | Justerbar 9 inställningar |
| Inställningsområde för långtidsfördröjning: | 0.4...1 x In |
| Typ av inställning för långtidsfördröjning: | Justerbar 9 inställningar |
| [tr] inställningsområde för långtidsfördröjning: | 12.5...600 s vid 1.5 x Ir0.5...24 s vid 6 x Ir0.7...16.6 s vid 7.2 x Ir |
| Termiskt minne: | 20 min |
| Typ av omedelbar utlösningsinställning Ii: | Justerbar |
| Inställningsområde för omedelbar utlösning: | 1.5...10 x Ir |
| Jordfelsbrytare: | Utan |
| Zonsselektiv förregling ZSI: | Utan |
| Sammansättning av hjälpkontakt: | 1 NO/NC |
| Lokal signalering: | 4 LED (röd) för felindikering1 LED (gul) för överbelastning |
| Skärmtyp: | LCD-skärm |
| Mättyp: | Energimätare |
| Bredd: | 210 mm |
| Höjd: | 327 mm |
| Djup: | 147 mm |
| Produktvikt: | 14 kg |
| Kompatibilitetskod: | NS1250 |
| Standarder: | EN/IEC 60947-2 |
|---|---|
| Produktcertifieringar: | ASTAASEFA |
| Föroreningsgrad: | 3 överensstämmer med IEC 60947 |
| Kapslingsklass IP: | IP40 överensstämmer med IEC 60529 |
| Kapslingsklass IK: | IK07 överensstämmer med EN 50102 |
| Omgivningstemperatur vid drift: | -25...70 °C |
| Omgivningstemperatur vid lagring: | -40...85 °C |
| Relativ fuktighet: | 0...95 % |
| Driftshöjd: | 0...2000 m utan nedklassning2000 m...5000 m med nedklassning |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606480344961 |
|---|---|
| Substitution_texte: | Produkt utgången. |
