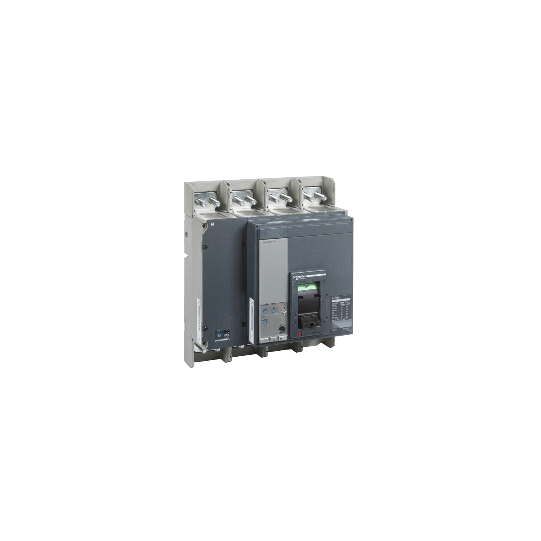

Kretsbrytare ComPact NS1250N, 50 kA vid 415 VAC, Micrologic 5.0 E utlösningsenhet, 1250 A, fast, 3 poler 3d - 34432
SKU : 34432
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Kretsbrytare ComPact NS1250N, 50 kA vid 415 VAC, Micrologic 5.0 E utlösningsenhet, 1250 A, fast, 3 poler 3d - 34432
BESKRIVNING
| Serie: | ComPact |
|---|---|
| Produktnamn: | ComPact NS |
| Produktsortiment: | ComPact NS630b...1600 |
| Enhetens kortnamn: | Compact NS1250N |
| Produkt eller komponenttyp: | Effektbrytare |
| Apparatanvändning: | Distribution |
| Beskrivning av poler: | 3P |
| Skyddade polers beskrivning: | 3d |
| [In] märkström: | 1250 A vid 50 °C |
| [Ue] nominell driftspänning: | 690 V AC 50/60 Hz |
| Nätverkstyp: | AC |
| Nätfrekvens: | 50/60 Hz |
| Lämplighet för isolering: | Ja enligt EN/IEC 60947-2 |
| Användningskategori: | Kategori B |
| Brytförmåga: | 30 kA Icu vid 660/690 V AC 50/60 Hz i enlighet med IEC 60947-250 kA Icu vid 380/415 V AC 50/60 Hz i enlighet med IEC 60947-250 kA Icu vid 440 V AC 50/60 Hz i enlighet med IEC 60947-285 kA Icu vid 220/240 V AC 50/60 Hz i enlighet med IEC 60947-240 kA Icu vid 500/525 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| Brytströmskods: | N 50 kA 415 V AC |
| Namn på utlösningsenhet: | Micrologic 5.0 E |
| Teknik för utlösningsenhet: | Elektronisk |
| Utlösningsenhetens skyddsfunktioner: | LSI |
| Kontrolltyp: | VippomkopplareVridhandtag |
| Monteringstyp: | Fast |
| [Ui] nominell isolationsspänning: | 800 V AC 50/60 Hz i enlighet med IEC 60947-2 |
|---|---|
| [Uimp] nominell impulshållfasthet: | 8 kV i enlighet med IEC 60947-2 |
| [Ics] nominell tjänstbrytförmåga: | 30 kA vid 660/690 V AC 50/60 Hz i enlighet med IEC 60947-240 kA vid 500/525 V AC 50/60 Hz i enlighet med IEC 60947-250 kA vid 220/240 V AC 50/60 Hz i enlighet med IEC 60947-250 kA vid 380/415 V AC 50/60 Hz i enlighet med IEC 60947-250 kA vid 440 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| [Icw] nominell korttidsströmtålighet: | 19.2 kA 1 s i enlighet med IEC 60947-2 |
| Mekanisk hållbarhet: | 10000 cykler |
| Elektrisk hållbarhet: | 2000 cykler vid 690 V In3000 cykler vid 690 V In/24000 cykler vid 440 V In5000 cykler vid 440 V In/2 |
| Effektförluster: | 44 W |
| Monteringstöd: | Bottenplatta |
| Övre anslutning: | Framsida |
| Nedre anslutning: | Framsida |
| Anslutningsavstånd: | 70 mm |
| Skyddstyp: | L |
| Klassificering av utlösningsenhet: | 1250 A vid 50 °C |
| Inställningstyp för långtidsfördröjning Ir: | Justerbar 9 inställningar |
| Inställningsområde för långtidsfördröjning: | 0.4...1 x In |
| Inställningstyp för lång tidsfördröjning: | Justerbar 9 inställningar |
| [tr] justeringsområde för lång tidsfördröjning: | 12.5...600 s vid 1.5 x Ir0.5...24 s vid 6 x Ir0.7...16.6 s vid 7.2 x Ir |
| Termiskt minne: | 20 min |
| Korttidsfördröjning Isd: | Justerbar 9 inställningar |
| [Isd] korttidsfördröjningsområde: | 1.5...10 x Ir |
| Inställningstyp för korttidsfördröjning: | Justerbar |
| [tsd] justeringsområde för korttidsfördröjning: | 0.1...0.4 s I²t=on0...0.4 s I²t=off |
| Omedelbar strömbrytarinställning Ii: | Justerbar |
| Omedelbar strömbrytarinställning: | 2...15 x InOff |
| Jordfelsbrytare: | Utan |
| Zonselektiv spärr ZSI: | Med |
| Sammansättning av hjälpkontakt: | 1 NO/NC |
| Lokal signalering: | 4 lysdioder (röd) för felindikering1 lysdiod (gul) för överbelastning |
| Displaytyp: | LCD-display |
| Mätningstyp: | Energimätare |
| Bredd: | 210 mm |
| Höjd: | 327 mm |
| Djup: | 147 mm |
| Produktvikt: | 14 kg |
| Kompatibilitetskod: | NS1250 |
| Standarder: | EN/IEC 60947-2 |
|---|---|
| Produktcertifieringar: | ASEFAASTA |
| Föroreningsgrad: | 3 enligt IEC 60947 |
| Kapslingsklass IP: | IP40 enligt IEC 60529 |
| Kapslingsklass IK: | IK07 enligt EN 50102 |
| Omgivningstemperatur för drift: | -25...70 °C |
| Omgivningstemperatur för förvaring: | -40...85 °C |
| Relativ luftfuktighet: | 0...95 % |
| Driftshöjd: | 0...2000 m utan nedgradering2000 m...5000 m med nedgradering |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606480345142 |
|---|---|
| Substitution_texte: | Utgången produkt. |
