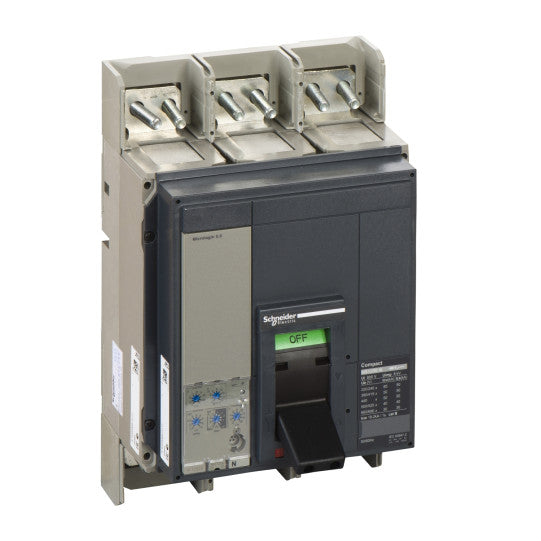

Kretsbrytare ComPact NS1250N, 50 kA vid 415 VAC, Micrologic 5.0 utlösarenhet, 1250 A, fast, 3-polig 3d - 33564
SKU : 33564
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Kretsbrytare ComPact NS1250N, 50 kA vid 415 VAC, Micrologic 5.0 utlösarenhet, 1250 A, fast, 3-polig 3d - 33564
BESKRIVNING
| Serie: | ComPact |
|---|---|
| Produktnamn: | ComPact NS |
| Produktsortiment: | ComPact NS630b...1600 |
| Enhetens kortnamn: | Compact NS1250N |
| Produkt- eller komponenttyp: | Effektbrytare |
| Applikation: | Distribution |
| Polbeskrivning: | 3P |
| Beskrivning av skyddade poler: | 3D |
| [In] Märkström: | 1250 A vid 50 °C |
| [Ue] Märkdriftspänning: | 690 V AC 50/60 Hz |
| Nätverkstyp: | AC |
| Nätverksfrekvens: | 50/60 Hz |
| Lämplighet för isolering: | Ja enligt EN/IEC 60947-2 |
| Användningskategori: | Kategori B |
| Brytförmåga: | 30 kA Icu vid 660/690 V AC 50/60 Hz i enlighet med IEC 60947-250 kA Icu vid 380/415 V AC 50/60 Hz i enlighet med IEC 60947-250 kA Icu vid 440 V AC 50/60 Hz i enlighet med IEC 60947-285 kA Icu vid 220/240 V AC 50/60 Hz i enlighet med IEC 60947-240 kA Icu vid 500/525 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| Brytförmåga, kod: | N 50 kA 415 V AC |
| Utlösarenhetens namn: | Micrologic 5.0 |
| Utlösarenhetens teknik: | Elektronisk |
| Skyddsfunktioner, utlösarenhet: | LSI |
| Styrenhet: | VippomkopplareVridhandtag |
| Monteringssätt: | Fast |
| [Ui] Nominell isolationsspänning: | 800 V AC 50/60 Hz i enlighet med IEC 60947-2 |
|---|---|
| [Uimp] Nominell impulsspänning: | 8 kV i enlighet med IEC 60947-2 |
| [Ics] Nominell servicebrytförmåga: | 30 kA vid 660/690 V AC 50/60 Hz i enlighet med IEC 60947-240 kA vid 500/525 V AC 50/60 Hz i enlighet med IEC 60947-250 kA vid 220/240 V AC 50/60 Hz i enlighet med IEC 60947-250 kA vid 380/415 V AC 50/60 Hz i enlighet med IEC 60947-250 kA vid 440 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| [Icw] Nominell kortvarig tålighetsström: | 19.2 kA 1 s i enlighet med IEC 60947-2 |
| Mekanisk hållbarhet: | 10000 cykler |
| Elektrisk hållbarhet: | 2000 cykler vid 690 V In3000 cykler vid 690 V In/24000 cykler vid 440 V In5000 cykler vid 440 V In/2 |
| Effektförluster: | 44 W |
| Monteringsstöd: | Bottenplatta |
| Anslutning uppåt: | Fram |
| Anslutning nedåt: | Fram |
| Anslutningsavstånd: | 70 mm |
| Skyddstyp: | L |
| Utlösarenhet, märkvärde: | 1250 A vid 50 °C |
| Justeringstyp för långtids frånkoppling Ir: | Justerbar 9 inställningar |
| Justeringsområde för långtids frånkoppling: | 0.4...1 x In |
| Typ av inställning för långtidsfördröjning: | Justerbar 9 inställningar |
| [tr] Justeringsområde för långtidsfördröjning: | 12.5...600 s vid 1.5 x Ir0.5...24 s vid 6 x Ir0.7...16.6 s vid 7.2 x Ir |
| Termiskt minne: | 20 min |
| Justeringstyp för korttids frånkoppling Isd: | Justerbar 9 inställningar |
| [Isd] Justeringsområde för korttids frånkoppling: | 1.5...10 x Ir |
| Typ av inställning för korttidsfördröjning: | Justerbar |
| [tsd] Justeringsområde för korttidsfördröjning: | 0.1...0.4 s I²t=on0...0.4 s I²t=off |
| Typ av inställning för omedelbar frånkoppling Ii: | Justerbar |
| Justeringsområde för omedelbar frånkoppling: | 2...15 x InOff |
| Jordfelsbrytare: | Utan |
| Selektiv zonkoppling ZSI: | Utan |
| Aux-kontaktkonfiguration: | 1 NO/NC |
| Lokal signalering: | 4 lysdioder (röd) för felindikering1 lysdiod (gul) för överbelastning |
| Bredd: | 210 mm |
| Höjd: | 327 mm |
| Djup: | 147 mm |
| Nettovikt: | 14 kg |
| Kompatibilitetskod: | NS1250 |
| Standarder: | EN/IEC 60947-2 |
|---|---|
| Produktcertifieringar: | ASTAASEFA |
| Föroreningsgrad: | 3 enligt IEC 60947 |
| IP-skyddsklass: | IP40 enligt IEC 60529 |
| IK-skyddsklass: | IK07 enligt EN 50102 |
| Omgivningstemperatur vid drift: | -25...70 °C |
| Omgivningstemperatur för lagring: | -50...85 °C |
| Relativ fuktighet: | 0...95 % |
| Driftshöjd: | 0...2000 m utan nedklassning2000 m...5000 m med nedklassning |
| Status för hållbarhetserbjudande: | Green Premium produktREACh-förordningen |
| Enhetstyp för förpackning 1: | PCENumber of Units in Package 1 |
| EAN-kod: | 3303430335641 |
|---|---|
| Substitution_texte: | Utgången produkt. |
