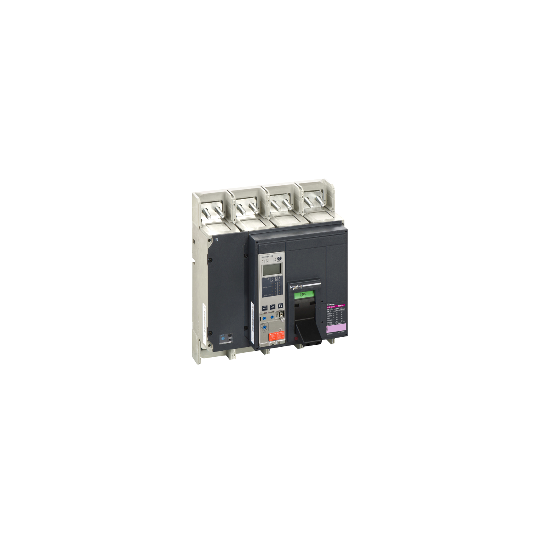

Kretsbrytare ComPact NS1600H, 70 kA vid 415 VAC, Micrologic 2.0 E utlösningsenhet, 1600 A, fast, 4-polig 4d - 34419
SKU : 34419
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Kretsbrytare ComPact NS1600H, 70 kA vid 415 VAC, Micrologic 2.0 E utlösningsenhet, 1600 A, fast, 4-polig 4d - 34419
BESKRIVNING
| Serie: | ComPact |
|---|---|
| Produktnamn: | ComPact NS |
| Produktsortiment: | ComPact NS630b...1600 |
| Kort beskrivning av enhet: | Compact NS1600H |
| Produkt eller komponenttyp: | Effektbrytare |
| Enhetsapplikation: | Distribution |
| Polbeskrivning: | 4P |
| Beskrivning av skyddade poler: | 4d |
| Nolläge: | Vänster |
| [In] märkström: | 1600 A vid 50 °C |
| [Ue] nominell driftspänning: | 690 V AC 50/60 Hz |
| Nätverkstyp: | AC |
| Nätfrekvens: | 50/60 Hz |
| Lämplighet för isolering: | Ja överensstämmer med EN/IEC 60947-2 |
| Användningskategori: | Kategori B |
| Brytförmåga: | 42 kA Icu vid 660/690 V AC 50/60 Hz i enlighet med IEC 60947-265 kA Icu vid 440 V AC 50/60 Hz i enlighet med IEC 60947-270 kA Icu vid 380/415 V AC 50/60 Hz i enlighet med IEC 60947-285 kA Icu vid 220/240 V AC 50/60 Hz i enlighet med IEC 60947-250 kA Icu vid 500/525 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| Brytförmåga kod: | H 70 kA 415 V AC |
| Utlösningsenhetens namn: | Micrologic 2.0 E |
| Utlösningsenhetens teknologi: | Elektronisk |
| Skyddsfunktioner för utlösningsenhet: | LI |
| Styrtyp: | BrytareVridhandtag |
| Monteringsmetod: | Fast |
| [Ui] nominell isolationsspänning: | 800 V AC 50/60 Hz överensstämmer med IEC 60947-2 |
|---|---|
| [Uimp] nominell impulshållfasthetsspänning: | 8 kV överensstämmer med IEC 60947-2 |
| [Ics] nominell servicebrytförmåga: | 30 kA vid 500/525 V AC 50/60 Hz överensstämmer med IEC 60947-237 kA vid 220/240 V AC 50/60 Hz överensstämmer med IEC 60947-237 kA vid 380/415 V AC 50/60 Hz överensstämmer med IEC 60947-222 kA vid 660/690 V AC 50/60 Hz överensstämmer med IEC 60947-237 kA vid 440 V AC 50/60 Hz överensstämmer med IEC 60947-2 |
| [Icw] nominell korttidsutstående ström: | 19.2 kA 1 s överensstämmer med IEC 60947-2 |
| Mekanisk hållbarhet: | 10000 cykler |
| Elektrisk hållbarhet: | 1000 cykler vid 690 V In2000 cykler vid 690 V In/22000 cykler vid 440 V In5000 cykler vid 440 V In/2 |
| Effektförluster: | 74 W |
| Monteringsfäste: | Monteringsplatta |
| Anslutning upptill: | Front |
| Anslutning nedtill: | Front |
| Anslutningsavstånd: | 70 mm |
| Skyddstyp: | L |
| Märkdata för utlösningsenhet: | 1600 A vid 50 °C |
| Långtidsutlösningsjusteringstyp Ir: | Justerbar 9 inställningar |
| Långtidsutlösningsjusteringsområde: | 0.4...1 x In |
| Justeringstyp för lång fördröjning: | Justerbar 9 inställningar |
| [tr] justeringsområde för lång fördröjning: | 12.5...600 s vid 1.5 x Ir0.5...24 s vid 6 x Ir0.7...16.6 s vid 7.2 x Ir |
| Termiskt minne: | 20 min |
| Omedelbar uppsamlingsjustering typ Ii: | Justerbar |
| Omedelbart uppsamlingsjusteringsområde: | 1.5...10 x Ir |
| Jordfelskydd: | Utan |
| Inställning för nollpunktsskydd: | Inget skydd (3d)0.5 x Ir (3d + N/2)1 x Ir (4d) |
| Zonselektiv sammankoppling ZSI: | Utan |
| Hjälpkontakt sammansättning: | 1 NO/NC |
| Lokal signalering: | 4 lysdioder (röd) för felindikering1 lysdiod (gul) för överbelastning |
| Displaytyp: | LCD-display |
| Mättyp: | Energimätare |
| Bredd: | 280 mm |
| Höjd: | 327 mm |
| Djup: | 147 mm |
| Produktvikt: | 18 kg |
| Kompatibilitetskod: | NS1600 |
| Standarder: | EN/IEC 60947-2 |
|---|---|
| Produktcertifieringar: | ASEFAASTA |
| Föroreningsgrad: | 3 överensstämmer med IEC 60947 |
| IP-kapslingsklass: | IP40 överensstämmer med IEC 60529 |
| IK-kapslingsklass: | IK07 överensstämmer med EN 50102 |
| Omgivande lufttemperatur för drift: | -25...70 °C |
| Omgivande lufttemperatur för förvaring: | -40...85 °C |
| Relativ fuktighet: | 0...95 % |
| Driftshöjd: | 0...2000 m utan nedklassning2000 m...5000 m med nedklassning |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606480345012 |
|---|---|
| Substitution_texte: | Utgången produkt. |
