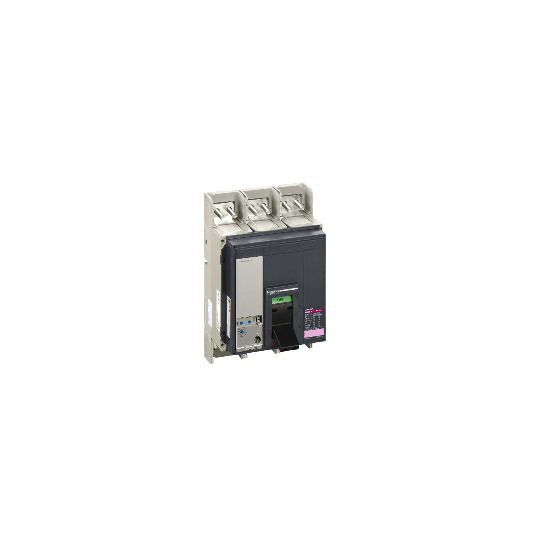

strömbrytare ComPact NS800H, 70 kA vid 415 VAC, Micrologic 5.0 E utlösningsenhet, 800 A, fast, 3-polig 3d - 34425
SKU : 34425
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
strömbrytare ComPact NS800H, 70 kA vid 415 VAC, Micrologic 5.0 E utlösningsenhet, 800 A, fast, 3-polig 3d - 34425
BESKRIVNING
| Serie: | ComPact |
|---|---|
| Produktnamn: | ComPact NS |
| Produktsortiment: | ComPact NS630b...1600 |
| Kortnamn för enhet: | Compact NS800H |
| Produkt- eller komponenttyp: | Effektbrytare |
| Enhetsapplikation: | Distribution |
| Beskrivning av poler: | 3P |
| Beskrivning av skyddade poler: | 3d |
| [In] märkström: | 800 A vid 50 °C |
| [Ue] nominell driftspänning: | 690 V AC 50/60 Hz |
| Nätverkstyp: | AC |
| Nätverksfrekvens: | 50/60 Hz |
| Lämplig för isolering: | Ja enligt EN/IEC 60947-2 |
| Användningskategori: | Kategori B |
| Brytförmåga: | 42 kA Icu vid 660/690 V AC 50/60 Hz enligt IEC 60947-265 kA Icu vid 440 V AC 50/60 Hz enligt IEC 60947-270 kA Icu vid 380/415 V AC 50/60 Hz enligt IEC 60947-285 kA Icu vid 220/240 V AC 50/60 Hz enligt IEC 60947-250 kA Icu vid 500/525 V AC 50/60 Hz enligt IEC 60947-2 |
| Brytförmåga, kod: | H 70 kA 415 V AC |
| Utlösningsenhetens namn: | Micrologic 5.0 E |
| Utlösningsenhetsteknik: | Elektronisk |
| Utlösningsenhetens skyddsfunktioner: | LSI |
| Kontrolltyp: | VridhandtagTill/från-omkopplare |
| Monteringssätt: | Fixerad |
| [Ui] nominell isolationsspänning: | 800 V AC 50/60 Hz enligt IEC 60947-2 |
|---|---|
| [Uimp] nominell impulstålighetsspänning: | 8 kV enligt IEC 60947-2 |
| [Ics] nominell tjänstebrytförmåga: | 30 kA vid 660/690 V AC 50/60 Hz enligt IEC 60947-240 kA vid 500/525 V AC 50/60 Hz enligt IEC 60947-250 kA vid 220/240 V AC 50/60 Hz enligt IEC 60947-250 kA vid 380/415 V AC 50/60 Hz enligt IEC 60947-250 kA vid 440 V AC 50/60 Hz enligt IEC 60947-2 |
| [Icw] nominell korttidsutstående ström: | 19.2 kA 1 s enligt IEC 60947-2 |
| Mekanisk hållbarhet: | 10000 cykler |
| Elektrisk hållbarhet: | 2000 cykler vid 690 V In4000 cykler vid 690 V In/25000 cykler vid 440 V In6000 cykler vid 440 V In/2 |
| Effektförluster: | 15 W |
| Monteringsstöd: | Bakplatta |
| Anslutning upptill: | Front |
| Anslutning nedtill: | Front |
| Anslutningsavstånd: | 70 mm |
| Skyddstyp: | L |
| Märkning av utlösningsenhet: | 800 A vid 50 °C |
| Inställningstyp för långtidsplockning Ir: | Justerbar 9 inställningar |
| Inställningsintervall för långtidsplockning: | 0.4...1 x In |
| Inställningstyp för långtidsfördröjning: | Justerbar 9 inställningar |
| [tr] justeringsintervall för långtidsfördröjning: | 12.5...600 s vid 1.5 x Ir0.5...24 s vid 6 x Ir0.7...16.6 s vid 7.2 x Ir |
| Termiskt minne: | 20 min |
| Inställningstyp för korttidsplockning Isd: | Justerbar 9 inställningar |
| [Isd] inställningsintervall för korttidsplockning: | 1.5...10 x Ir |
| Inställningstyp för korttidsfördröjning: | Justerbar |
| [tsd] justeringsintervall för korttidsfördröjning: | 0.1...0.4 s I²t=on0...0.4 s I²t=off |
| Inställningstyp för momentan upptagning Ii: | Justerbar |
| Inställningsintervall för momentan upptagning: | Av2...15 x In |
| Jordfelsbrytare: | Utan |
| Zonselektiv spärr ZSI: | Med |
| Hjälpkontaktsammansättning: | 1 NO/NC |
| Lokal signalering: | 4 lysdioder (röd) för felindikering1 lysdiod (gul) för överbelastning |
| Displaytyp: | LCD-display |
| Mättyp: | Energimätare |
| Bredd: | 210 mm |
| Höjd: | 327 mm |
| Djup: | 147 mm |
| Produktvikt: | 14 kg |
| Kompatibilitetskod: | NS800 |
| Standarder: | EN/IEC 60947-2 |
|---|---|
| Produktcertifieringar: | ASTAASEFA |
| Föroreningsgrad: | 3 enligt IEC 60947 |
| Kapslingsklass IP: | IP40 enligt IEC 60529 |
| Kapslingsklass IK: | IK07 enligt EN 50102 |
| Omgivningstemperatur vid drift: | -25...70 °C |
| Omgivningstemperatur vid lagring: | -40...85 °C |
| Relativ fuktighet: | 0...95 % |
| Driftshöjd: | 0...2000 m utan effektminskning2000 m...5000 m med effektminskning |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606480345081 |
|---|---|
| Substitution_texte: | Utgången produkt. |
