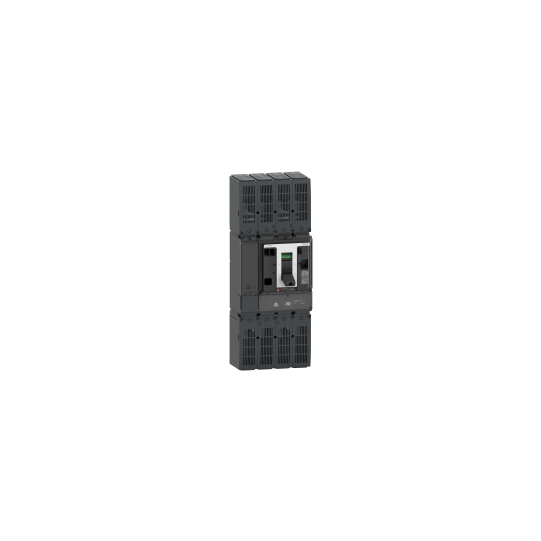

effektbrytare, ComPacT NSX1000 TM-DC, 2-polig, 1000 A, 50 kA vid 600 VDC, utan bare cable-anslutning - C1BN2TM10HD
SKU : C1BN2TM10HD
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
effektbrytare, ComPacT NSX1000 TM-DC, 2-polig, 1000 A, 50 kA vid 600 VDC, utan bare cable-anslutning - C1BN2TM10HD
BESKRIVNING
| Serie: | ComPacT ny generation |
|---|---|
| Produktnamn: | ComPacT NSX DC ny generation |
| Produktsortiment: | ComPacT NSX630...1200 DC ny generation |
| Kort namn på enhet: | NSX1200 DC |
| Produkt eller komponenttyp: | effektbrytare |
| Enhetsapplikation: | Distribution |
| Beskrivning av poler: | 2P |
| Beskrivning av skyddade poler: | 2D |
| [In] märkström: | 1000 A vid 40 °C |
| [Ue] märkkontaktspänning: | 600 V DC |
| Nätverkstyp: | DC |
| Lämplighet för isolering: | Ja i enlighet med EN/IEC 60947-2 |
| Användningskategori: | Kategori A |
| Brytförmåga: | 50 kA Icu vid 24...300 V DC 1 pol i enlighet med IEC 60947-250 kA Icu vid 300...600 V DC 2 poler i serie i enlighet med IEC 60947-2 |
| Kod för brytkapacitet: | N 50 kA 600 V DC |
| Namn på utlösningsenhet: | TM-DC |
| Teknik för utlösningsenhet: | Termisk-magnetisk |
| Skyddsfunktioner för utlösningsenhet: | LI |
| Manövertyp: | Vippa |
| Monteringsläge: | Fast |
| [Ui] märkisolationsspänning: | 750 V DC i enlighet med IEC 60947-2 |
|---|---|
| [Uimp] märkimpulsspänningshållfasthet: | 8 kV i enlighet med IEC 60947-2 |
| [Ics] nominell servicebrytförmåga: | 12.5 kA vid 24...300 V DC i enlighet med IEC 60947-212.5 kA vid 300...600 V DC i enlighet med IEC 60947-2 |
| Mekanisk hållbarhet: | 5000 cykler |
| Elektrisk hållbarhet: | 2000 cykler vid 600 V In/21000 cykler vid 600 V In |
| Monteringsstöd: | Bakplatta |
| Monteringsposition: | Horisontell och vertikalPlatt på baksidan |
| Anslutning uppåt: | Front |
| Anslutning nedåt: | Front |
| Anslutningsavstånd: | 45 mm |
| Skyddstyp: | L |
| Nominell utlösningsenhet: | 1000 A vid 40 °C |
| Långtidsinställning typ Ir: | Justerbar |
| Justeringsintervall för långtidsupptagning: | 0.7...1 x In |
| Långtidsfördröjningsjustering: | Fast |
| Omedelbar inställning av strömgräns, typ Ii: | Justerbar |
| Justeringsintervall för omedelbar strömgräns: | 2.5...5 x In |
| Jordfelsbrytare: | Utan |
| Antal fack: | 6 plats(er) |
| Bredd: | 185 mm |
| Höjd: | 350 mm |
| Djup: | 110 mm |
| Nettovikt: | 9.4 kg |
| Kompatibilitetskod: | NSX1000 |
| Standarder: | EN/IEC 60947 |
|---|---|
| Produktcertifieringar: | CCCEACMarine |
| Överspänningskategori: | Klass II |
| Skyddsklass mot elektriska stötar: | Klass II |
| Föroreningsgrad: | 3 i enlighet med IEC 60664-1 |
| IP-kapslingsklass: | IP40 i enlighet med IEC 60529 |
| IK-skyddsgrad: | IK07 i enlighet med IEC 62262 |
| Omgivningstemperatur för drift: | -25...70 °C |
| Omgivningstemperatur för lagring: | -50...85 °C |
| Relativ luftfuktighet: | 0...95 % |
| Driftshöjd: | 0...2000 m utan nedgradering2000 m...5000 m med nedgradering |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordning |
| Code EAN: | 3606482005648 |
|---|
