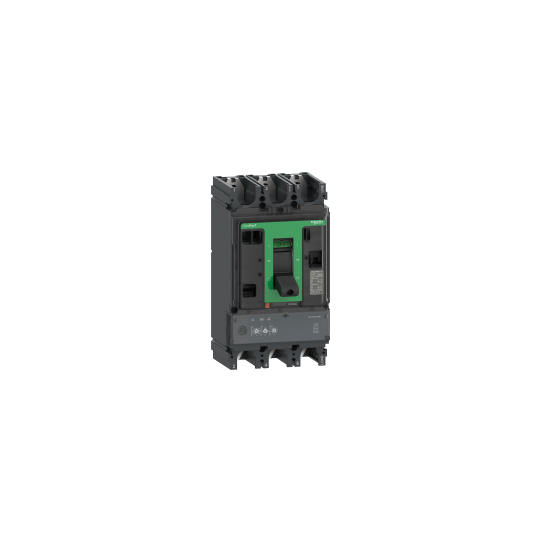

Kretsbrytare, ComPacT NSX400F, 36kA/415VAC, 3-polig, MicroLogic 2.3M utlösningsenhet 320A - C40F32M320
SKU : C40F32M320
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Kretsbrytare, ComPacT NSX400F, 36kA/415VAC, 3-polig, MicroLogic 2.3M utlösningsenhet 320A - C40F32M320
BESKRIVNING
| Serie: | ComPacT ny generation |
|---|---|
| Produktnamn: | ComPacT NSX ny generation |
| Produktsortiment: | ComPacT NSX400...630 ny generation |
| Kort enhetsnamn: | NSX400F |
| Produkt- eller komponenttyp: | Effektbrytare |
| Applikation: | Motorskydd |
| Polbeskrivning: | 3P |
| Beskrivning av skyddade poler: | 3D |
| [In] märkström: | 320 A vid 65 °C |
| [Ue] märkspänning: | 690 V AC 50/60 Hz |
| Nätverkstyp: | AC |
| Nätverksfrekvens: | 50/60 Hz |
| Lämplig för isolering: | Ja i enlighet med EN/IEC 60947-2 |
| Användningskategori: | Kategori A |
| Brytförmåga: | 40 kA Icu vid 220/240 V AC 50/60 Hz i enlighet med IEC 60947-236 kA Icu vid 380/415 V AC 50/60 Hz i enlighet med IEC 60947-230 kA Icu vid 440 V AC 50/60 Hz i enlighet med IEC 60947-225 kA Icu vid 500 V AC 50/60 Hz i enlighet med IEC 60947-220 kA Icu vid 525 V AC 50/60 Hz i enlighet med IEC 60947-210 kA Icu vid 660/690 V AC 50/60 Hz i enlighet med IEC 60947-220 kA vid 600 V AC 50/60 Hz i enlighet med UL 508 |
| Brytströmskategori: | F 36 kA 415 V AC |
| Utlösarenhetens namn: | Micrologic 2.3 M |
| Utlösningsteknik: | Elektronisk |
| Utlösarenhetens skyddsfunktioner: | LSoI |
| Kontrolltyp: | Vippomkopplare |
| Montering: | Fast |
| [Ui] nominell isolationsspänning: | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] nominell impuls tål spänning: | 8 kV |
| [Ics] nominell operativ brytförmåga: | 40 kA vid 220/240 V AC 50/60 Hz i enlighet med IEC 60947-236 kA vid 380/415 V AC 50/60 Hz i enlighet med IEC 60947-230 kA vid 440 V AC 50/60 Hz i enlighet med IEC 60947-225 kA vid 500 V AC 50/60 Hz i enlighet med IEC 60947-210 kA vid 525 V AC 50/60 Hz i enlighet med IEC 60947-210 kA vid 660/690 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| Mekanisk livslängd: | 15000 cykler |
| Elektrisk livslängd: | 12000 cykler vid 440 V In/26000 cykler vid 440 V In6000 cykler vid 690 V In/23000 cykler vid 690 V In |
| Effektförlust per pol: | 12.29 W |
| Monteringsstöd: | Monteringsplatta |
| Monteringsposition: | Horisontell och vertikalPlatt på baksidan |
| Övre anslutning: | Fram |
| Nedre anslutning: | Fram |
| Anslutningsavstånd: | 45 mm |
| Skyddstyp: | L |
| Utlösningsenhetens märkdata: | 320 A vid 65 °C |
| Motorutlösningsklass: | 20510 |
| Kompletterande motorskydd: | Fasobalans |
| Inställningstyp för långtidsfördröjning Ir: | Justerbar 9 inställningar |
| Justeringsområde för långtidsfördröjning: | 160...320 A |
| Inställningstyp för långtidsfördröjning: | Fast |
| [tr] justeringsområde för lång tidsfördröjning: | 120 s vid 1.5 x Ir för utlösningsklass 56.5 s vid 6 x Ir för utlösningsklass 55 s vid 7.2 x Ir för utlösningsklass 5240 s vid 1.5 x Ir för utlösningsklass 1013.5 s vid 6 x Ir för utlösningsklass 1010 s vid 7.2 x Ir för utlösningsklass 10480 s vid 1.5 x Ir för utlösningsklass 2026 s vid 6 x Ir för utlösningsklass 2020 s vid 7.2 x Ir för utlösningsklass 20 |
| Termiskt minne: | 20 minuter före och efter utlösning |
| Inställningstyp för korttidsfördröjning Isd: | Justerbar 9 inställningar |
| [Isd] inställningsområde för korttidsfördröjning: | 5...13 x Ir |
| Inställningstyp för korttidsfördröjning: | Fast |
| Omedelbar utlösningsinställning Ii: | Fast |
| Omedelbar utlösningsinställning, intervall: | 4800 A |
| Jordfelsbrytare: | Utan |
| Zonselektiv spärrning ZSI: | Utan |
| Antal platser: | 6 plats(er) |
| Lokal indikering: | Blinkande lysdiod (grön) för driftklarLysdiod 95 % Ith (röd) för temperatur över börvärde |
| Bredd: | 140 mm |
| Höjd: | 255 mm |
| Djup: | 110 mm |
| Nettovikt: | 6.05 kg |
| Kompatibilitetskod: | NSX400 |
| Standarder: | EN/IEC 60947 |
|---|---|
| Produktcertifieringar: | CCCEACMarine |
| Överspänningskategori: | Klass II |
| Skyddsklass för elektrisk stöt: | Klass II |
| Föroreningsgrad: | 3 i enlighet med IEC 60664-1 |
| IP-kapslingsklass: | IP40 i enlighet med IEC 60529 |
| IK-skyddsgrad: | IK07 i enlighet med IEC 62262 |
| Omgivningstemperatur vid drift: | -25...70 °C |
| Omgivningstemperatur vid förvaring: | -50...85 °C |
| Relativ luftfuktighet: | 0...95 % |
| Driftshöjd: | 0...2000 m utan nedgradering2000 m...5000 m med nedgradering |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606482002623 |
|---|
