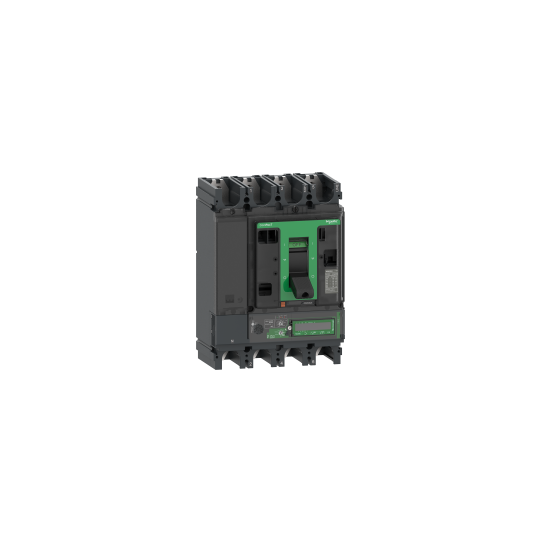

Dvärgbrytare, ComPacT NSX400H, 70kA/415VAC, 4-polig, MicroLogic Vigi 7.3E utlösningsenhet 400A - C40H47E400
SKU : C40H47E400
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Dvärgbrytare, ComPacT NSX400H, 70kA/415VAC, 4-polig, MicroLogic Vigi 7.3E utlösningsenhet 400A - C40H47E400
BESKRIVNING
| Serie: | ComPacT ny generation |
|---|---|
| Produktnamn: | ComPacT NSX ny generation |
| Produktsortiment: | ComPacT NSX400...630 ny generation |
| Kort enhetsnamn: | NSX400H |
| Produkt eller komponenttyp: | Jordfelsbrytare |
| Enhetsapplikation: | Distribution |
| Polbeskrivning: | 4P |
| Skyddad polbeskrivning: | 4D3D + OSN3D + N/23D |
| Neutral position: | Vänster |
| [In] märkström: | 400 A vid 40 °C |
| [Ue] nominell driftspänning: | 440 V AC 50/60 Hz |
| Nätverkstyp: | AC |
| Nätverksfrekvens: | 50/60 Hz |
| Lämplighet för isolation: | Ja enligt EN/IEC 60947-2 |
| Användningskategori: | Kategori A |
| Brytförmåga: | 100 kA Icu vid 220/240 V AC 50/60 Hz enligt IEC 60947-270 kA Icu vid 380/415 V AC 50/60 Hz enligt IEC 60947-265 kA Icu vid 440 V AC 50/60 Hz enligt IEC 60947-250 kA Icu vid 500 V AC 50/60 Hz enligt IEC 60947-235 kA Icu vid 525 V AC 50/60 Hz enligt IEC 60947-220 kA Icu vid 660/690 V AC 50/60 Hz enligt IEC 60947-2 |
| Brytförmåga kod: | H 70 kA 415 V AC |
| Utlösningsenhetsnamn: | Micrologic 7.3 E |
| Utlösningsteknik: | Elektronisk |
| Utlösningsenhetens skyddsfunktioner: | LSIR |
| Kontrolltyp: | Vippomkopplare |
| Monteringsläge: | Fast |
| [Ui] märkisolationsspänning: | 500 V AC 50/60 Hz |
|---|---|
| [Uimp] nominell impulsöverspänningshållfasthet: | 8 kV |
| [Ics] nominell tjänstebrytförmåga: | 100 kA vid 220/240 V AC 50/60 Hz enligt IEC 60947-270 kA vid 380/415 V AC 50/60 Hz enligt IEC 60947-265 kA vid 440 V AC 50/60 Hz enligt IEC 60947-250 kA vid 500 V AC 50/60 Hz enligt IEC 60947-211 kA vid 525 V AC 50/60 Hz enligt IEC 60947-210 kA vid 660/690 V AC 50/60 Hz enligt IEC 60947-2 |
| Mekanisk livslängd: | 15000 cykler |
| Elektrisk livslängd: | 12000 cykler vid 440 V In/26000 cykler vid 440 V In6000 cykler vid 690 V In/23000 cykler vid 690 V In |
| Effektförlust per pol: | 25.6 W N25.6 W L1 och L322.4 W L2 |
| Monteringsstöd: | Bakplatta |
| Monteringsposition: | Horisontell och vertikalPlatt på baksidan |
| Övre anslutning: | Fram |
| Nedre anslutning: | Fram |
| Anslutningsdelning: | 45 mm |
| Skyddstyp: | L |
| Utlösarens nominella värde: | 400 A vid 40 °C |
| Typ av långtidsutlösarinställning Ir: | Justerbar 9 inställningar |
| Justeringsområde för långtidsutlösare: | 160...400 A |
| Typ av långtidsfördröjningsjustering: | Justerbar |
| [tr] justeringsområde för långtidsfördröjning: | 15...400 s vid 1.5 x Ir0.5...16 s vid 6 x Ir0.35...11 s vid 7.2 x Ir |
| Neutral skyddsinställning: | 0.5 x Ir (3D + N/2)1 x Ir (4D)Inget skydd (3D) |
| Termiskt minne: | 20 minuter före och efter utlösning |
| Korttidsutlösningsinställning Isd: | Justerbar |
| [Isd] korttidsutlösningsinställningsområde: | 1.5...10 x Ir |
| Korttidsfördröjningsjusteringstyp: | Justerbar |
| [tsd] korttidsfördröjningsjusteringsområde: | 0...0.4 s I²t=off0.1...0.4 s I²t=on |
| Omedelbar utlösningsinställningstyp Ii: | Justerbar |
| Omedelbar utlösningsinställningsområde: | 1.5...12 x In |
| Jordfelskydd: | Integrerad |
| Jordfelskyddsklass: | Klass A |
| Justeringsområde för jordfelskänsling: | Justerbar |
| [I?n] justering av känslighet för jordfel: | 300 mA500 mA1 A3 A5 A10 A |
| Driftläge: | FRÅN med I?n-vridomkopplaren |
| Justeringsområde för jordfelsfördröjning: | Justerbar |
| [?t] jordfelsfördröjningsjustering: | 0 ms60 ms150 ms500 ms1 s |
| Zonselektiv sammankoppling ZSI: | Utan |
| Antal platser: | 6 platser |
| Lokal signalering: | Blinkande LED (grön) för klar för driftLED 105 % Ir (röd) för överbelastningLED 90 % Ir (orange) för överbelastning |
| Displaytyp: | LCD-display |
| Mättyp: | Energimätare |
| Datakommunikation: | Tidsstämplade historik- och händelsetabellerUnderhållsindikatorerMomentana värden och efterfrågevärdenMaxi/minmätareSkydds- och larminställningarStrömkvalitetEnergimätningEfterfrågeström och effekt |
| Bredd: | 185 mm |
| Höjd: | 255 mm |
| Djup: | 110 mm |
| Nettovikt: | 7.9 kg |
| Kompatibilitetskod: | NSX400 |
| Standarder: | EN/IEC 60947 |
|---|---|
| Produktcertifieringar: | CCCEACMarin |
| Överspänningskategori: | Klass II |
| Skyddsklass mot elchock: | Klass II |
| Föroreningsgrad: | 3 enligt IEC 60664-1 |
| IP-skyddsgrad: | IP40 enligt IEC 60529 |
| IK-skyddsgrad: | IK07 enligt IEC 62262 |
| Omgivande lufttemperatur för drift: | -25...70 °C |
| Omgivande lufttemperatur för lagring: | -40...85 °C |
| Relativ luftfuktighet: | 0...95 % |
| Driftshöjd: | 0...2000 m utan nedjustering2000 m...5000 m med nedjustering |
| REACh-förordningen: | Referensen innehåller ämnen som inger mycket stora betänkligheter över tröskelvärdetEU RoHS-direktivet |
| EAN-kod: | 3606481994745 |
|---|
