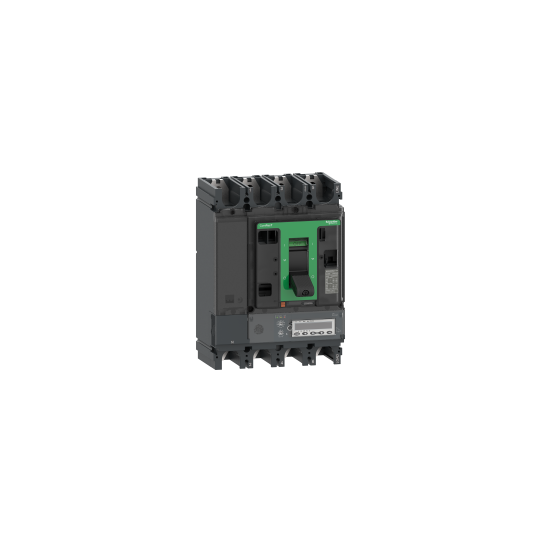

Kompaktbrytare ComPacT NSX400HB2, 100 kA vid 690 VAC, MicroLogic 5.3 E utlösningsenhet 400 A, 4-polig 4d - C40W45E400
SKU : C40W45E400
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Kompaktbrytare ComPacT NSX400HB2, 100 kA vid 690 VAC, MicroLogic 5.3 E utlösningsenhet 400 A, 4-polig 4d - C40W45E400
BESKRIVNING
| Serie: | ComPacT ny generation |
|---|---|
| Produktnamn: | ComPacT NSX ny generation |
| Produktsortiment: | ComPacT NSX400...630 ny generation |
| Kort beskrivning av enhet: | NSX400HB2 |
| Produkt eller komponenttyp: | Effektbrytare |
| Enhetsapplikation: | Distribution |
| Beskrivning av poler: | 4P |
| Beskrivning av skyddade poler: | 4D3D + OSN3D + N/23D |
| Neutralposition: | Vänster |
| [In] märkström: | 400 A vid 40 °C |
| [Ue] nominell driftspänning: | 690 V AC 50/60 Hz |
| Nätverkstyp: | AC |
| Nätverksfrekvens: | 50/60 Hz |
| Lämplighet för isolering: | Ja, i enlighet med EN/IEC 60947-2 |
| Användningskategori: | Kategori A |
| Brytförmåga: | 100 kA Icu vid 500 V AC 50/60 Hz i enlighet med IEC 60947-2100 kA Icu vid 525 V AC 50/60 Hz i enlighet med IEC 60947-2100 kA Icu vid 660/690 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| Brytförmåga kod: | HB2 100 kA 690 V AC |
| Utlösningsenhetens namn: | Micrologic 5.3 E |
| Teknik för utlösningsenhet: | Elektronisk |
| Skyddsfunktioner för utlösningsenhet: | LSI |
| Kontrolltyp: | Vippa |
| Monteringsläge: | Fast |
| [Ui] nominell isolationsspänning: | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] nominell impulsspänning: | 8 kV |
| [Ics] nominell tjänstebrytningskapacitet: | 100 kA vid 500 V AC 50/60 Hz i enlighet med IEC 60947-2100 kA vid 525 V AC 50/60 Hz i enlighet med IEC 60947-2100 kA vid 660/690 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| Mekanisk hållbarhet: | 15000 cykler |
| Elektrisk hållbarhet: | 12000 cykler vid 440 V In/26000 cykler vid 440 V In6000 cykler vid 690 V In/23000 cykler vid 690 V In |
| Effektförlust per pol: | 19.2 W |
| Monteringsstöd: | Bakplatta |
| Monteringsposition: | Horisontell och vertikalPlatt på baksidan |
| Övre anslutning: | Front |
| Nedre anslutning: | Front |
| Anslutningsavstånd: | 45 mm |
| Skyddstyp: | L |
| Märkvärde för utlösningsenhet: | 400 A vid 40 °C |
| Justeringstyp för långtidsplockning Ir: | Justerbar 9 inställningar |
| Justeringsområde för långtidsplockning: | 160...400 A |
| Justeringstyp för långtidsfördröjning: | Justerbar |
| [tr] justeringsområde för långtidsfördröjning: | 15...400 s vid 1.5 x Ir0.5...16 s vid 6 x Ir0.35...11 s vid 7.2 x Ir |
| Inställning av neutralt skydd: | 0.5 x Ir (3D + N/2)1 x Ir (4D)1.6 x Ir (3D + OSN)Inget skydd (3D) |
| Termiskt minne: | 20 minuter före och efter utlösning |
| Justeringstyp för korttidsplockning Isd: | Justerbar 9 inställningar |
| [Isd] justeringsområde för korttidsplockning: | 1.5...10 x Ir |
| Justeringstyp för korttidsfördröjning: | Justerbar 5 inställningar |
| [tsd] justeringsområde för korttidsfördröjning: | 0...0.4 s I²t=off0.1...0.4 s I²t=on |
| Justeringstyp för momentan plockning Ii: | Justerbar |
| Justeringsområde för momentan plockning: | 1.5...12 x In |
| Jordfelsskydd: | Utan |
| Zonselektiv spärr ZSI: | Med |
| Antal fack: | 6 fack |
| Lokal signalering: | Blinkande LED (grön) för redo för driftLED 105 % Ir (röd) för överbelastningLED 90 % Ir (orange) för överbelastning |
| Displaytyp: | LCD-skärm |
| Mättyp: | Energimätare |
| Datakommunikation: | UnderhållsindikatorerSkydds- och larminställningarEnergimätningMaxi-/minimätareBe ström och effektMomentana och begärda värdenStrömkvalitetTidsstämplade historiker och händelsetabeller |
| Bredd: | 185 mm |
| Höjd: | 255 mm |
| Djup: | 110 mm |
| Nettovikt: | 7.9 kg |
| Kompatibilitetskod: | NSX400 |
| Standarder: | EN/IEC 60947 |
|---|---|
| Produktcertifieringar: | EACMarineCCC |
| Överspänningskategori: | Klass II |
| Klass för skydd mot elektriska stötar: | Klass II |
| Föroreningsgrad: | 3 i enlighet med IEC 60664-1 |
| IP-skyddsgrad: | IP40 i enlighet med IEC 60529 |
| IK-skyddsgrad: | IK07 i enlighet med IEC 62262 |
| Omgivningstemperatur för drift: | -25...70 °C |
| Omgivningstemperatur för lagring: | -40...85 °C |
| Relativ fuktighet: | 0...95 % |
| Driftshöjd: | 0...2000 m utan nedsättning2000 m...5000 m med nedsättning |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606481989321 |
|---|
