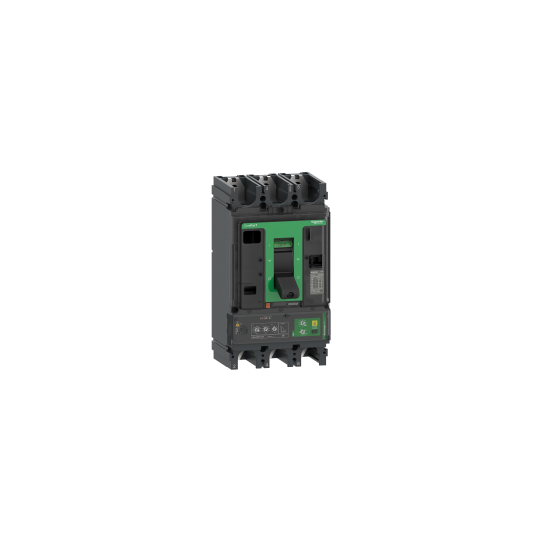

Kretsbrytare, ComPacT NSX630F, 36kA/415VAC, 3-polig, MicroLogic Vigi 4.3 utlösningsenhet 570A - C63F34V570
SKU : C63F34V570
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Kretsbrytare, ComPacT NSX630F, 36kA/415VAC, 3-polig, MicroLogic Vigi 4.3 utlösningsenhet 570A - C63F34V570
BESKRIVNING
| Serie: | ComPacT ny generation |
|---|---|
| Produktnamn: | ComPacT NSX ny generation |
| Produktsortiment: | ComPacT NSX400...630 ny generation |
| Enhetens kortnamn: | NSX630F |
| Produkt eller komponenttyp: | Jordfelsbrytare |
| Enhetstillämpning: | Distribution |
| Beskrivning av poler: | 3P |
| Skyddade poler beskrivning: | 3D |
| [In] märkström: | 570 A vid 40 °C |
| [Ue] nominell driftspänning: | 440 V AC 50/60 Hz |
| Nätverkstyp: | AC |
| Nätverksfrekvens: | 50/60 Hz |
| Lämplighet för isolering: | Ja, i enlighet med EN/IEC 60947-2 |
| Användningskategori: | Kategori A |
| Brytförmåga: | 40 kA Icu vid 220/240 V AC 50/60 Hz i enlighet med IEC 60947-236 kA Icu vid 380/415 V AC 50/60 Hz i enlighet med IEC 60947-230 kA Icu vid 440 V AC 50/60 Hz i enlighet med IEC 60947-225 kA Icu vid 500 V AC 50/60 Hz i enlighet med IEC 60947-220 kA Icu vid 525 V AC 50/60 Hz i enlighet med IEC 60947-210 kA Icu vid 660/690 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| Kopplingskapacitetskod: | F 36 kA 415 V AC |
| Utlösningsenhetens namn: | Micrologic 4.3 |
| Utlösningsenhetens teknik: | Elektronisk |
| Utlösningsenhetens skyddsfunktioner: | LSoIR |
| Kontrolltyp: | Omkopplare |
| Monteringssätt: | Fast |
| [Ui] nominell isolationsspänning: | 500 V AC 50/60 Hz |
|---|---|
| [Uimp] nominell impuls tål spänning: | 8 kV |
| [Ics] Nominell funktionsbrytförmåga: | 40 kA vid 220/240 V AC 50/60 Hz i enlighet med IEC 60947-236 kA vid 380/415 V AC 50/60 Hz i enlighet med IEC 60947-230 kA vid 440 V AC 50/60 Hz i enlighet med IEC 60947-225 kA vid 500 V AC 50/60 Hz i enlighet med IEC 60947-210 kA vid 525 V AC 50/60 Hz i enlighet med IEC 60947-210 kA vid 660/690 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| Mekanisk hållbarhet: | 15000 cykler |
| Elektrisk hållbarhet: | 8000 cykler vid 440 V In/24000 cykler vid 440 V In6000 cykler vid 690 V In/22000 cykler vid 690 V In |
| Effektförlust per pol: | 45.49 W N45.49 W L1 och L338.99 W L2 |
| Monteringsstöd: | Bottenplatta |
| Monteringsposition: | Horisontell och vertikalPlatt på baksidan |
| Anslutning uppåt: | Front |
| Anslutning nedåt: | Front |
| Anslutningsdelning: | 45 mm |
| Skyddstyp: | L |
| Utlösningsenhetens märkdata: | 570 A vid 40 °C |
| Långtidsutlösning, justeringstyp Ir: | Justerbar 9 inställningar |
| Långtidsutlösningsjusteringsområde: | 250...570 A |
| Långtidsfördröjningsjusteringstyp: | Fast |
| [tr] långtidsfördröjningens justeringsområde: | 400 s vid 1.5 x Ir16 s vid 6 x Ir11 s vid 7.2 x Ir |
| Termiskt minne: | 20 minuter före och efter utlösning |
| Korttidsupptagning justeringstyp Isd: | Justerbar |
| [Isd] korttidsupptagningsjusteringsområde: | 1.5...10 x Ir |
| Korttidsfördröjning justeringstyp: | Fast |
| [tsd] korttidsfördröjningens justeringsområde: | 0.02 s |
| Omedelbar upptagsjusteringstyp Ii: | Fast |
| Omedelbart upptagningsjusteringsområde: | 6900 A |
| Jordfelsskydd: | Integrerad |
| Jordfelsskyddsklass: | Klass A |
| Justeringsområde för restjordfelsskydd: | Justerbar |
| [I?n] restjordfelsskyddets känslighetsjustering: | 300 mA500 mA1 A3 A5 A10 A |
| Driftläge: | AV med vred I?n |
| Justerbar tidsfördröjning för restjordfelsskydd: | Justerbar |
| [?t] justering av restjordfelstidsfördröjning: | 0 ms60 ms150 ms500 ms1 s |
| Zonselektiv sammankoppling ZSI: | Utan |
| Antal fack: | 6 uttag |
| Lokal signalering: | Blinkande lysdiod (grön) för klar att användaLED 105 % Ir (röd) för överbelastningLED 90 % Ir (orange) för överbelastning |
| Bredd: | 140 mm |
| Höjd: | 255 mm |
| Djup: | 110 mm |
| Nettovikt: | 6.2 kg |
| Kompatibilitetskod: | NSX630 |
| Standarder: | EN/IEC 60947 |
|---|---|
| Produktcertifieringar: | CCCEACMarine |
| Överspänningskategori: | Klass II |
| Klass för skydd mot elektriska stötar: | Klass II |
| Föroreningsgrad: | 3 i enlighet med IEC 60664-1 |
| IP-kapslingsklass: | IP40 i enlighet med IEC 60529 |
| IK-skyddsgrad: | IK07 i enlighet med IEC 62262 |
| Omgivningstemperatur för drift: | -25...70 °C |
| Omgivningstemperatur för lagring: | -50...85 °C |
| Relativ fuktighet: | 0...95 % |
| Driftshöjd: | 0...2000 m utan nedgradering2000 m...5000 m med nedgradering |
| REACh-förordning: | Referens innehåller ämnen som inger mycket stora betänkligheter över tröskelnEU RoHS-direktivet |
| EAN-kod: | 3606481994080 |
|---|
