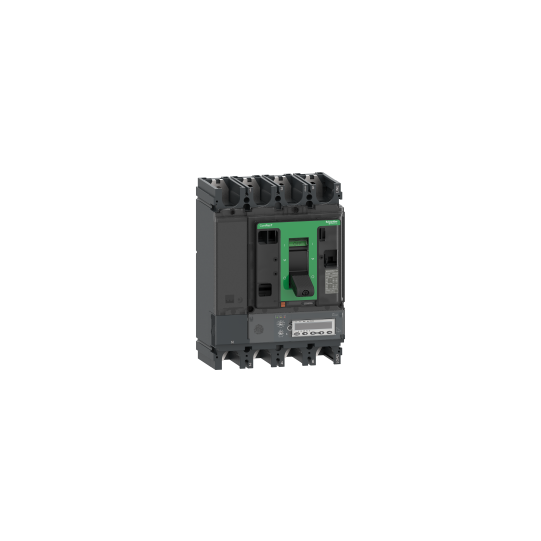

effektbrytare ComPacT NSX630HB2, 100 kA vid 690 VAC, utlösningsenhet MicroLogic 5.3 E 630 A, 4-polig 4d - C63W45E630
SKU : C63W45E630
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
effektbrytare ComPacT NSX630HB2, 100 kA vid 690 VAC, utlösningsenhet MicroLogic 5.3 E 630 A, 4-polig 4d - C63W45E630
BESKRIVNING
| Serie: | ComPacT ny generation |
|---|---|
| Produktnamn: | ComPacT NSX ny generation |
| Produktsortiment: | ComPacT NSX400...630 ny generation |
| Enhetens kortnamn: | NSX630HB2 |
| Produkt eller komponenttyp: | Effektbrytare |
| Applikation: | Distribution |
| Beskrivning av poler: | 4P |
| Beskrivning av skyddade poler: | 4D3D + OSN3D + N/23D |
| Neutral position: | Vänster |
| [In] märktström: | 630 A vid 40 °C |
| [Ue] märkt driftspänning: | 690 V AC 50/60 Hz |
| Nätverkstyp: | AC |
| Nätfrekvens: | 50/60 Hz |
| Lämplighet för isolering: | Ja i enlighet med EN/IEC 60947-2 |
| Användarkategori: | Kategori A |
| Brytförmåga: | 100 kA Icu vid 500 V AC 50/60 Hz i enlighet med IEC 60947-2100 kA Icu vid 525 V AC 50/60 Hz i enlighet med IEC 60947-2100 kA Icu vid 660/690 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| Brytförmåga kod: | HB2 100 kA 690 V AC |
| Utlösningsenhetsnamn: | Micrologic 5.3 E |
| Utlösningsenhetsteknik: | Elektronisk |
| Utlösningsenhet skyddsfunktioner: | LSI |
| Kontrolltyp: | Vippomkopplare |
| Monteringsmetod: | Fast |
| [Ui] märkt isolationsspänning: | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] märkt stötspänning: | 8 kV |
| [Ics] märkt bruksbrytförmåga: | 100 kA vid 500 V AC 50/60 Hz i enlighet med IEC 60947-2100 kA vid 525 V AC 50/60 Hz i enlighet med IEC 60947-2100 kA vid 660/690 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| Mekanisk hållbarhet: | 15000 cykler |
| Elektrisk hållbarhet: | 8000 cykler vid 440 V In/24000 cykler vid 440 V In6000 cykler vid 690 V In/22000 cykler vid 690 V In |
| Effektförlust per pol: | 39.69 W |
| Monteringsstöd: | Bakplatta |
| Monteringsläge: | Horisontellt och vertikaltPlatt på baksidan |
| Övre anslutning: | Front |
| Nedre anslutning: | Front |
| Anslutningsavstånd: | 45 mm |
| Skyddstyp: | L |
| Utlösningsenhetens märkdata: | 630 A vid 40 °C |
| Långtidsinställning av tillslagstyp Ir: | Justerbar 9 inställningar |
| Långtidsinställningsområde för tillslag: | 250...630 A |
| Långtidsfördröjning justeringstyp: | Justerbar |
| [tr] justeringsområde för lång tidsfördröjning: | 15...400 s vid 1.5 x Ir0.5...16 s vid 6 x Ir0.35...11 s vid 7.2 x Ir |
| Neutral skyddsinställning: | 0.5 x Ir (3D + N/2)1 x Ir (4D)1.6 x Ir (3D + OSN)Inget skydd (3D) |
| Termiskt minne: | 20 minuter före och efter utlösning |
| Korttidsinställning av tillslagstyp Isd: | Justerbar 9 inställningar |
| [Isd] korttidsinställningsområde för tillslag: | 1.5...10 x Ir |
| Korttidsfördröjning justeringstyp: | Justerbar 5 inställningar |
| [tsd] korttidsfördröjningsjusteringsområde: | 0...0.4 s I²t=av0.1...0.4 s I²t=på |
| Omedelbar tillslagstyp Ii: | Justerbar |
| Omedelbart tillslagsjusteringsområde: | 1.5...11 x In |
| Jordfelsbrytare: | Utan |
| Zonselektiv spärr ZSI: | Med |
| Antal platser: | 6 plats(er) |
| Lokal signalering: | Blinkande lysdiod (grön) för klar för driftLysdiod 105 % Ir (röd) för överbelastningLysdiod 90 % Ir (orange) för överbelastning |
| Displaytyp: | LCD-display |
| Typ av mätning: | Energimätare |
| Datakommunikation: | Max- och minvärdenOmedelbara och behovsvärdenBehovsström och -effektEnergimätningStrömkvalitetSkydds- och larminställningarTidsstämplad historik och händelsetabellerUnderhållsindikatorer |
| Bredd: | 185 mm |
| Höjd: | 255 mm |
| Djup: | 110 mm |
| Nettovikt: | 8.13 kg |
| Kompatibilitetskod: | NSX630 |
| Standarder: | EN/IEC 60947 |
|---|---|
| Produktcertifieringar: | CCCEACMarine |
| Överspänningskategori: | Klass II |
| Skyddsklass för elektriska stötar: | Klass II |
| Föroreningsgrad: | 3 i enlighet med IEC 60664-1 |
| IP-skyddsgrad: | IP40 i enlighet med IEC 60529 |
| IK-skyddsgrad: | IK07 i enlighet med IEC 62262 |
| Omgivningstemperatur för drift: | -25...70 °C |
| Omgivningstemperatur för lagring: | -40...85 °C |
| Relativ luftfuktighet: | 0...95 % |
| Driftshöjd: | 0...2000 m utan nedklassning2000 m...5000 m med nedklassning |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3606481989338 |
|---|
