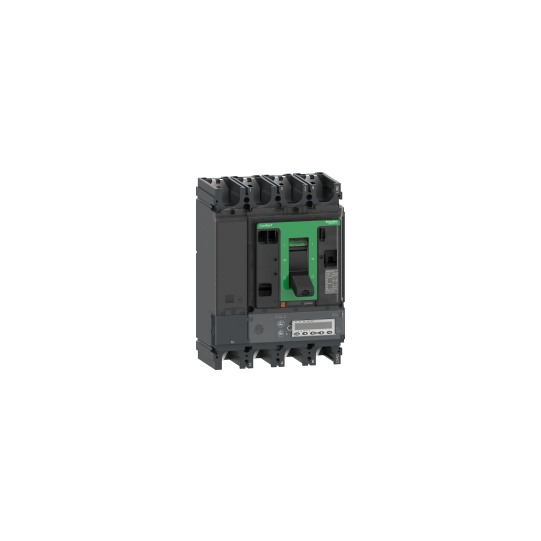

strömbrytare ComPacT NSX630R, 200 kA vid 415 VAC, MicroLogic 5.3 E utlösningsenhet 630 A, 4-polig 4d - C63R45E630
SKU : C63R45E630
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
strömbrytare ComPacT NSX630R, 200 kA vid 415 VAC, MicroLogic 5.3 E utlösningsenhet 630 A, 4-polig 4d - C63R45E630
BESKRIVNING
| Serie: | ComPacT ny generation |
|---|---|
| Produktnamn: | ComPacT NSX ny generation |
| Produktsortiment: | ComPacT NSX400...630 ny generation |
| Enhetens kortnamn: | NSX630R |
| Produkt eller komponenttyp: | Effektbrytare |
| Apparatanvändning: | Distribution |
| Polbeskrivning: | 4P |
| Skyddade poler beskrivning: | 4D3D + OSN3D + N/23D |
| Neutralposition: | Vänster |
| [In] märkström: | 630 A vid 40 °C |
| [Ue] märkspänning: | 690 V AC 50/60 Hz |
| Nätverkstyp: | AC |
| Nätverksfrekvens: | 50/60 Hz |
| Lämplighet för isolering: | Ja enligt EN/IEC 60947-2 |
| Användningskategori: | Kategori A |
| Brytförmåga: | 200 kA Icu vid 220/240 V AC 50/60 Hz enligt IEC 60947-2200 kA Icu vid 380/415 V AC 50/60 Hz enligt IEC 60947-2200 kA Icu vid 440 V AC 50/60 Hz enligt IEC 60947-280 kA Icu vid 500 V AC 50/60 Hz enligt IEC 60947-265 kA Icu vid 525 V AC 50/60 Hz enligt IEC 60947-245 kA Icu vid 660/690 V AC 50/60 Hz enligt IEC 60947-2 |
| Brytförmåga kod: | R 200 kA 415 V AC |
| Utlösarenhetens namn: | Micrologic 5.3 E |
| Utlösarenhetens teknik: | Elektronisk |
| Utlösarenhetens skyddsfunktioner: | LSI |
| Kontrolltyp: | Vippa |
| Monteringssätt: | Fast |
| [Ui] isolationsmärkspänning: | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] märkimpulsspänning: | 8 kV |
| [Ics] märk kortslutningsbrytförmåga: | 200 kA vid 220/240 V AC 50/60 Hz enligt IEC 60947-2200 kA vid 380/415 V AC 50/60 Hz enligt IEC 60947-2200 kA vid 440 V AC 50/60 Hz enligt IEC 60947-280 kA vid 500 V AC 50/60 Hz enligt IEC 60947-265 kA vid 525 V AC 50/60 Hz enligt IEC 60947-245 kA vid 660/690 V AC 50/60 Hz enligt IEC 60947-2 |
| Mekanisk livslängd: | 15000 cykler |
| Elektrisk livslängd: | 8000 cykler vid 440 V In/24000 cykler vid 440 V In6000 cykler vid 690 V In/22000 cykler vid 690 V In |
| Effektförlust per pol: | 39.69 W |
| Monteringsstöd: | Bakplatta |
| Monteringsposition: | Horisontell och vertikalPlatt på baksidan |
| Övre anslutning: | Front |
| Nedre anslutning: | Front |
| Anslutningsavstånd: | 45 mm |
| Skyddstyp: | L |
| Utlösningsenhetens märkning: | 630 A vid 40 °C |
| Justeringstyp för långtidsfördröjning Ir: | Justerbar 9 inställningar |
| Justeringområde för långtidsfördröjning: | 250...630 A |
| Justeringstyp för långtidsfördröjning: | Justerbar |
| [tr] justeringsområde för långtidsfördröjning: | 15...400 s vid 1.5 x Ir0.5...16 s vid 6 x Ir0.35...11 s vid 7.2 x Ir |
| Neutral skyddsinställning: | 0.5 x Ir (3D + N/2)1 x Ir (4D)1.6 x Ir (3D + OSN)Inget skydd (3D) |
| Termiskt minne: | 20 minuter före och efter utlösning |
| Justeringstyp för korttidsfrånkoppling Isd: | Justerbar 9 inställningar |
| [Isd] justeringsområde för korttidsfrånkoppling: | 1.5...10 x Ir |
| Justeringstyp för korttidsfördröjning: | Justerbar 5 inställningar |
| [tsd] justeringsområde för korttidsfördröjning: | 0...0.4 s I²t=off0.1...0.4 s I²t=on |
| Inställningstyp för momentan frånkoppling Ii: | Justerbar |
| Inställningsområde för momentan frånkoppling: | 1.5...11 x In |
| Jordfelsbrytare: | Utan |
| Zonselektiv spärr ZSI: | Med |
| Antal fack: | 6 fack |
| Lokal signalering: | Blinkande lysdiod (grön) för redo att användasLysdiod 105 % Ir (röd) för överbelastningLysdiod 90 % Ir (orange) för överbelastning |
| Displaytyp: | LCD-skärm |
| Mättyp: | Energimätare |
| Datakommunikation: | UnderhållsindikatorerEnergimätningMomentana och efterfrågade värdenTidsstämplade historik- och händelsetabellerStrömkvalitetSkydds- och larminställningarEfterfrågad ström och effektMaxi-/minimätare |
| Bredd: | 185 mm |
| Höjd: | 255 mm |
| Djup: | 110 mm |
| Nettovikt: | 8.13 kg |
| Kompatibilitetskod: | NSX630 |
| Standarder: | EN/IEC 60947 |
|---|---|
| Produktcertifieringar: | CCCMarineEAC |
| Överspänningskategori: | Klass II |
| Elchockskyddsklass: | Klass II |
| Föroreningsgrad: | 3 enligt IEC 60664-1 |
| Kapslingsklass IP: | IP40 enligt IEC 60529 |
| Kapslingsklass IK: | IK07 enligt IEC 62262 |
| Omgivningstemperatur för drift: | -25...70 °C |
| Omgivningstemperatur för lagring: | -40...85 °C |
| Relativ fuktighet: | 0...95 % |
| Driftshöjd: | 0...2000 m utan nedgradering2000 m...5000 m med nedgradering |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606481988935 |
|---|
