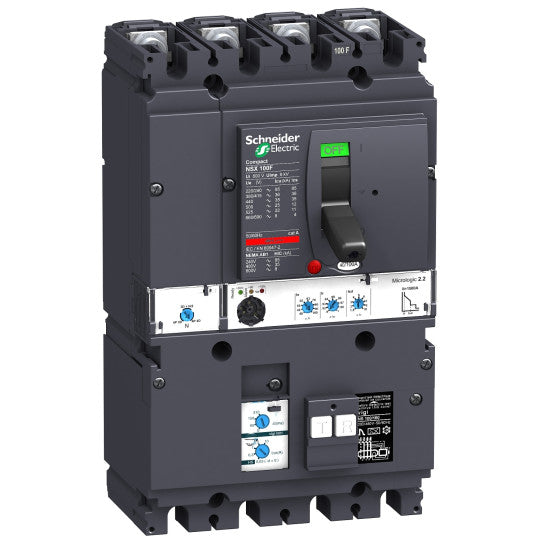

dvärgbrytare VigiComPact NSX100B, 25 kA vid 415 VAC, MicroLogic 2.2 utlösningsenhet 100 A, Vigi MH modul, 4P 4d - LV429984
SKU : LV429984
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
dvärgbrytare VigiComPact NSX100B, 25 kA vid 415 VAC, MicroLogic 2.2 utlösningsenhet 100 A, Vigi MH modul, 4P 4d - LV429984
BESKRIVNING
| Serie: | ComPact |
|---|---|
| Produktnamn: | ComPact NSX |
| Produktsortiment: | ComPact NSX100...250 |
| Kort beskrivning av enhet: | VigiCompact NSX100B |
| Produkt eller komponenttyp: | Effektbrytare med Vigi-tillägg |
| Apparatanvändning: | Distribution |
| Beskrivning av poler: | 4P |
| Skyddade poler: | 3t3t + N/24t |
| Neutral position: | Vänster |
| [In] märkström: | 100 A vid 40 °C |
| [Ue] märkspänning: | 440 V AC 50/60 Hz |
| Nätverkstyp: | AC |
| Nätverksfrekvens: | 50/60 Hz |
| Lämplighet för isolering: | Ja i enlighet med EN/IEC 60947-2 |
| Användningskategori: | Kategori A |
| Brytförmåga: | 15 kA Icu vid 500 V AC 50/60 Hz i enlighet med IEC 60947-220 kA Icu vid 440 V AC 50/60 Hz i enlighet med IEC 60947-225 kA Icu vid 380/415 V AC 50/60 Hz i enlighet med IEC 60947-240 kA Icu vid 220/240 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| Brytförmåga kod: | B 25 kA 415 V AC |
| Utlösningsenhetens namn: | Micrologic 2.2 |
| Utlösningsenhetens teknik: | Elektronisk |
| Utlösningsenhetens skyddsfunktioner: | LSoI |
| Kontrolltyp: | Växla |
| Monteringsmetod: | Fast |
| [Ui] märkisolationsspänning: | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] märkimpulsspänning: | 8 kV |
| [Ics] märk servicebrytförmåga: | 20 kA vid 440 V AC 50/60 Hz i enlighet med IEC 60947-225 kA vid 380/415 V AC 50/60 Hz i enlighet med IEC 60947-240 kA vid 220/240 V AC 50/60 Hz i enlighet med IEC 60947-27.5 kA vid 500 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| Mekanisk hållbarhet: | 50000 cykler |
| Elektrisk hållbarhet: | 10000 cykler vid 690 V In20000 cykler vid 690 V In/230000 cykler vid 440 V In50000 cykler vid 440 V In/2 |
| Monteringsunderlag: | Bottenplatta |
| Övre anslutning: | Front |
| Nedre anslutning: | Front |
| Anslutningsavstånd: | 35 mm |
| Skyddstyp: | L |
| Märkdata för utlösningsenhet: | 100 A vid 40 °C |
| Inställningstyp för långtidsfördröjning Ir: | Justerbar 9 inställningar |
| Justeringsområde för långtidsfördröjning: | 40...100 A |
| Justeringsområde för långtidsfördröjning: | Fast |
| [tr] justeringsområde för lång tidsfördröjning: | 11 s vid 7.2 x Ir16 s vid 6 x Ir400 s vid 1.5 x Ir |
| Termiskt minne: | 20 minuter före och efter utlösning |
| Inställningstyp för korttidsfördröjning Isd: | Justerbar 9 inställningar |
| [Isd] korttidsfördröjningsområde: | 1.5...10 x Ir |
| Korttidsfördröjningsjustering: | Fast |
| Omedelbar utlösningsinställningstyp Ii: | Fast |
| Omedelbar utlösningsområde: | 1500 A |
| Jordfelsbrytare: | Med |
| Tilläggsmodulens namn för jordfel: | MH |
| Jordfelsskyddsklass: | Klass A |
| Justeringsområde för restströmskänslighet: | Justerbar 5 inställningar |
| [I?n] justering av restströmskänslighet: | 0.03...10 A |
| Justeringsområde för restströmsfördröjning: | Justerbar 4 inställningar |
| Neutral skyddsinställning: | 0.5 x Ir (3t + N/2)1 x Ir (4t)Inget skydd (3t) |
| Zonselektiv spärr ZSI: | Utan |
| Antal platser: | 6 plats(er) |
| Lokal signalering: | Blinkande LED (grön) för klar att användaLED 105 % Ir (röd) för överbelastningLED 90 % Ir (orange) för överbelastning |
| Bredd: | 140 mm |
| Höjd: | 236 mm |
| Djup: | 86 mm |
| Produktvikt: | 2.4 kg |
| Kompatibilitetskod: | NSX100 |
| Standarder: | EN/IEC 60947 |
|---|---|
| Produktcertifieringar: | CCCEACMarine |
| Överspänningskategori: | Klass II |
| Skyddsklass mot elektrisk stöt: | Klass II |
| Föroreningsgrad: | 3 i enlighet med IEC 60664-1 |
| Kapslingsklass IP: | IP40 i enlighet med IEC 60529 |
| Slagtålighetsklass IK: | IK07 i enlighet med IEC 62262 |
| Omgivande lufttemperatur för drift: | -25...70 °C |
| Omgivande lufttemperatur för förvaring: | -50...85 °C |
| Relativ fuktighet: | 0...95 % |
| Arbetshöjd: | 0...2000 m utan effektnedgång2000 m...5000 m med effektnedgång |
| Hållbarhet: | Green Premium-produktEU RoHS-direktivet |
| EAN-kod: | 3606480008306 |
|---|
