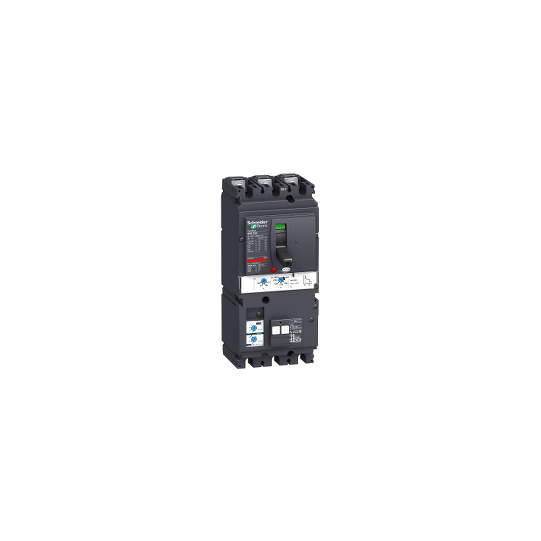

Compact NSX250B - jordfelsbrytare - TM160D - 3P3d - 25KA V - LV431902
BESKRIVNING
| Serie: | Compact |
|---|---|
| Produktnamn: | Compact NSX |
| Produktsortiment: | ComPact NSX100...250 |
| Apparatnamn: | VigiCompact NSX250B |
| Typ av produkt eller komponent: | Effektbrytare med Vigi-block |
| Tillämpning: | Distribution |
| Polbeskrivning: | 3P |
| Skyddade poler: | 3t |
| [In] nominell ström: | 160 A 40 °C |
| [Ue] nominell driftspänning: | 440 V AC 50/60 Hz |
| Nättyp: | AC |
| Nätverksfrekvens: | 50/60 Hz |
| Lämplighet för isolering: | Ja, överensstämmer med EN/IEC 60947-2 |
| Användningskategori: | Kategori A |
| Brytförmåga: | 50/60 Hz 15 kA IEC 60947-2 Icu AC 500 V20 kA Icu vid 440 V AC 50/60 Hz, överensstämmer med IEC 60947-250/60 Hz 25 kA IEC 60947-2 Icu AC 380/415 V50/60 Hz 40 kA IEC 60947-2 Icu AC 220/240 V |
| Brytförmåga, kod: | B 25 kA 415 V AC |
| Frigöringsnamn: | TM-D |
| Utlösningstyp: | Termisk-magnetisk |
| Skyddsfunktioner för utlösare: | LI |
| Kontrolltyp: | Vipparm |
| Installationsläge: | Fast |
| [Ui] nominell isolationsspänning: | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] nominell impulsspänning: | 8 kV |
| [Ics] nominell servicebrytförmåga: | 20 kA 440 V IEC 60947-2 50/60 Hz AC25 kA 380/415 V IEC 60947-2 50/60 Hz AC40 kA 220/240 V IEC 60947-2 50/60 Hz AC15 kA 500 V IEC 60947-2 50/60 Hz AC |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk livslängd: | 5000 cykler In 690 V10000 cykler In/2 690 V10000 cykler vid 440 V In20000 cykler vid 440 V In/2 |
| Monteringsstöd: | Bakre platta |
| Uppströmsanslutning: | Framsida |
| Nedströmsanslutning: | Framsida |
| Anslutningsavstånd: | 35 mm |
| Skyddstyp: | Överbelastningsskydd (termiskt)Kortslutningsskydd (magnetiskt) |
| Brytarstorlek: | 40 °C 160 A |
| Inställningstyp för lång fördröjning (Ir): | Justerbar |
| Inställningsområde för lång fördröjning: | 0,7 till 1 x In |
| Inställningstyp för fördröjning: | Fast |
| [tr] tidsinställningsområde för lång fördröjning: | 1,5 x In 120–400 s6 x Ir 15 s |
| Inställningstyp för momentan sensor (Isd): | Fast |
| [Isd] inställningsområde för kort fördröjning: | 1250 A |
| Inställningstyp för momentan fördröjning: | Fast |
| Differentialskydd: | Med |
| Namn på differentialskyddstilläggsblock: | MH |
| Typ: | Klass A |
| Inställningstyp för differentialkänslighet: | Justerbar 5 positioner |
| [Idn] inställningsområde för differentialkänslighet: | 0,03–10 A |
| Inställningstyp för differentialskyddsfördröjning: | Justerbar 4 positioner |
| Antal platser: | 6 platser |
| Bredd: | 105 mm |
| Höjd: | 236 mm |
| Djup: | 86 mm |
| Produktvikt: | 2,4 kg |
| Kompatibilitetskod: | NSX250 |
| Standarder: | EN/IEC 60947 |
|---|---|
| Produktcertifieringar: | CCCEACMarine |
| Överspänningskategori: | Klass II |
| Skyddsklass mot elektriska stötar: | Klass II |
| Föroreningsgrad: | 3 överensstämmer med IEC 60664-1 |
| IP-kapslingsklass: | IP40 överensstämmer med IEC 60529 |
| Slagmotstånd IK: | IK07 överensstämmer med IEC 62262 |
| Omgivningstemperatur vid drift: | -25–70 °C |
| Omgivningstemperatur vid förvaring: | -50–85 °C |
| Relativ luftfuktighet: | 0–95 % |
| Driftshöjd: | 0–2000 m utan strömsänkning2000 m...5000 m med strömsänkning |
| EU RoHS-direktiv: | Proaktivt kompatibel (Produkt utanför det juridiska området för EU RoHS)Kvicksilverfri |
| EAN-kod: | 3606480013003 |
|---|---|
| Påminnelser: |
Denna Schneider LV431902-strömbrytare är en del av Compact-serien. Den erbjuder 3P-skydd och har termisk-magnetisk utlösningsteknik. Med en förbrukning av och en utlösning enligt en kurva, utformad för följande arbeten: Distribution. |
