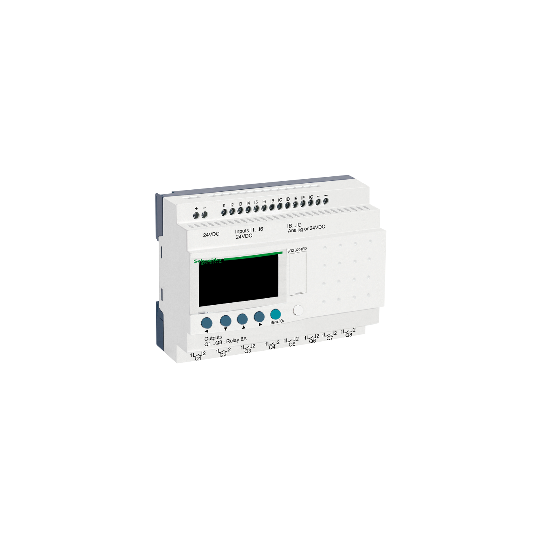

Kompakt smartrelä Zelio Logic - 20 I/O - 24 V DC - klocka - display - SR2B201BD
SKU : SR2B201BD
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Kompakt smartrelä Zelio Logic - 20 I/O - 24 V DC - klocka - display - SR2B201BD
BESKRIVNING
| Produktsortiment: | Zelio Logic |
|---|---|
| Produkt eller komponenttyp: | Kompakt smart relä |
| Lokal display: | Med |
|---|---|
| Antal eller kopplingsschemarader: | 0...240 med stegprogrammering0...500 med FBD-programmering |
| Cykeltid: | 6...90 ms |
| Säkerhetskopieringstid: | 10 år vid 25 °C |
| Klockdrift: | 12 min/år vid 0...55 °C6 s/månad vid 25 °C |
| Kontroller: | Programminne vid varje uppstart |
| [Us] nominell matningsspänning: | 24 V DC |
| Matningsspänningsgränser: | 19.2...30 V |
| Maximal matningsström: | 100 mA (utan förlängning) |
| Effektförlust i W: | 6 W utan förlängning |
| Skydd mot omvänd polaritet: | Med |
| Antal diskreta ingångar: | 12 enligt EN/IEC 61131-2 typ 1 |
| Typ av diskret ingång: | Resistiv |
| Diskreta ingångsspänning: | 24 V DC |
| Diskret ingångsström: | 4 mA |
| Räkningsfrekvens: | 1 kHz för diskret ingång |
| Spänningstillstånd 1 garanterat: | >= 15 V för I1...IA och IH...IR diskret ingångskrets>= 15 V för IB...IG används som diskret ingångskrets |
| Spänningstillstånd 0 garanterat: | |
| Strömtillstånd 1 garanterat: | >= 1.2 mA (IB...IG används som diskret ingångskrets)>= 2.2 mA (I1...IA och IH...IR diskret ingångskrets) |
| Strömtillstånd 0 garanterat: | |
| Ingångskompatibilitet: | 3-tråds närhetssensorer PNP för diskret ingång |
| Antal analoga ingångar: | 6 |
| Typ av analog ingång: | Common mode |
| Analogt ingångsområde: | 0...24 V0...10 V |
| Maximal tillåten spänning: | 30 V för analog ingångskrets |
| Analog ingångsupplösning: | 8 bitar |
| LSB-värde: | 39 mV för analog ingångskrets |
| Konverteringstid: | Smart reläcykeltid för analog ingångskrets |
| Konverteringsfel: | +/- 5 % vid 25 °C för analog ingångskrets+/- 6.2 % vid 55 °C för analog ingångskrets |
| Upprepad noggrannhet: | +/- 2 % vid 55 °C för analog ingångskrets |
| Avstånd: | 10 m mellan stationer, med skärmad kabel (sensor ej isolerad) för analog ingångskrets |
| Ingångsimpedans: | 12 kOhm för IB...IG används som analog ingångskrets12 kOhm för IB...IG används som diskret ingångskrets7.4 kOhm för I1...IA och IH...IR diskret ingångskrets |
| Antal utgångar: | 8 relä |
| Utgångsspänningsgränser: | 24...250 V AC (reläutgång)5...30 V DC (reläutgång) |
| Kontakttyp och sammansättning: | NO för reläutgång |
| Utgångstermisk ström: | 8 A för alla 8 utgångar för reläutgång |
| Elektrisk hållbarhet: | AC-12: 500000 cykler vid 230 V, 1.5 A för reläutgång enligt EN/IEC 60947-5-1AC-15: 500000 cykler vid 230 V, 0.9 A för reläutgång enligt EN/IEC 60947-5-1DC-12: 500000 cykler vid 24 V, 1.5 A för reläutgång enligt EN/IEC 60947-5-1DC-13: 500000 cykler vid 24 V, 0.6 A för reläutgång enligt EN/IEC 60947-5-1 |
| Kopplingskapacitet i mA: | >= 10 mA vid 12 V (reläutgång) |
| Driftfrekvens i Hz: | 0.1 Hz (vid Ie) för reläutgång10 Hz (obelastad) för reläutgång |
| Mekanisk hållbarhet: | 10000000 cykler för reläutgång |
| [Uimp] nominell impulshållspänning: | 4 kV enligt EN/IEC 60947-1 och EN/IEC 60664-1 |
| Klocka: | Med |
| Svarstid: | 10 ms (från tillstånd 0 till tillstånd 1) för reläutgång5 ms (från tillstånd 1 till tillstånd 0) för reläutgång |
| Anslutningar - plintar: | Skruvterminaler, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) halvfastSkruvterminaler, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) solidSkruvterminaler, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) flexibel med kabeländaSkruvterminaler, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) solidSkruvterminaler, 2 x 0.25...2 x 0.75 mm² (AWG 24...AWG 18) flexibel med kabelända |
| Åtdragningsmoment: | 0.5 N.m |
| Överspänningskategori: | III enligt EN/IEC 60664-1 |
| Produktvikt: | 0.38 kg |
| Immunitet mot mikroavbrott: | 10 ms |
|---|---|
| Produktcertifieringar: | GOSTULCSAC-TickGL |
| Standarder: | EN/IEC 61000-4-2 nivå 3EN/IEC 61000-4-5EN/IEC 60068-2-27 EaEN/IEC 61000-4-12EN/IEC 61000-4-3EN/IEC 60068-2-6 FcEN/IEC 61000-4-6 nivå 3EN/IEC 61000-4-4 nivå 3EN/IEC 61000-4-11 |
| IP-kapslingsklass: | IP20 (plint) enligt IEC 60529IP40 (frontpanel) enligt IEC 60529 |
| Miljöegenskaper: | EMC-direktiv enligt EN/IEC 61000-6-2EMC-direktiv enligt EN/IEC 61000-6-3EMC-direktiv enligt EN/IEC 61000-6-4EMC-direktiv enligt EN/IEC 61131-2 zon B Lågspänningsdirektiv enligt EN/IEC 61131-2 |
| Utsänd/ledd störning: | Klass B enligt EN 55022-11 grupp 1 |
| Föroreningsgrad: | 2 enligt EN/IEC 61131-2 |
| Omgivande lufttemperatur för drift: | -20...40 °C i oventilerat kapsling enligt IEC 60068-2-1 och IEC 60068-2-2-20...55 °C enligt IEC 60068-2-1 och IEC 60068-2-2 |
| Omgivande lufttemperatur för lagring: | -40...70 °C |
| Driftshöjd: | 2000 m |
| Maximal transporthöjd: | 3048 m |
| Relativ fuktighet: | 95 % utan kondens eller droppande vatten |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110549423 |
|---|
