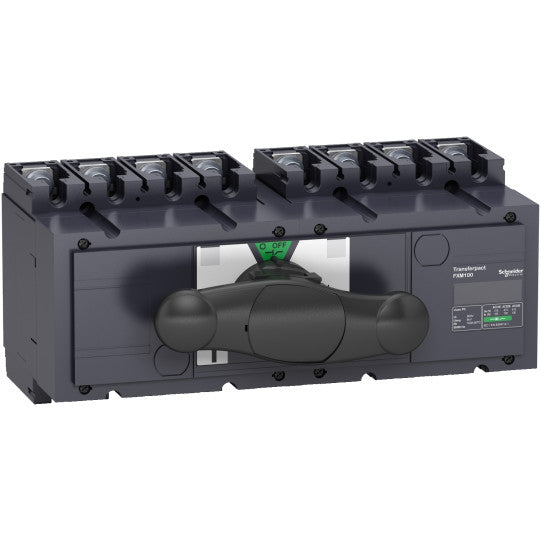

Komplett manuell omkopplingsenhet, FXM100, Kompakta frånskiljare INS250-100, 100 A, 4-polig - 31141
SKU : 31141
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Komplett manuell omkopplingsenhet, FXM100, Kompakta frånskiljare INS250-100, 100 A, 4-polig - 31141
BESKRIVNING
| Produktserie: | INS250 |
|---|---|
| Serie: | ComPact |
| Enhetens kortnamn: | INS250 |
| Produkt eller komponenttyp: | Omkopplare |
| Enhetsapplikation: | Byt strömkälla |
| Seriekompatibilitet: | Compact INS INS250 brytarlock |
| Beskrivning av poler: | 4P |
| Nätverkstyp: | ACDC |
| Nätverksfrekvens: | 50/60 Hz |
| Monteringssätt: | Fast |
| Övre anslutning: | Framsida |
| Nedre anslutning: | Framsida |
| Lämplighet för isolering: | Ja |
| Kontaktpositionsindikator: | Ja |
| [Icm] Märkförmåga för kortslutning: | 30 kA brytarlås 690 V AC vid 50/60 Hz330 kA med överströmskyddsbrytare 690 V AC vid 50/60 Hz |
| Överföringsbrytare klass: | PC |
|---|---|
| Antal kontaktpositioner: | 3 |
| Kontrolltyp: | Direkt vridhandtag på framsidan |
| Monteringsstöd: | SkenaPlatta |
| Beskrivning av låsalternativ: | Hänglås i OFF-läge |
| [Ie] Nominell driftström: | AC-22A: 100 A AC 50/60 Hz 220/240 VAC-22A: 100 A AC 50/60 Hz 380/415 VAC-22A: 100 A AC 50/60 Hz 440/480 VAC-22A: 100 A AC 50/60 Hz 480 V NEMAAC-22A: 100 A AC 50/60 Hz 500/525 VAC-22A: 100 A AC 50/60 Hz 660/690 VAC-23A: 100 A AC 50/60 Hz 220/240 VAC-23A: 100 A AC 50/60 Hz 380/415 VAC-23A: 100 A AC 50/60 Hz 440/480 VAC-23A: 100 A AC 50/60 Hz 480 V NEMAAC-23A: 100 A AC 50/60 Hz 500/525 VAC-23A: 100 A AC 50/60 Hz 660/690 VDC-22A: 100 A DC 125 V 2 poler i serieDC-23A: 100 A DC 125 V 2 poler i serieDC-22A: 100 A DC 250 V 4 poler i serieDC-23A: 100 A DC 250 V 4 poler i serie |
| [Ith] Konventionell termisk ström i fri luft: | 100 A vid 60 °C |
| Märkdrift: | Oavbruten |
| Intermittent driftklass: | Klass 120 - 60 % |
| [Ui] Märkisoleringsspänning: | 750 V AC 50/60 Hz |
| [Uimp] Nominell impulsöverspänningshållfasthet: | 8 kV |
| [Ue] Nominell driftspänning: | 690 V AC 50/60 Hz enligt IEC 60947-3750 V AC 50/60 Hz enligt IEC 60947-3750 V DC enligt IEC 60947-3250 V DC enligt IEC 60947-3 |
| Mekanisk förregling: | Med mekanisk förregling |
| Mekanisk hållbarhet: | 15000 cykler |
| Elektrisk hållbarhet: | AC-22A: 1500 cykler 440 V AC 50/60 HzAC-22A: 1500 cykler 500 V AC 50/60 HzAC-22A: 1500 cykler 690 V AC 50/60 HzAC-23A: 1500 cykler 440 V AC 50/60 HzAC-23A: 1500 cykler 500 V AC 50/60 HzAC-23A: 1500 cykler 690 V AC 50/60 HzDC-22A: 1500 cykler 125 V DC 2 poler i serieDC-23A: 1500 cykler 125 V DC 2 poler i serieDC-22A: 1500 cykler 250 V DC 4 poler i serieDC-23A: 1500 cykler 250 V DC 4 poler i serie |
| Anslutningsavstånd: | 45 mm |
| [Icw] Nominell kortvarig tålström: | 1.8 kA under 30 s enligt IEC 60947-32.2 kA under 20 s enligt IEC 60947-34.9 kA under 3 s enligt IEC 60947-38.5 kA under 1 s enligt IEC 60947-3 |
| Höjd: | 136 mm |
| Bredd: | 295 mm |
| Djup: | 131 mm |
| Produktvikt: | 6.4 kg |
| Kompatibilitetskod: | ONE_PIECE_CHANGEOVER_INS250 |
| Standarder: | IEC 60947-1IEC 60947-3 |
|---|---|
| Produktcertifieringar: | CCCKEMA-KEUR |
| Klass för skydd mot elektriska stötar: | Klass II |
| IP-kapslingsklass: | IP40 enligt IEC 60947-3 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur för drift: | -25...70 °C |
| Omgivningstemperatur för lagring: | -50...85 °C |
| Hållbar erbjudandestatus: | Green Premium produktREACh-förordningen |
| EAN-kod: | 3303430311416 |
|---|
