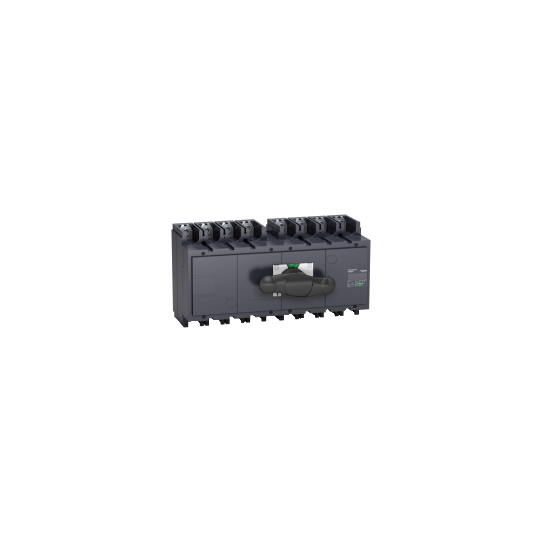

Komplett manuell omkopplare, FXM500, Kompakta lastfrånskiljare INS500, 500 A, 4-polig - 31153
SKU : 31153
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Komplett manuell omkopplare, FXM500, Kompakta lastfrånskiljare INS500, 500 A, 4-polig - 31153
BESKRIVNING
| Produktserie: | INS320...630 |
|---|---|
| Serie: | TransferPacTComPact |
| Kortnamn på enhet: | INS500 |
| Produkt- eller komponenttyp: | Manuell omkopplare |
| Applikation för enhet: | Ändra strömkälla |
| Seriekompatibilitet: | ComPact (ComPacT INS) INS500 frånskiljare |
| Beskrivning av poler: | 4P |
| Nätverkstyp: | DCAC |
| Nätverksfrekvens: | 50/60 Hz |
| Monteringsmetod: | Fast |
| Anslutning uppåt: | Framsida |
| Anslutning nedåt: | Framsida |
| Lämplighet för isolering: | Ja |
| Kontaktpositionsindikator: | Ja |
| [Icm] märk kortslutningsbrytförmåga: | 330 kA med skyddsbrytare 690 V AC vid 50/60 Hz uppströms50 kA frånskiljare 690 V AC vid 50/60 Hz |
| Överföringsomkopplare klass: | PC |
|---|---|
| Antal kontaktpositioner: | 3 |
| Typ av kontroll: | Direkt vridhandtag på framsida |
| Driftläge: | Manuell |
| Monteringsstöd: | SkenaPlatta |
| Beskrivning av låsalternativ: | Hänglås i FRÅN-läge |
| [Ie] märkdriftsström: | AC-22A: 500 A AC 50/60 Hz 220/240 VAC-22A: 500 A AC 50/60 Hz 380/415 VAC-22A: 500 A AC 50/60 Hz 440/480 VAC-22A: 500 A AC 50/60 Hz 500/525 VAC-22A: 500 A AC 50/60 Hz 660/690 VAC-23A: 500 A AC 50/60 Hz 220/240 VAC-23A: 500 A AC 50/60 Hz 380/415 VAC-23A: 500 A AC 50/60 Hz 440/480 VAC-23A: 500 A AC 50/60 Hz 500/525 VAC-23A: 500 A AC 50/60 Hz 660/690 VDC-22A: 500 A DC 125 V 2 poler i serieDC-23A: 500 A DC 125 V 2 poler i serieDC-22A: 500 A DC 250 V 4 poler i serieDC-23A: 500 A DC 250 V 4 poler i serie |
| [Ith] konventionell termisk ström i fri luft: | 500 A vid 60 °C |
| Märkintermittens: | Oavbruten |
| Intermittent driftklass: | Klass 120 - 60 % |
| [Ui] märk isolationsspänning: | 750 V AC 50/60 Hz |
| [Uimp] märk stötspänningshållfasthet: | 8 kV |
| [Ue] märk driftspänning: | 690 V AC 50/60 Hz enligt IEC 60947-3250 V DC enligt IEC 60947-3 |
| Mekanisk förregling: | Med mekanisk förregling |
| Mekanisk hållbarhet: | 10000 cykler |
| Elektrisk hållbarhet: | AC-22A: 1500 cykler 440 V AC 50/60 HzAC-22A: 1500 cykler 500 V AC 50/60 HzAC-22A: 1500 cykler 690 V AC 50/60 HzAC-23A: 1500 cykler 440 V AC 50/60 HzAC-23A: 1500 cykler 500 V AC 50/60 HzAC-23A: 1500 cykler 690 V AC 50/60 HzDC-23A: 1000 cykler 250 V DC 4 poler i serie |
| Anslutningsavstånd: | 45 mm |
| [Icw] märk korttidsströmhållfasthet: | 11.5 kA under 3 s enligt IEC 60947-320 kA under 1 s enligt IEC 60947-34 kA under 30 s enligt IEC 60947-34.9 kA under 20 s enligt IEC 60947-3 |
| Höjd: | 205 mm |
| Bredd: | 395 mm |
| Djup: | 155 mm |
| Nettovikt: | 13.5 kg |
| Kompatibilitetskod: | ONE_PIECE_CHANGEOVER_INS500 |
| Standarder: | IEC 60947-1IEC 60947-3 |
|---|---|
| Produktcertifieringar: | CB |
| Klass för elektriskt stötskydd: | Klass II |
| Kapslingsklass IP: | IP40 enligt IEC 60947-3 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur för drift: | -25...70 °C |
| Omgivningstemperatur för förvaring: | -50...85 °C |
| REACh-förordning: | Referensen innehåller ämnen som inger mycket stora betänkligheter över tröskelvärdetEU RoHS-direktivet |
| Paket 1: Enhetstyp: | PCENhetssiffror i paket 1 |
| EAN-kod: | 3303430311539 |
|---|
