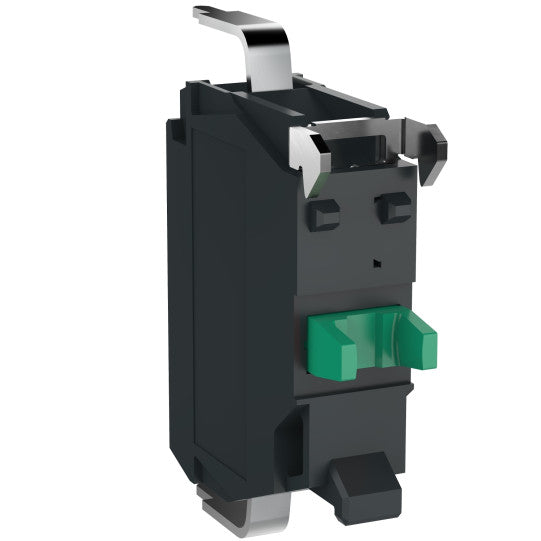

Kontaktblock, Harmony XB4, Harmony XB5, enkel 1 NO PCB-anslutning - ZBE101A
SKU : ZBE101A
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Kontaktblock, Harmony XB4, Harmony XB5, enkel 1 NO PCB-anslutning - ZBE101A
BESKRIVNING
| Produktsortiment: | Harmony XB4Harmony XB5 |
|---|---|
| Typ av produkt eller komponent: | Kontaktblock |
| Enhetens kortnamn: | ZBE |
| Försäljning per odelbar kvantitet: | 5 |
| IP-kapslingsklass: | IP20 överensstämmer med IEC 60529 |
| Kontakthantering: | Långsam brytning |
| Typ av kontaktblock: | Enkel |
| Kontaktanvändning: | Lågeffektkopplingskontakter |
| Produktvikt: | 0.012 kg |
|---|---|
| Kontakttyp och sammansättning: | 1 NO |
| Positiv öppning: | Utan |
| Manöverrörelse: | 2.6 mm (NO ändrar elstatus)4.3 mm (total rörelse) |
| Manöverkraft: | 2.3 N NO ändrar elstatus |
| Mekanisk hållbarhet: | 500000 cycles |
| Åtdragningsmoment: | 0.8...1.2 N.m överensstämmer med EN 60947-1 |
| Skruvhuvudets form: | Krysspår kompatibel med pozidriv Nr 1 skruvmejselSpår kompatibel med platt Ø 4 mm skruvmejselSpår kompatibel med platt Ø 5.5 mm skruvmejsel |
| Kontaktmaterial: | Guldpläterade (Ag/Ni/Au) kontakter |
| Kortslutningsskydd: | 10 A smältpatron typ gG överensstämmer med EN/IEC 60947-5-1 |
| [Ith] konventionell termisk ström i fri luft: | 10 A överensstämmer med EN/IEC 60947-5-1 |
| [Ui] nominell isolationsspänning: | 600 V (föroreningsgrad 3) överensstämmer med EN 60947-1 |
| [Uimp] nominell impuls tål spänning: | 6 kV överensstämmer med EN 60947-1 |
| [Ie] nominell driftström: | 3 A vid 240 V, AC-15, A600 överensstämmer med EN/IEC 60947-5-16 A vid 120 V, AC-15, A600 överensstämmer med EN/IEC 60947-5-10.1 A vid 600 V, DC-13, Q600 överensstämmer med EN/IEC 60947-5-10.27 A vid 250 V, DC-13, Q600 överensstämmer med EN/IEC 60947-5-10.55 A vid 125 V, DC-13, Q600 överensstämmer med EN/IEC 60947-5-11.2 A vid 600 V, AC-15, A600 överensstämmer med EN/IEC 60947-5-1 |
| Elektrisk hållbarhet: | 1000000 cycles, AC-15, 2 A vid 230 V, drifthastighet 1000000 cycles, AC-15, 3 A vid 120 V, drifthastighet 1000000 cycles, AC-15, 4 A vid 24 V, drifthastighet 1000000 cycles, DC-13, 0.2 A vid 110 V, drifthastighet 1000000 cycles, DC-13, 0.5 A vid 24 V, drifthastighet |
| Montering av block: | Frontmontering |
| Elektrisk sammansättningskod: | C1 (kvantitet C2 (kvantitet C3 (kvantitet C4 (kvantitet C5 (kvantitet C6 (kvantitet C7 (kvantitet C8 (kvantitet C9 (kvantitet C12 (kvantitet M1 (kvantitet M2 (kvantitet M3 (kvantitet M5 (kvantitet M6 (kvantitet M7 (kvantitet M8 (kvantitet M9 (kvantitet SF1 (kvantitet SF2 (kvantitet MF1 (kvantitet MF2 (kvantitet C10 (kvantitet M4 (kvantitet C13 (kvantitet |
| Kompatibilitetskod: | ZBE |
| Skyddsbehandling: | TH |
|---|---|
| Omgivningstemperatur för lagring: | -40...70 °C |
| Omgivande lufttemperatur för drift: | -25...70 °C |
| Standarder: | JIS C8201-5-1EN/IEC 60947-1EN/IEC 60947-5-4UL 508EN/IEC 60947-5-1CSA C22.2 No 14JIS C8201-1 |
| Produktcertifieringar: | GLDNVULLROS (Lloyds register of shipping)CSACCCGOSTBV |
| Vibrationsmotstånd: | 5 gn (f= 2...500 Hz) överensstämmer med IEC 60068-2-6 |
| Stöttålighet: | 30 gn (varaktighet = 18 ms) för halvsinsvågsacceleration överensstämmer med IEC 60068-2-2750 gn (varaktighet = 11 ms) för halvsinsvågsacceleration överensstämmer med IEC 60068-2-27 |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389119056380 |
|---|
