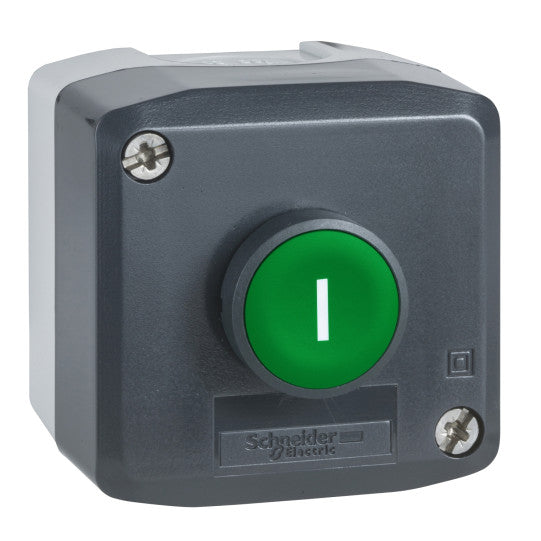

Manöverlåda, plast, mörkgrått lock, 1 grön tryckknapp Ø22, fjäderretur, märkt I, 1 NO - XALD102
SKU : XALD102
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Manöverlåda, plast, mörkgrått lock, 1 grön tryckknapp Ø22, fjäderretur, märkt I, 1 NO - XALD102
BESKRIVNING
| Produktserie: | Harmony XALD |
|---|---|
| Typ av produkt eller komponent: | Komplett kontrollstation |
| Kort namn på enhet: | XALD |
| Produktdestination: | För XB5 Ø 22 mm styr- och signalledare |
| Applikation för manöverenhet: | Startfunktion |
| Färg på kapslingsbas: | Ljusgrå (RAL 7035) |
| Färg på kåpa: | Mörkgrå (RAL 7016) |
| Material: | Polykarbonat |
| Operatörsprofil: | 1 infälld tryckknapp |
| Operatörsbeskrivning: | Grön "I" 1 NO |
| Manöverenhetens sammansättning: | 1 infälld tryckknapp, grön 1 NO I-märkning |
| Plats för märkning: | Märkning på tryckknapp |
| Kontaktfunktion: | Långsam brytning |
| Kabelgenomföring: | 1 utslagsöppning för kabelingång, klämkapacitet: 14 mm2 utslagsöppningar för Pg 13 kabelförskruvning och ISO M20, klämkapacitet: 12 mm |
|---|---|
| Produktvikt: | 0.135 kg |
| Motståndskraft mot högtryckstvätt: | 7000000 Pa vid 55 °C, avstånd |
| Färg på märkning: | Vit märkning för gröna, röda eller svarta hattarSvart märkning för vita hattar |
| Positiv öppning: | Utan |
| Manövrering: | 2.6 mm (NO ändrar elektriskt tillstånd)4.3 mm (total rörelse) |
| Manöverkraft: | 3.8 N NO ändrar elektriskt tillstånd |
| Mekanisk hållbarhet: | 10000000 cykler |
| Anslutningar - plintar: | Skruvanslutningar, Skruvanslutningar, >= 1 x 0,22 mm² utan kabelsko enl. EN/IEC 60947-1 |
| Åtdragningsmoment: | 0.8...1.2 N.m enligt EN/IEC 60947-1 |
| Skruvhuvudets form: | Kors kompatibel med Philips nr 1 skruvmejselKors kompatibel med Pozidriv nr 1 skruvmejselSpårkompatibel med platt Ø 4 mm skruvmejselSpårkompatibel med platt Ø 5,5 mm skruvmejsel |
| Kontakternas material: | Silverlegering (Ag/Ni) |
| Kortslutningsskydd: | 10 A smältpatron typ gG enl. EN/IEC 60947-5-1 |
| [Ith] konventionell termisk ström i fri luft: | 10 A enligt EN/IEC 60947-5-1 |
| [Ui] nominell isolationsspänning: | 600 V (föroreningsgrad 3) enligt EN/IEC 60947-1 |
| [Uimp] nominell impulsspänning: | 6 kV enligt EN/IEC 60947-1 |
| [Ie] nominell driftström: | 6 A vid 120 V, AC-15, A600 enligt EN/IEC 60947-5-13 A vid 240 V, AC-15, A600 enligt EN/IEC 60947-5-11.2 A vid 600 V, AC-15, A600 enligt EN/IEC 60947-5-10.55 A vid 125 V, DC-13, Q600 enligt EN/IEC 60947-5-10.27 A vid 250 V, DC-13, Q600 enligt EN/IEC 60947-5-10.1 A vid 600 V, DC-13, Q600 enligt EN/IEC 60947-5-1 |
| Elektrisk hållbarhet: | 1000000 cykler, AC-15, 2 A vid 230 V, driftfrekvens 1000000 cykler, AC-15, 3 A vid 120 V, driftfrekvens 1000000 cykler, AC-15, 4 A vid 24 V, driftfrekvens 1000000 cykler, DC-13, 0.2 A vid 110 V, driftfrekvens 1000000 cykler, DC-13, 0.5 A vid 24 V, driftfrekvens |
| Elektrisk tillförlitlighet: | ? ? |
| Kompatibilitetskod: | XALD |
| Skyddsbehandling: | TH |
|---|---|
| Omgivande lufttemperatur vid lagring: | -40...70 °C |
| Omgivande lufttemperatur för drift: | -40...70 °C |
| Överspänningskategori: | Klass II enligt IEC 60536 |
| IP-kapslingsklass: | IP66 enligt IEC 60529IP67IP69IP69K |
| NEMA-kapslingsklass: | NEMA 13NEMA 4X |
| IK-skyddsgrad: | IK03 enligt EN 50102 |
| Standarder: | EN/IEC 60947-5-4EN/IEC 60947-5-1JIS C8201-5-1UL 508EN/IEC 60947-5-5EN/IEC 60947-1CSA C22.2 No 14JIS C8201-1 |
| Vibrationsbeständighet: | 5 gn (f= 12...500 Hz) enligt IEC 60068-2-6 |
| Stötbeständighet: | 30 gn (varaktighet = 18 ms) för halva sinuskurvans acceleration enligt IEC 60068-2-2750 gn (varaktighet = 11 ms) för halva sinuskurvans acceleration enligt IEC 60068-2-27 |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110113167 |
|---|
