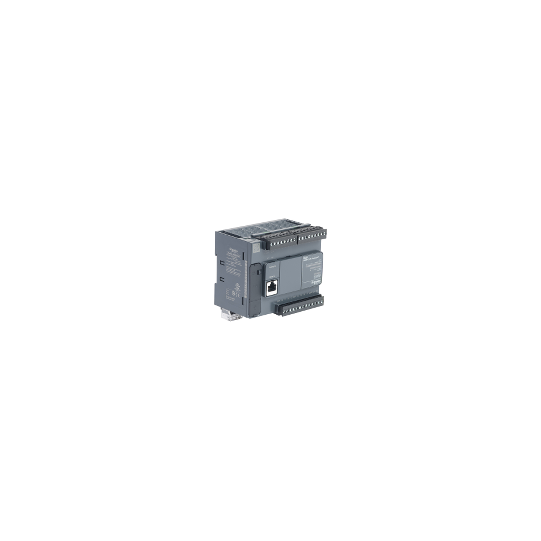

styrenhet M221 24 IO relä - TM221C24R
SKU : TM221C24R
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
styrenhet M221 24 IO relä - TM221C24R
BESKRIVNING
| Produktsortiment: | Modicon M221 |
|---|---|
| Typ av produkt eller komponent: | Logikstyrning |
| [Us] märkt matningsspänning: | 100...240 V AC |
| Antal diskreta ingångar: | 14, diskret ingång enligt IEC 61131-2 Typ 1 |
| Antal analoga ingångar: | 2 vid 0...10 V |
| Typ av diskret utgång: | Relä normalt öppen |
| Antal diskreta utgångar: | 10 relä |
| Spänning för diskret utgång: | 5...125 V DC5...250 V AC |
| Ström för diskret utgång: | 2 A |
| Antal diskreta I/O: | 24 |
|---|---|
| Maximalt antal I/O-expansionsmoduler: | 7 för transistorutgång7 för reläutgång |
| Gränser för matningsspänning: | 85...264 V |
| Nätfrekvens: | 50/60 Hz |
| Startström: | 40 A |
| Maximal effektförbrukning i VA: | 55 VA vid 100...240 V med max antal I/O-expansionsmoduler32 VA vid 100...240 V utan I/O-expansionsmodul |
| Uteffektström: | 0,52 A 5 V för expansionsbuss0,16 A 24 V för expansionsbuss |
| Diskret ingångslogik: | Sink eller Source (positiv/negativ) |
| Spänning för diskret ingång: | 24 V |
| Typ av diskret ingångsspänning: | DC |
| Upplösning för analog ingång: | 10 bitar |
| LSB-värde: | 10 mV |
| Konverteringstid: | 1 ms per kanal + 1 styrenhetens cykeltid för analog ingång |
| Tillåten överbelastning på ingångar: | +/- 30 V DC i 5 min (maximalt) för analog ingång+/- 13 V DC (permanent) för analog ingång |
| Spänningstillstånd 1 garanterat: | >= 15 V för ingång |
| Spänningstillstånd 0 garanterat: | |
| Ström för diskret ingång: | 7 mA för diskret ingång5 mA för snabb ingång |
| Ingångsimpedans: | 3,4 kOhm för diskret ingång100 kOhm för analog ingång4,9 kOhm för snabb ingång |
| Svarstid: | 35 µs frånkoppling, I2...I5 terminal(er) för ingång10 ms tillkoppling för utgång10 ms frånkoppling för utgång5 µs tillkoppling, I0, I1, I6, I7 terminal(er) för snabb ingång35 µs tillkoppling, andra terminaler för ingång5 µs frånkoppling, I0, I1, I6, I7 terminal(er) för snabb ingång100 µs frånkoppling, andra terminaler för ingång |
| Konfigurerbar filtreringstid: | 0 ms för ingång3 ms för ingång12 ms för ingång |
| Gränser för utgångsspänning: | 125 V DC277 V AC |
| Maximal ström per gemensam utgång: | 4 A vid COM 27 A vid COM 07 A vid COM 1 |
| Absolut noggrannhetsfel: | +/- 1 % av full skala för analog ingång |
| Elektrisk livslängd: | 100000 cykler AC-12, 120 V, 240 VA, resistiv100000 cykler AC-12, 240 V, 480 VA, resistiv300000 cykler AC-12, 120 V, 80 VA, resistiv300000 cykler AC-12, 240 V, 160 VA, resistiv100000 cykler AC-15, cos phi = 0,35, 120 V, 60 VA, induktiv100000 cykler AC-15, cos phi = 0,35, 240 V, 120 VA, induktiv300000 cykler AC-15, cos phi = 0,35, 120 V, 18 VA, induktiv300000 cykler AC-15, cos phi = 0,35, 240 V, 36 VA, induktiv100000 cykler AC-14, cos phi = 0,7, 120 V, 120 VA, induktiv100000 cykler AC-14, cos phi = 0,7, 240 V, 240 VA, induktiv300000 cykler AC-14, cos phi = 0,7, 120 V, 36 VA, induktiv300000 cykler AC-14, cos phi = 0,7, 240 V, 72 VA, induktiv100000 cykler DC-12, 24 V, 48 W, resistiv300000 cykler DC-12, 24 V, 16 W, resistiv100000 cykler DC-13, 24 V, 24 W, induktiv (L/R = 7 ms)300000 cykler DC-13, 24 V, 7,2 W, induktiv (L/R = 7 ms) |
| Kopplingsfrekvens: | 20 kopplingsoperationer/minut med maximal belastning |
| Mekanisk hållbarhet: | 20000000 cykler för reläutgång |
| Minsta belastning: | 1 mA vid 5 V DC för reläutgång |
| Skyddstyp: | Utan skydd vid 5 A |
| Återställningstid: | 1 s |
| Minneskapacitet: | 256 kB för användarapplikation och data RAM med 10000 instruktioner256 kB för interna variabler RAM |
| Säkerhetskopierade data: | 256 kB inbyggt flashminne för säkerhetskopiering av applikation och data |
| Utrustning för datalagring: | 2 GB SD-kort (tillval) |
| Batterityp: | BR2032 litium icke-uppladdningsbart, batteritid: 4 år |
| Säkerhetskopieringstid: | 1 år vid 25 °C (vid strömavbrott) |
| Exekveringstid för 1 K-instruktion: | 0,3 ms för händelse- och periodisk uppgift |
| Exekveringstid per instruktion: | 0,2 µs Boolean |
| Exekveringstid för händelseuppgift: | 60 µs svarstid |
| Maximal storlek på objektområden: | 255 %C-räknare8000 %MW minnesord512 %M minnesbitar512 %KW konstanta ord255 %TM-timer |
| Realtidsklocka: | Med |
| Klockdrift: | |
| Regleringsslinga: | Justerbar PID-regulator upp till 14 samtidiga slingor |
| Antal räkneingångar: | 4 snabba ingångar (HSC-läge) vid 100 kHz 32 bitar |
| Typ av styrsignal: | A/BSingelfasPuls/riktning |
| Integrerad anslutningstyp: | USB-port med mini B USB 2.0-kontaktIcke-isolerad seriekoppling serie 1 med RJ45-kontakt och RS485-gränssnittIcke-isolerad seriekoppling serie 2 med RJ45-kontakt och RS232/RS485-gränssnitt |
| Tillförsel: | (seriell)seriekoppling strömförsörjning: 5 V, |
| Överföringshastighet: | 1,2...115,2 kbit/s (115,2 kbit/s som standard) för busslängd på 15 m för RS4851,2...115,2 kbit/s (115,2 kbit/s som standard) för busslängd på 3 m för RS232480 Mbit/s för USB |
| Kommunikationsportprotokoll: | USB-port: USB - SoMachine-NetworkIcke-isolerad seriekoppling: Modbus master/slave - RTU/ASCII eller SoMachine-Network |
| Lokal signalering: | 1 LED (grön) för PWR1 LED (grön) för RUN1 LED (röd) för modulfel (ERR)1 LED (grön) för SD-kortåtkomst (SD)1 LED (röd) för BAT1 LED (grön) för SL11 LED (grön) för SL21 LED per kanal (grön) för I/O-status |
| Elektrisk anslutning: | borttagbar skruvklämmplint för ingångarborttagbar skruvklämmplint för utgångarklämmplint, 3 terminal(er) för anslutning av 24 V DC-strömförsörjningskontakt, 4 terminal(er) för analoga ingångarMini B USB 2.0-kontakt för en programmeringsterminal |
| Maximal kabelavstånd mellan enheter: | Skärmad kabel: Oskärmad kabel: Oskärmad kabel: Oskärmad kabel: |
| Isolering: | Mellan ingång och intern logik vid 500 V ACIcke-isolerad mellan analog ingång och intern logikIcke-isolerad mellan analoga ingångarMellan strömförsörjning och jord vid 1500 V ACMellan sensors strömförsörjning och jord vid 500 V ACMellan ingång och jord vid 500 V ACMellan utgång och jord vid 1500 V ACMellan strömförsörjning och intern logik vid 2300 V ACMellan sensors strömförsörjning och intern logik vid 500 V ACMellan utgång och intern logik vid 2300 V ACMellan Ethernet-terminal och intern logik vid 500 V ACMellan strömförsörjning och sensors strömförsörjning vid 2300 V AC |
| Märkning: | CE |
| Sensor strömförsörjning: | 24 V DC vid 250 mA levereras av styrenheten |
| Monteringsstöd: | Topphattstyp TH35-15 skena enligt IEC 60715Topphattstyp TH35-7.5 skena enligt IEC 60715 platta eller panel med fästsats |
| Höjd: | 90 mm |
| Djup: | 70 mm |
| Bredd: | 110 mm |
| Nettovikt: | 0,395 kg |
| Standarder: | EN/IEC 61010-2-201EN/IEC 60664-1EN/IEC 61131-2 |
|---|---|
| Produktcertifieringar: | CSALRABSIACS E10DNV-GLRCMcULusEAC |
| Miljöegenskap: | Vanlig och farlig plats |
| Motstånd mot elektrostatisk urladdning: | 8 kV i luft enligt EN/IEC 61000-4-24 kV vid kontakt enligt EN/IEC 61000-4-2 |
| Motstånd mot elektromagnetiska fält: | 10 V/m 80 MHz...1 GHz enligt EN/IEC 61000-4-33 V/m 1,4 GHz...2 GHz enligt EN/IEC 61000-4-31 V/m 2...2,7 GHz enligt EN/IEC 61000-4-3 |
| Motstånd mot magnetfält: | 30 A/m 50/60 Hz enligt EN/IEC 61000-4-8 |
| Motstånd mot snabba transienter: | 2 kV (kraftledningar) enligt EN/IEC 61000-4-42 kV (reläutgång) enligt EN/IEC 61000-4-41 kV (I/O) enligt EN/IEC 61000-4-41 kV (Ethernet-linje) enligt EN/IEC 61000-4-41 kV (seriell länk) enligt EN/IEC 61000-4-4 |
| Spänningspulsbeständighet: | 2 kV kraftledningar (AC) common mode enligt EN/IEC 61000-4-52 kV reläutgång common mode enligt EN/IEC 61000-4-51 kV I/O common mode enligt EN/IEC 61000-4-51 kV skärmad kabel common mode enligt EN/IEC 61000-4-50,5 kV kraftledningar (DC) differential mode enligt EN/IEC 61000-4-51 kV kraftledningar (AC) differential mode enligt EN/IEC 61000-4-51 kV reläutgång differential mode enligt EN/IEC 61000-4-50,5 kV kraftledningar (DC) common mode enligt EN/IEC 61000-4-5 |
| Motstånd mot ledningsbundna störningar: | 10 V 0,15...80 MHz enligt EN/IEC 61000-4-63 V 0,1...80 MHz enligt Marine-specifikation (LR, ABS, DNV, GL)10 V punktfrekvens (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) enligt Marine-specifikation (LR, ABS, DNV, GL) |
| Elektromagnetisk emission: | Ledningsbundna emissioner - testnivå: 79 dB?V/m QP/66 dB?V/m AV (kraftledningar (AC)) vid 0,15...0,5 MHz enligt EN/IEC 55011Ledningsbundna emissioner - testnivå: 73 dB?V/m QP/60 dB?V/m AV (kraftledningar (AC)) vid 0,5...300 MHz enligt EN/IEC 55011Ledningsbundna emissioner - testnivå: 120...69 dBµV/m QP (kraftledningar) vid 10...150 kHz enligt EN/IEC 55011Ledningsbundna emissioner - testnivå: 63 dB?V/m QP (kraftledningar) vid 1,5...30 MHz enligt EN/IEC 55011Strålningsemissioner - testnivå: 40 dB?V/m QP klass A (10 m) vid 30...230 MHz enligt EN/IEC 55011Ledningsbundna emissioner - testnivå: 79...63 dB?V/m QP (kraftledningar) vid 150...1500 kHz enligt EN/IEC 55011Strålningsemissioner - testnivå: 47 dB?V/m QP klass A (10 m) vid 200...1000 MHz enligt EN/IEC 55011 |
| Immunitet mot mikroavbrott: | 10 ms |
| Omgivande lufttemperatur för drift: | -10...55 °C (horisontell installation)-10...35 °C (vertikal installation) |
| Omgivande lufttemperatur för förvaring: | -25...70 °C |
| Relativ luftfuktighet: | 10...95 %, utan kondensation (vid drift)10...95 %, utan kondensation (vid förvaring) |
| IP-skyddsklass: | IP20 med skyddskåpa på plats |
| Föroreningsgrad: | |
| Driftshöjd: | 0...2000 m |
| Förvaringshöjd: | 0...3000 m |
| Vibrationsmotstånd: | 3,5 mm vid 5...8,4 Hz på symmetrisk skena3,5 mm vid 5...8,4 Hz på panelmontering1 gn vid 8,4...150 Hz på symmetrisk skena1 gn vid 8,4...150 Hz på panelmontering |
| Stötbeständighet: | 98 m/s² under 11 ms |
| Hållbarhetsstatus för erbjudande: | Green Premium-produktREACh-förordningen |
| Enhetstyp för förpackning 1: | PCENumber of Units in Package 1 |
| EAN-kod: | 3606480648717 |
|---|
