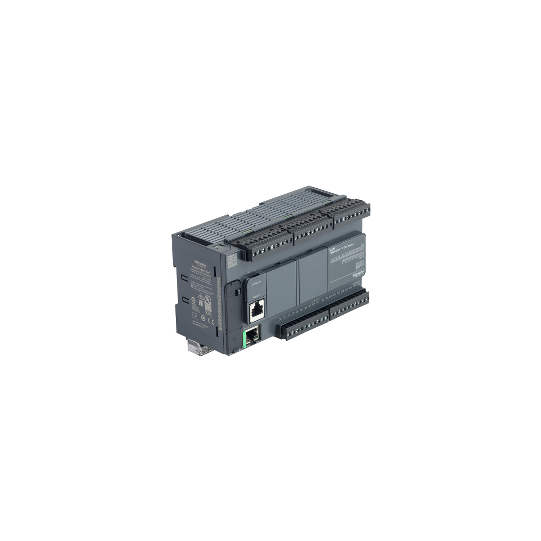

styrenhet M221 40 I/O-transistor PNP Ethernet - TM221CE40T
BESKRIVNING
| Produktsortiment: | Modicon M221 |
|---|---|
| Produkt- eller komponenttyp: | Logikkontroller |
| [Us] märkt matningsspänning: | 24 V DC |
| Antal diskreta ingångar: | 24, diskret ingång 4 snabb ingång enligt IEC 61131-2 Typ 1 |
| Antal analoga ingångar: | 2 vid 0...10 V |
| Typ av diskret utgång: | Transistor |
| Antal diskreta utgångar: | 16 transistor 2 snabb utgång |
| Diskret utgångsspänning: | 24 V DC |
| Diskret utgångsström: | 0,5 A |
| Antal diskreta I/O: | 40 |
|---|---|
| Maximalt antal I/O-expansionsmoduler: | 7 för reläutgång |
| Gränser för matningsspänning: | 20.4...28.8 V |
| Startström: | 35 A |
| Maximal effektförbrukning i W: | 17 W vid 24 V (med max antal I/O-expansionsmoduler)4.9 W vid 24 V (utan I/O-expansionsmoduler) |
| Utgångsström för strömförsörjning: | 0,52 A 5 V för expansionsbuss0,3 A 24 V för expansionsbuss |
| Diskret ingångslogik: | Sink eller source (positiv/negativ) |
| Diskret ingångsspänning: | 24 V |
| Diskret ingångsspänningstyp: | DC |
| Analog ingångsupplösning: | 10 bitar |
| LSB-värde: | 10 mV |
| Konverteringstid: | 1 ms per kanal + 1 kontrollercykeltid för analog ingång analog ingång |
| Tillåten överbelastning på ingångar: | +/- 30 V DC i 5 min (maximalt) för analog ingång+/- 13 V DC (permanent) för analog ingång |
| Spänningstillstånd 1 garanterat: | >= 15 V för ingång |
| Spänningstillstånd 0 garanterat: | |
| Diskret ingångsström: | 7 mA för diskret ingång5 mA för snabb ingång |
| Ingångsimpedans: | 3.4 kOhm för diskret ingång100 kOhm för analog ingång4.9 kOhm för snabb ingång |
| Svarstid: | 35 µs avstängning, I2...I5 terminal(er) för ingång5 µs påslagning, I0, I1, I6, I7 terminal(er) för snabb ingång35 µs påslagning, andra terminaler terminal(er) för ingång5 µs avstängning, I0, I1, I6, I7 terminal(er) för snabb ingång100 µs avstängning, andra terminaler terminal(er) för ingång5 µs påslagning, avstängning, Q0...Q1 terminal(er) för utgång50 µs påslagning, avstängning, Q2...Q3 terminal(er) för utgång300 µs påslagning, avstängning, andra terminaler terminal(er) för utgång |
| Konfigurerbar filtreringstid: | 0 ms för ingång3 ms för ingång12 ms för ingång |
| Diskret utgångslogik: | Positiv logik (source) |
| Maximal ström per utgång gemensam: | 4 A |
| Utgångsfrekvens: | 100 kHz för snabb utgång (PWM/PLS-läge) vid Q0...Q15 kHz för utgång vid Q2...Q30.1 kHz för utgång vid Q4...Q15 |
| Absolut noggrannhetsfel: | +/- 1 % av full skala för analog ingång |
| Maximal läckström: | 0,1 mA för transistorutgång |
| Maximalt spänningsfall: | |
| Mekanisk hållbarhet: | 20000000 cykler för transistorutgång |
| Maximal volframlast: | |
| Skyddstyp: | Överbelastnings- och kortslutningsskydd vid 1 A |
| Återställningstid: | 1 s automatisk återställning |
| Minneskapacitet: | 256 kB för användarapplikation och dataram med 10000 instruktioner256 kB för interna variabler RAM |
| Säkerhetskopierade data: | 256 kB inbyggt flashminne för säkerhetskopiering av applikation och data |
| Datalagringsutrustning: | 2 GB SD-kort (tillval) |
| Batterityp: | BR2032 litium ej uppladdningsbart, batteritid: 4 år |
| Säkerhetskopieringstid: | 1 år vid 25 °C (genom strömavbrott) |
| Exekveringstid för 1 KInstruktion: | 0,3 ms för händelse och periodisk uppgift |
| Exekveringstid per instruktion: | 0,2 µs Boolean |
| Exekveringstid för händelseuppgift: | 60 µs svarstid |
| Maximal storlek på objektytor: | 512 %KW konstanta ord255 %TM timers255 %C räknare8000 %MW minnesord512 %M minnesbitar |
| Realtidsklocka: | Med |
| Klockdrift: | |
| Regleringsslinga: | Justerbar PID-regulator upp till 14 samtidiga slingor |
| Positioneringsfunktioner: | Position PTO 2 axlar puls-/riktningsläge (100 kHz)Position PTO 1 axel CW/CCW-läge (100 kHz) |
| Tillgänglig funktion: | PWMPLSFrekvensgenerator |
| Antal räkneingångar: | 4 snabba ingångar (HSC-läge) vid 100 kHz 32 bitar |
| Kontrollsignalstyp: | A/BPuls/riktningEnfas |
| Integrerad anslutningstyp: | USB-port med mini B USB 2.0-kontaktOisolerad seriell länk seriell 1 med RJ45-kontakt och RS232/RS485-gränssnitt Ethernet med RJ45-kontakt |
| Strömförsörjning: | (seriell)strömförsörjning för seriell länk: 5 V, |
| Överföringshastighet: | 1.2...115.2 kbit/s (115.2 kbit/s som standard) för busslängd på 15 m för RS4851.2...115.2 kbit/s (115.2 kbit/s som standard) för busslängd på 3 m för RS232480 Mbit/s för USB |
| Kommunikationsportprotokoll: | USB-port: USB - SoMachine-NetworkOisolerad seriell länk: Modbus master/slave - RTU/ASCII eller SoMachine-NetworkEthernet |
| Port Ethernet: | 10BASE-T/100BASE-TX 1 port med 100 m kopparkabel |
| Kommunikationstjänst: | Modbus TCP slav-enhetEthernet/IP-adapterModbus TCP-serverModbus TCP-klientDHCP-klient |
| Lokal signalering: | 1 LED (grön) för PWR1 LED (grön) för RUN1 LED (röd) för modulär fel (ERR)1 LED (grön) för SD-kortåtkomst (SD)1 LED (röd) för BAT1 LED per kanal (grön) för I/O-status1 LED (grön) för SLEthernet nätverksaktivitet (grön) för ACTEthernet nätverkslänk (gul) för Länk (Länkstatus) |
| Elektrisk anslutning: | borttagbar skruvklämmblock för ingångar borttagbar skruvklämmblock för utgångar klämmblock, 3 terminal(er) för anslutning av 24 V DC strömförsörjning kontakt, 4 terminal(er) för analoga ingångarMini B USB 2.0-kontakt för en programmeringsterminal |
| Maximal kabelavstånd mellan enheter: | Skärmad kabel: Oskärmad kabel: Oskärmad kabel: Oskärmad kabel: Skärmad kabel: |
| Isolering: | Mellan ingång och intern logik vid 500 V AC Mellan snabb ingång och intern logik vid 500 V AC Oisolerad mellan ingångar Mellan utgång och intern logik vid 500 V AC Oisolerad mellan analog ingång och intern logik Oisolerad mellan analoga ingångar |
| Märkning: | CE |
| Monteringsstöd: | Topphattstyp TH35-15 skena enligt IEC 60715Topphattstyp TH35-7.5 skena enligt IEC 60715 platta eller panel med monteringssats |
| Höjd: | 90 mm |
| Djup: | 70 mm |
| Bredd: | 160 mm |
| Nettovikt: | 0,456 kg |
| Standarder: | EN/IEC 60664-1EN/IEC 61131-2EN/IEC 61010-2-201 |
|---|---|
| Produktcertifikat: | RCM IACSE10CSA EACABSLRcULusDNV-GL |
| Miljöegenskaper: | Vanlig och farlig plats |
| Motstånd mot elektrostatisk urladdning: | 8 kV i luft enligt EN/IEC 61000-4-24 kV vid kontakt enligt EN/IEC 61000-4-2 |
| Motstånd mot elektromagnetiska fält: | 10 V/m 80 MHz...1 GHz enligt EN/IEC 61000-4-33 V/m 1.4 GHz...2 GHz enligt EN/IEC 61000-4-31 V/m 2...2.7 GHz enligt EN/IEC 61000-4-3 |
| Motstånd mot magnetfält: | 30 A/m 50/60 Hz enligt EN/IEC 61000-4-8 |
| Motstånd mot snabba transienter: | 2 kV (kraftledningar) enligt EN/IEC 61000-4-42 kV (reläutgång) enligt EN/IEC 61000-4-41 kV (I/O) enligt EN/IEC 61000-4-41 kV (Ethernetlinje) enligt EN/IEC 61000-4-41 kV (seriell länk) enligt EN/IEC 61000-4-4 |
| Överspänningsbeständighet: | 2 kV kraftledningar (AC) common mode enligt EN/IEC 61000-4-52 kV reläutgång common mode enligt EN/IEC 61000-4-51 kV I/O common mode enligt EN/IEC 61000-4-51 kV skärmad kabel common mode enligt EN/IEC 61000-4-50.5 kV kraftledningar (DC) differential mode enligt EN/IEC 61000-4-51 kV kraftledningar (AC) differential mode enligt EN/IEC 61000-4-51 kV reläutgång differential mode enligt EN/IEC 61000-4-50.5 kV kraftledningar (DC) common mode enligt EN/IEC 61000-4-5 |
| Motstånd mot ledda störningar: | 10 V 0.15...80 MHz enligt EN/IEC 61000-4-63 V 0.1...80 MHz enligt marina specifikationer (LR, ABS, DNV, GL)10 V punktfrekvens (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) enligt marina specifikationer (LR, ABS, DNV, GL) |
| Elektromagnetisk emission: | Ledda emissioner - testnivå: 79 dB?V/m QP/66 dB?V/m AV ( kraftledningar (AC)) vid 0.15...0.5 MHz enligt EN/IEC 55011Ledda emissioner - testnivå: 73 dB?V/m QP/60 dB?V/m AV ( kraftledningar (AC)) vid 0.5...300 MHz enligt EN/IEC 55011Ledda emissioner - testnivå: 120...69 dBµV/m QP ( kraftledningar) vid 10...150 kHz enligt EN/IEC 55011Ledda emissioner - testnivå: 63 dB?V/m QP ( kraftledningar) vid 1.5...30 MHz enligt EN/IEC 55011Strålade emissioner - testnivå: 40 dB?V/m QP klass A ( 10 m) vid 30...230 MHz enligt EN/IEC 55011Ledda emissioner - testnivå: 79...63 dB?V/m QP ( kraftledningar) vid 150...1500 kHz enligt EN/IEC 55011Strålade emissioner - testnivå: 47 dB?V/m QP klass A ( 10 m) vid 200...1000 MHz enligt EN/IEC 55011 |
| Immunitet mot mikroavbrott: | 10 ms |
| Omgivningstemperatur vid drift: | -10...55 °C (horisontell installation)-10...35 °C (vertikal installation) |
| Omgivningstemperatur för lagring: | -25...70 °C |
| Relativ luftfuktighet: | 10...95 %, utan kondens (i drift)10...95 %, utan kondens (i lagring) |
| IP-kapslingsklass: | IP20 med skyddskåpa på plats |
| Föroreningsgrad: | |
| Driftshöjd: | 0...2000 m |
| Förvaringshöjd: | 0...3000 m |
| Vibrationsmotstånd: | 3.5 mm vid 5...8.4 Hz på symmetrisk skena3.5 mm vid 5...8.4 Hz på panelmontering1 gn vid 8.4...150 Hz på symmetrisk skena1 gn vid 8.4...150 Hz på panelmontering |
| Stötbeständighet: | 147 m/s² i 11 ms |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| Typ av förpackning 1: | PCEAntal enheter i förpackning 1 |
| EAN-kod: | 3606480648809 |
|---|
