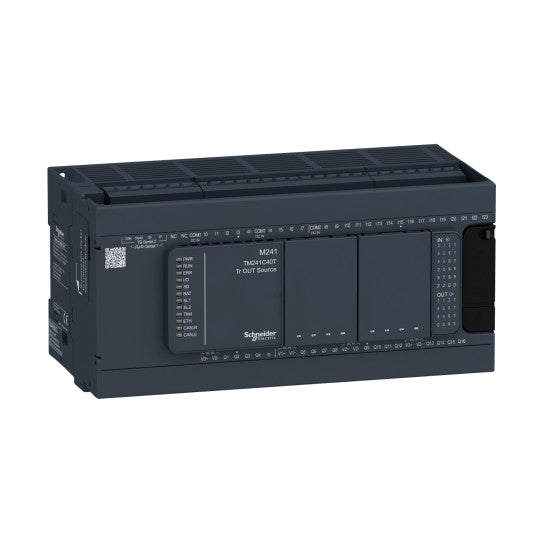

styrenhet M241 40 I/O-transistor PNP - TM241C40T
SKU : TM241C40T
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
styrenhet M241 40 I/O-transistor PNP - TM241C40T
BESKRIVNING
| Produktsortiment: | Modicon M241 |
|---|---|
| Produkt- eller komponenttyp: | Logikstyrenhet |
| [Us] märkspänning: | 24 V DC |
| Antal diskreta ingångar: | 24, diskret ingång 8 snabba ingångar enligt IEC 61131-2 Typ 1 |
| Diskret utgångstyp: | Transistor |
| Antal diskreta utgångar: | 16 transistor 4 snabba utgångar |
| Diskret utgångsspänning: | 24 V DC för transistorutgång |
| Diskret utgångsström: | 0,1 A för snabb utgång (PTO-läge) (Q0...Q3)0,5 A för transistorutgång (Q0...Q15) |
| Antal diskreta I/O: | 40 |
|---|---|
| Maximalt antal I/O-expansionsmoduler: | 7 (lokal I/O-arkitektur)14 (fjärr-I/O-arkitektur) |
| Matningsspänningsgränser: | 20.4...28.8 V |
| Startström: | 50 A |
| Strömförbrukning i W: | 32.6...40.4 W (med maximalt antal I/O-expansionsmoduler) |
| Diskret ingångslogik: | Sink eller source |
| Diskret ingångsspänning: | 24 V |
| Diskret ingångsspänningstyp: | DC |
| Spänningstillstånd 1 garanterat: | >= 15 V för ingång |
| Spänningstillstånd 0 garanterat: | |
| Diskret ingångsström: | 10.7 mA för snabb ingång7 mA för ingång |
| Ingångsimpedans: | 4,7 kOhm för ingång2,81 kOhm för snabb ingång |
| Svarstid: | 50 µs tillslag, I0...I15 terminal(er) för ingång50 µs frånslag, I0...I15 terminal(er) för ingång |
| Konfigurerbar filtertid: | 1 µs för snabb ingång12 ms för snabb ingång0 ms för ingång1 ms för ingång4 ms för ingång12 ms för ingång |
| Diskret utgångslogik: | Positiv logik (källa) |
| Utgångsspänningsgränser: | 30 V DC |
| Maximal ström per utgång gemensam: | 2 A |
| Maximal utgångsfrekvens: | 20 kHz för snabb utgång (PWM-läge)100 kHz för snabb utgång (PLS-läge)1 kHz för utgång |
| Noggrannhet: | +/- 0.1 % vid 0,02...0,1 kHz för snabb utgång+/- 1 % vid 0,1...1 kHz för snabb utgång |
| Maximal läckström: | 5 µA för utgång |
| Maximalt spänningsfall: | |
| Maximal volframlast: | |
| Skyddstyp: | KortslutningsskyddKortslutnings- och överbelastningsskydd med automatisk återställningOmvänd polaritetsskydd för snabb utgång |
| Återställningstid: | 10 ms automatisk återställning utgång12 s automatisk återställning snabb utgång |
| Minneskapacitet: | 8 MB för program64 MB för systemminne RAM |
| Säkerhetskopierad data: | 128 MB inbyggt flashminne för säkerhetskopiering av användarprogram |
| Datalagringsutrustning: | |
| Batterityp: | BR2032 litium ej uppladdningsbart, batteritid: 4 år |
| Säkerhetskopieringstid: | 2 år vid 25 °C |
| Exekveringstid för 1 KInstruction: | 0,3 ms för händelse- och periodisk uppgift0,7 ms för andra instruktioner |
| Applikationsstruktur: | 8 händelseuppgifter8 externa händelseuppgifter4 cykliska huvuduppgifter3 cykliska huvuduppgifter + 1 frirullande uppgift |
| Realtidsklocka: | Med |
| Klockdrift: | |
| Positioneringsfunktioner: | PTO-funktion 4 kanaler (positioneringsfrekvens: 100 kHz)PTO-funktion 4 kanaler för transistorutgång (positioneringsfrekvens: 1 kHz) |
| Antal räkneingångar: | 4 snabba ingångar (HSC-läge) vid 200 kHz16 standardingångar vid 1 kHz |
| Styrsignalstyp: | A/B vid 100 kHz för snabb ingång (HSC-läge)Puls/riktning vid 200 kHz för snabb ingång (HSC-läge)Enfas vid 200 kHz för snabb ingång (HSC-läge) |
| Integrerad anslutningstyp: | Ej isolerad seriell länk serie 1 med RJ45-kontakt och RS232/RS485-gränssnitt Ej isolerad seriell länk serie 2 med avtagbar skruvklämmekontakt och RS485-gränssnitt USB-port med mini B USB 2.0-kontakt |
| Matning: | (serie 1)seriell länkningsmatning: 5 V, |
| Överföringshastighet: | 1.2...115.2 kbit/s (115.2 kbit/s som standard) för busslängd på 15 m för RS4851.2...115.2 kbit/s (115.2 kbit/s som standard) för busslängd på 3 m för RS232480 Mbit/s för busslängd på 3 m för USB |
| Kommunikationsportprotokoll: | Ej isolerad seriell länk: Modbus master/slave |
| Lokal signalering: | 1 LED (grön) för PWR1 LED (grön) för RUN1 LED (röd) för modul fel (ERR)1 LED (röd) för I/O-fel (I/O)1 LED (grön) för SD-kortåtkomst (SD)1 LED (röd) för BAT1 LED (grön) för SL11 LED (grön) för SL21 LED (röd) för bussfel på TM4 (TM4)1 LED per kanal (grön) för I/O-status |
| Elektrisk anslutning: | avtagbar skruvklämmalist för ingångar och utgångar (delning 5,08 mm) avtagbar skruvklämmalist för anslutning av 24 V DC strömförsörjning (delning 5,08 mm) |
| Maximal kabelavstånd mellan enheter: | Oskärmad kabel: Skärmad kabel: Oskärmad kabel: Skärmad kabel: |
| Isolering: | Mellan matning och intern logik vid 500 V AC Oisolerad mellan matning och jord Mellan ingång och intern logik vid 500 V AC Oisolerad mellan ingångar Mellan snabb ingång och intern logik vid 500 V AC Mellan utgång och intern logik vid 500 V AC Oisolerad mellan utgångar Mellan snabb utgång och intern logik vid 500 V AC Mellan utgångsgrupper vid 500 V AC |
| Märkning: | CE |
| Överspänningstålighet: | 1 kV kraftledningar (DC) common mode enligt EN/IEC 61000-4-51 kV skärmad kabel common mode enligt EN/IEC 61000-4-50,5 kV kraftledningar (DC) differential mode enligt EN/IEC 61000-4-51 kV reläutgång differential mode enligt EN/IEC 61000-4-51 kV ingång common mode enligt EN/IEC 61000-4-51 kV transistorutgång common mode enligt EN/IEC 61000-4-5 |
| Montering: | Topphatt typ TH35-15 skena enligt IEC 60715Topphatt typ TH35-7.5 skena enligt IEC 60715 platta eller panel med fästsats |
| Höjd: | 90 mm |
| Djup: | 95 mm |
| Bredd: | 190 mm |
| Produktvikt: | 0,62 kg |
| Standarder: | ANSI/ISA 12-12-01CSA C22.2 nr 142CSA C22.2 nr 213EN/IEC 61131-2:2007Marin specifikation (LR, ABS, DNV, GL)UL 1604UL 508 |
|---|---|
| Produktcertifieringar: | RCMcULusIACS E10CSA |
| Motstånd mot elektrostatisk urladdning: | 8 kV i luft enligt EN/IEC 61000-4-24 kV vid kontakt enligt EN/IEC 61000-4-2 |
| Motstånd mot elektromagnetiska fält: | 10 V/m 80 MHz...1 GHz enligt EN/IEC 61000-4-33 V/m 1,4 GHz...2 GHz enligt EN/IEC 61000-4-31 V/m 2 GHz...3 GHz enligt EN/IEC 61000-4-3 |
| Motstånd mot snabba transienter: | 2 kV (kraftledningar) enligt EN/IEC 61000-4-41 kV (seriell länk) enligt EN/IEC 61000-4-41 kV (ingång) enligt EN/IEC 61000-4-41 kV (transistorutgång) enligt EN/IEC 61000-4-4 |
| Motstånd mot ledda störningar: | 10 V 0,15...80 MHz enligt EN/IEC 61000-4-63 V 0,1...80 MHz enligt marin specifikation (LR, ABS, DNV, GL)10 V punktfrekvens (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) enligt marin specifikation (LR, ABS, DNV, GL) |
| Elektromagnetisk emission: | Ledda emissioner - testnivå: 120...69 dBµV/m QP (kraftledningar) vid 10...150 kHz enligt EN/IEC 55011Ledda emissioner - testnivå: 63 dBµV/m QP (kraftledningar) vid 1,5...30 MHz enligt EN/IEC 55011Strålade emissioner - testnivå: 40 dBµV/m QP klass A vid 30...230 MHz enligt EN/IEC 55011Ledda emissioner - testnivå: 79...63 dBµV/m QP (kraftledningar) vid 150...1500 kHz enligt EN/IEC 55011Strålade emissioner - testnivå: 47 dBµV/m QP klass A vid 230...1000 MHz enligt EN/IEC 55011 |
| Immunitet mot mikroavbrott: | 10 ms |
| Omgivande lufttemperatur för drift: | -10...50 °C (vertikal installation)-10...55 °C (horisontell installation) |
| Omgivande lufttemperatur för förvaring: | -25...70 °C |
| Relativ fuktighet: | 10...95 %, utan kondens (i drift)10...95 %, utan kondens (i förvaring) |
| Kapslingsklass IP: | IP20 med skyddskåpa på plats |
| Föroreningsgrad: | 2 |
| Driftshöjd: | 0...2000 m |
| Förvaringshöjd: | 0...3000 m |
| Vibrationsmotstånd: | 3,5 mm vid 5...8,4 Hz på symmetrisk skena3 gn vid 8,4...150 Hz på symmetrisk skena3,5 mm vid 5...8,4 Hz på panelmontering3 gn vid 8,4...150 Hz på panelmontering |
| Stötbeständighet: | 15 gn i 11 ms |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606480611186 |
|---|
