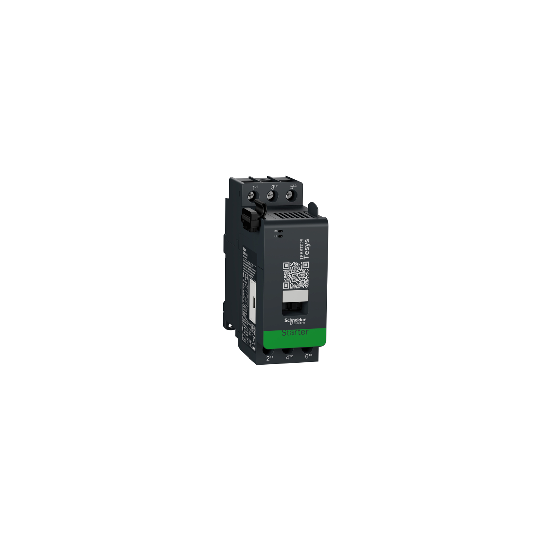

Direktstartare online, TeSys island, 30A AC-1, 25A AC-3, 11kW / 15hk - TPRST025
SKU : TPRST025
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Direktstartare online, TeSys island, 30A AC-1, 25A AC-3, 11kW / 15hk - TPRST025
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys island |
| Enhetens kortnamn: | TPRST |
| Produkt- eller komponenttyp: | Motorstartare |
| Motorstartartyp: | Direktstartare |
| Enhetspresentation: | Direktstartare ansluten till en automationskontroller via en busskoppling. Fungerar endast när den är ansluten till en busskoppling. |
| Tillgänglig funktion: | Uppströms spänningsdetekteringElektrisk lednings- och belastningsskyddStröm- och energimätning vid anslutning med TPRVM-spänningsmodul |
| Produktkompatibilitet: | TPRBC busskopplingTPRVM spänningsgränssnittsmodul |
| Polbeskrivning: | 3P (3 NO) |
| Användningskategori: | AC-1AC-2AC-3AC-4 |
| Motoreffekt kW: | 5,5 kW vid 230 V 50 Hz (AC-3)11 kW vid 380...415 V 50 Hz (AC-3)11 kW vid 440 V 50 Hz (AC-3)15 kW vid 500 V 50 Hz (AC-3)15 kW vid 690 V 50 Hz (AC-3) |
| Motoreffekt hk: | 2 hk vid 120 V AC 60 Hz för 1-fas motorer3 hk vid 240 V AC 60 Hz för 1-fas motorer7,5 hk vid 208 V AC 60 Hz för 3-fas motorer7,5 hk vid 240 V AC 60 Hz för 3-fas motorer15 hk vid 480 V AC 60 Hz för 3-fas motorer20 hk vid 600 V AC 60 Hz för 3-fas motorer |
| [Ue] Märkdriftspänning: | |
| [Ie] Märkdriftström: | 25 A (vid 30 A (vid |
| [Ith] Konventionell termisk ström i fri luft: | 30 A (vid 50 °C) |
| [Ui] Märkisoleringsspänning: | 690 V enligt IEC 60947-4-1600 V enligt UL 60947-4-1600 V enligt CSA C22.2 nr 60947-4-1 |
| [Uimp] Nominell impulsspänning: | 6 kV enligt IEC 60947-1 |
| Överspänningskategori: | III för Ue II för Ue |
| Inställningsområde för termiskt skydd: | 0,5...25 A |
| Termisk överbelastningsklass: | Klass 5...30 |
| Återställning: | Fjärmärrstyrt eller automatiskt |
| Irms märkanslutningsförmåga: | 450 A vid 440 V enligt IEC 60947 |
| Märkbrutningsförmåga: | 450 A vid 440 V enligt IEC 60947 |
| [Icw] Nominell korttidsbeständig ström: | 380 A 40 °C - 1 s240 A 40 °C - 10 s120 A 40 °C - 1 min50 A 40 °C - 10 min |
| Genomsnittlig impedans: | 2 mOhm - Ith 30 A 50 Hz |
| Effektförlust per pol: | 1,25 W AC-3 - Ith 25 A1,8 W AC-1 - Ith 30 A |
| [Uc] Kontrollkretsspänning: | 24 V DC levereras av busskopplaren |
| Strömförbrukning: | 160 mA kontaktor tätad160 mA kontaktor stängs |
| Effektförlust i W: | 6,6 W vid Ie AC-3 |
| Mekanisk livslängd: | 30 Mcykler |
|---|---|
| Elektrisk livslängd: | 1,65 Mcykler 25 A AC-3 vid Ue 440 V2 Mcykler 30 A AC-1 vid Ue 440 V |
| Maximal drifthastighet: | 3600 cykler/min AC-3 |
| Drifttid: | |
| Säkerhetstillförlitlighetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Skyddstyp: | Termiskt överbelastningsskyddMotoröverhettningÖverströmUnderströmBlockeringLång startStallSnabbcykellåsningSnabb omstartslåsningFassekvensFasvändningFasfelFasobalansJordström |
| Mätartyp: | Tidsenhet PÅTidsenhet PÅSlå påAntal felAntal omkopplingarAntal enhetsstartcyklerGenomsnittlig ström IavgGenomsnittlig spänning VavgMax ström ImaxMax spänning VmaxAktiv och reaktiv effekt med spänningsmodulAktiv och reaktiv energi med spänningsmodulSann effektfaktor med spänningsmodul |
| Lokal signalering: | 1 LED (grön/röd) för DS (enhetsstatus)1 LED (grön/röd) för LS (laststatus) |
| Standarder: | EN/IEC 60947-1EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 nr 60947-4-1 |
| Produktcertifieringar: | CCCULCSAEAC |
| Monteringssätt: | Horisontell och vertikal (35 mm symmetrisk DIN-skena) |
| Anslutningar - terminaler: | Skruvanslutningar 1 kabel (s) 1,5...10 mm² (AWG 16...AWG 8) styvSkruvanslutningar 2 kabel (s) 1,5...10 mm² (AWG 16...AWG 8) styvSkruvanslutningar 1 kabel (s) 2,5...10 mm² (AWG 14...AWG 8) flexibel utan ändhylsaSkruvanslutningar 2 kabel (s) 2,5...10 mm² (AWG 14...AWG 8) flexibel utan ändhylsaSkruvanslutningar 1 kabel (s) 1,5...10 mm² (AWG 16...AWG 10) flexibel med ändhylsaSkruvanslutningar 2 kabel (s) 1,5...6 mm² (AWG 16...AWG 10) flexibel med ändhylsa |
| Åtdragningsmoment: | 2,5 N.m - med skruvmejsel platt Ø 6 mm2,5 N.m - med skruvmejsel Philips nr 3 |
| Bredd: | 45 mm |
| Höjd: | 121 mm |
| Djup: | 115 mm |
| Nettovikt: | 0,718 kg |
| Omgivningstemperatur för lagring: | -25...70 °C |
|---|---|
| Omgivningstemperatur för drift: | -10...50 °C utan nedsättning50...60 °C med strömreduktion |
| Relativ fuktighet: | 5...95 % |
| Driftshöjd: | 0...2000 m utan nedsättning |
| IP-kapslingsklass: | IP20 |
| Föroreningsgrad: | 2 |
| Skyddsbehandling: | TC |
| Brandmotstånd: | 960 °C enligt UL 94850 °C enligt IEC 60695-2-1650 °C enligt IEC 60695-2-12 |
| Stötbeständighet: | 15 gn (varaktighet = 11 ms) enligt IEC 60068-2-27 |
| Vibrationsbeständighet: | 1,5 mm topp till topp (f= 3...13 Hz) enligt IEC 60068-2-61 gn (f= 13...200 Hz) enligt IEC 60068-2-6 |
| Elektromagnetisk kompatibilitet: | Test av immunitet mot elektrostatisk urladdning, nivå 3, 8 kV luft, 6 kV kontakt, enligt EN/IEC 61000-4-2Test av immunitet mot utstrålad RF-fält, nivå 3, 10 V/m, enligt EN/IEC 61000-4-3Test av immunitet mot snabba transienter, nivå 4, 4 kV, enligt EN/IEC 61000-4-4Test av immunitet mot överspänning (differentialläge), nivå 3, 2 kV, enligt EN/IEC 61000-4-5Test av immunitet mot överspänning (gemensamt läge), nivå 4, 4 kV, enligt EN/IEC 61000-4-5Test av immunitet mot ledningsbunden RF-störning, 20 V, enligt EN/IEC 61000-4-6 |
| Hållbarhetscertifiering: | Green Premium produktREACh förordning |
| Enhetstyp för förpackning 1: | PCENumber of Units in Package 1 |
| EAN-kod: | 3606489832759 |
|---|
