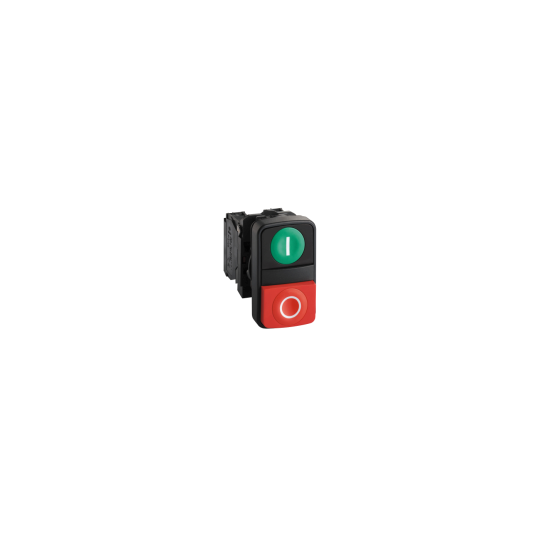

Dubbeltryckknapp, plast, Ø22, 1 grön plan märkt I + 1 röd utskjutande märkt O, 1 slutande + 1 brytande - XB5AL73415
SKU : XB5AL73415
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Dubbeltryckknapp, plast, Ø22, 1 grön plan märkt I + 1 röd utskjutande märkt O, 1 slutande + 1 brytande - XB5AL73415
BESKRIVNING
| Produktserie: | Harmony XB5 |
|---|---|
| Produkt eller komponenttyp: | Tvåhuvudsknapp |
| Enhetens kortnamn: | XB5 |
| Material i ram: | Mörkgrå plast |
| Material i fixeringskrage: | Plast |
| Typ av huvud: | Standard |
| Monteringsdiameter: | 22 mm |
| Form på manöverdonshuvud: | Rektangulär |
| Typ av manöverdon: | fjäderretur |
| Manöverdonsprofil: | 1 slät - 1 utskjutande tryckknappar |
| Manöverdonens beskrivning: | Grön "I" - röd "O" |
| Kontakttyp och sammansättning: | 1 slutande + 1 brytande |
| Kontaktfunktion: | Långsam brytning |
| Anslutningar – terminaler: | Skruvklämmor, Skruvklämmor, >= 1 x 0.22 mm² utan ändhylsa enligt EN/IEC 60947-1Fjäderklämmor, Fjäderklämmor, >= 1 x 0.22 mm² utan ändhylsa enligt EN/IEC 60947-1 |
| Produktbeskrivning: | Komplett produkt |
| Höjd: | 50 mm |
|---|---|
| Bredd: | 30 mm |
| Djup: | 59 mm |
| Terminalbeskrivning ISO nr 1: | (21-22)NC(13-14)NO |
| Nettovikt: | 0.053 kg |
| Motståndskraft mot högtryckstvätt: | 7000000 Pa vid 55 °C, avstånd |
| Märkningsfärg: | Vit märkning för gröna, röda eller svarta hattarSvart märkning för vita hattar |
| Manöverdonsprofil: | Grön slät, I (vit)Röd utskjutande, O (vit) |
| Kontaktanvändning: | Standardkontakter |
| Positiv öppning: | Med enligt EN/IEC 60947-5-1 bilaga K |
| Rörelse: | 1.5 mm (NC byter elektriskt tillstånd)2.6 mm (NO byter elektriskt tillstånd)4.3 mm (total rörelse) |
| Manöverkraft: | 3.5 N NC byter elektriskt tillstånd3.8 N NO byter elektriskt tillstånd |
| Mekanisk hållbarhet: | 1000000 cykler |
| Åtdragningsmoment: | 0.8...1.2 N.m enligt EN 60947-1 |
| Skruvhuvudets form: | Korskompatibel med JIS nr 1 skruvmejselKorskompatibel med Philips nr 1 skruvmejselKorskompatibel med Pozidriv nr 1 skruvmejselSpårkompatibel med platt Ø 4 mm skruvmejselSpårkompatibel med platt Ø 5.5 mm skruvmejsel |
| Kontaktmaterial: | Silverlegering (Ag/Ni) |
| Kortslutningsskydd: | 10 A smältpatron typ gG enligt EN/IEC 60947-5-1 |
| [Ith] konventionell termisk ström i fri luft: | 10 A enligt EN/IEC 60947-5-1 |
| [Ui] nominell isolationsspänning: | 600 V (föroreningsgrad 3) enligt EN 60947-1 |
| [Uimp] nominell impulsöverspänningshållfasthet: | 6 kV enligt EN 60947-1 |
| [Ie] nominell driftström: | 3 A vid 240 V, AC-15, A600 enligt EN/IEC 60947-5-16 A vid 120 V, AC-15, A600 enligt EN/IEC 60947-5-10.1 A vid 600 V, DC-13, Q600 enligt EN/IEC 60947-5-10.27 A vid 250 V, DC-13, Q600 enligt EN/IEC 60947-5-10.55 A vid 125 V, DC-13, Q600 enligt EN/IEC 60947-5-11.2 A vid 600 V, AC-15, A600 enligt EN/IEC 60947-5-1 |
| Elektrisk hållbarhet: | 1000000 cykler AC-15, 2 A vid 230 V, driftfrekvens 1000000 cykler AC-15, 3 A vid 120 V, driftfrekvens 1000000 cykler AC-15, 4 A vid 24 V, driftfrekvens 1000000 cykler DC-13, 0.2 A vid 110 V, driftfrekvens 1000000 cykler DC-13, 0.5 A vid 24 V, driftfrekvens |
| Elektrisk tillförlitlighet: | ? ? |
| Anpassningsbar: | Nej |
| Anpassningsbar: | 0 |
| Kompatibilitetskod: | XB5 |
| Kåpa/manöverdon eller linsfärg: | GrönRöd |
| Skyddsbehandling: | TH |
|---|---|
| Omgivande lufttemperatur för lagring: | -40...70 °C |
| Omgivande lufttemperatur för drift: | -40...70 °C |
| Överspänningskategori: | Klass II enligt IEC 60536 |
| IP-skyddsklass: | IP67 enligt IEC 60529IP69IP69K |
| NEMA-skyddsklass: | NEMA 13NEMA 4X |
| IK-skyddsklass: | IK03 enligt IEC 50102 |
| Standarder: | EN/IEC 60947-5-4JIS C8201-5-1EN/IEC 60947-5-1CSA C22.2 nr 14EN/IEC 60947-1UL 508JIS C8201-1 |
| Produktcertifieringar: | CSAGLUL-listadLROS (Lloyds register of shipping)DNVBV |
| Vibrationsmotstånd: | 5 gn (f= 2...500 Hz) enligt IEC 60068-2-6 |
| Stötbeständighet: | 30 gn (varaktighet = 18 ms) för halvvågssacceleration enligt IEC 60068-2-2750 gn (varaktighet = 11 ms) för halvvågssacceleration enligt IEC 60068-2-27 |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordning |
| Paketenhetstyp 1: | Antal enheter i paket 1 |
| EAN-kod: | 3389119043519 |
|---|
